Дюбель

Первый дюбель был произведен в 1910 году Джоном Джозефом Ролингсом. В 1911 году он подал заявление в Патентное ведомство в Лондоне. 14 января 1913 года выдан патент № 22680/11. Дюбель состоял из конопляного шпагата и клея из крови животных.

В 1958 году немецкий инженер Артур Фишер изобрёл нейлоновые гильзы под распорный резьбовой крепёж.

Когда пластмассовые дюбели ещё не были распространены повсеместно, в качестве дюбелей в домашних условиях использовались самодельно выструганные деревянные «чопики». Однако, при установке корпусной детали на два и более винта и их сравнительно малом допуске расположения без чопиков бывает не обойтись из-за погрешностей при сверлении и практической невозможности отрегулировать установочное отверстие дюбеля.

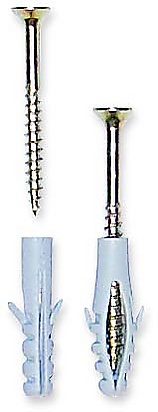

У дюбеля различают две основные части: нераспорную часть, не участвующую в закреплении, и распорную (рабочую) часть, которая изменяет свои размеры при образовании соединения.

Также дюбель может иметь манжету(R) — кайму вокруг отверстия, не позволяющую дюбелю проваливаться в отверстие основания или закрепляемого материала. По форме манжета может быть потайной, округлой или цилиндрической.

• Сила трения — дюбель своими стенками прижимается к основанию.
• Разная форма дюбеля и отверстия в основании — задняя часть дюбеля, не помещающаяся в отверстие.

• Забивание
• Завинчивание

•

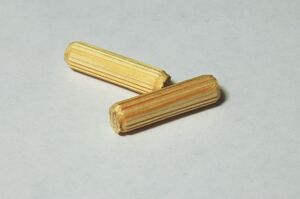

  Деревянные дюбели (чопики или шканты)

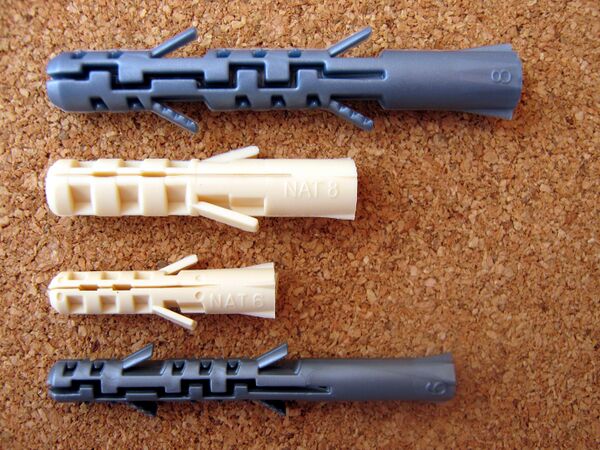

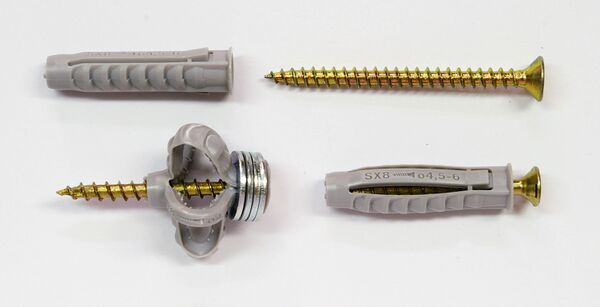

  Пластмассовый (из полипропилена, полиэтилена или нейлона [полиамида]).

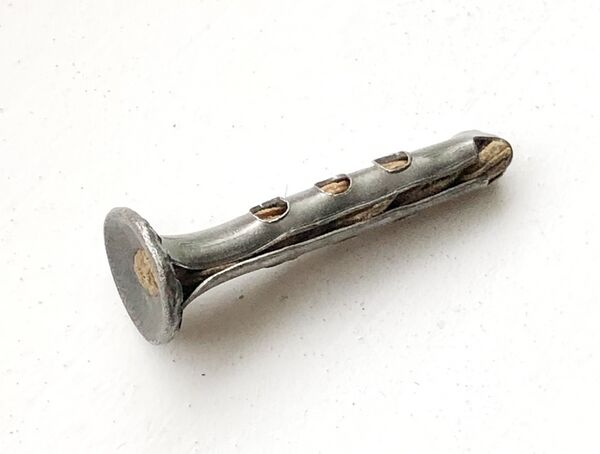

• Металлический (латунный, из нержавеющей стали и других сплавов).

• Предварительный монтаж — дюбель устанавливается в основание на всю длину.
• Сквозной монтаж — часть дюбеля проходит через закрепляемую конструкцию. Дюбель для такого вида монтажа имеет удлинённую нераспорную часть.

• Для плотных полнотелых материалов: кирпича, бетона, природного камня.

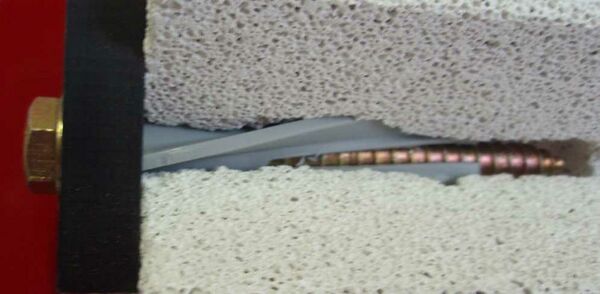

• Для пористых и пустотелых материалов: ячеистого бетона (газобетона, пенобетона), шлакобетона, пустотелого кирпича и пустотелых бетонных блоков. Отличается удлинённой распорной частью.

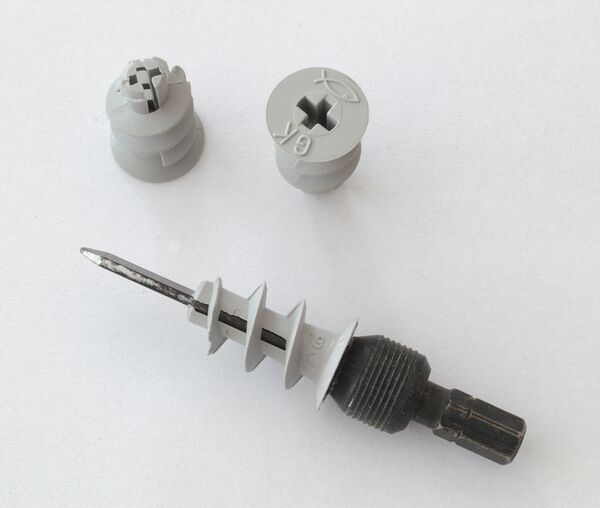

• Для листовых материалов: гипсокартона, ДСП.

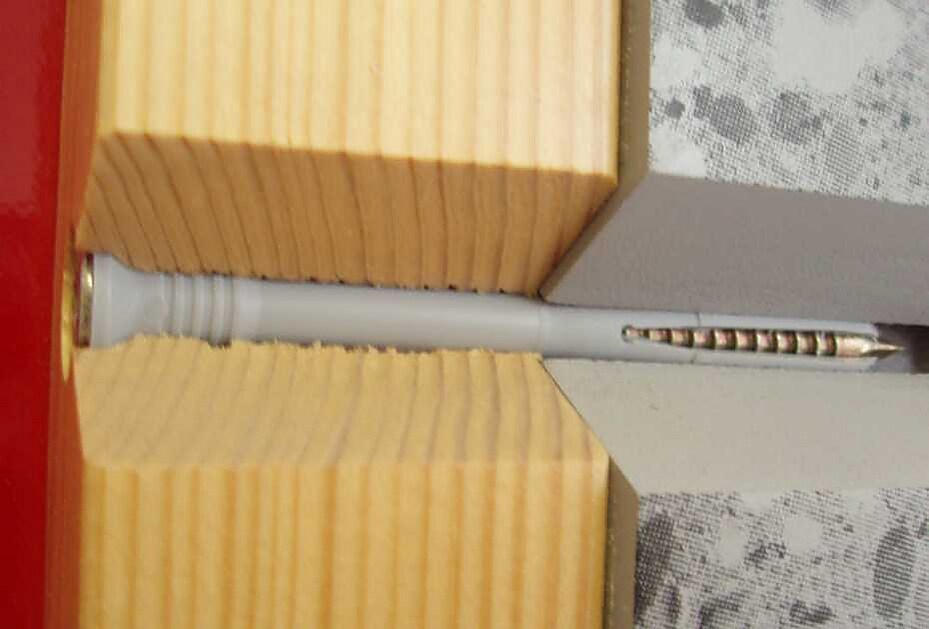

• Фасадный и рамный — отличается удлинённой нераспорной частью. Используется для сквозного монтажа различных конструкций.
• Для теплоизоляционных материалов: минеральной ваты, пенополиуретановых панелей. Используется для сквозного монтажа. Отличается увеличенной манжетой (тарелкой).
• Мебельный дюбель.

Примечание: Глубина отверстия больше, чем длина дюбеля. Это необходимо для того, чтобы в отверстии осталось место для пыли от сверления и чтобы кончик шурупа выходил за пределы дюбеля.

Для наилучшего сцепления дюбеля с основанием отверстие после просверливания необходимо очистить от буровой муки. Кроме того, шуруп должен немного выходить за пределы дюбеля до своего номинального диаметра, чтобы вся распорная часть участвовала в закреплении.
