Голограмма

Голограмма (от др.-греч. ὅλος — «весь» и др.-греч. γράμμα — «запись») — это закодированная на физическом носителе интерференционная картина, при освещении которой опорной волной восстанавливается полное световое поле объекта, включая амплитуду и фазу[1]. В отличие от фотографии, сохраняющей только распределение интенсивности света, голограмма фиксирует волновой фронт целиком; таким образом наблюдатель видит трёхмерное изображение с полным параллаксом.

Общие сведения
Голограмма
англ. hologram, от др.-греч. ὅλος — «весь, целый» + др.-греч. γράμμα — «запись»
Область использования Оптика, Фотоника, защита документов, метрология, медицина, искусство
Дата появления 1947 год (теоретическое описание); 1962—1964 годы (первые лазерные голограммы)
Место появления  Великобритания (Лондон) →
 СССР/ США
Автор понятия Деннис Габор

Описание

Голограмма представляет собой физический объект: пластинка, плёнка, фотополимер или микрорельефная фольга, на поверхности (или в объёме) которой записан тонкий узор интерференционных полос. Этот узор сам по себе не похож на сфотографированный предмет — под микроскопом он выглядит как хаотическая сетка светлых и тёмных линий. Изображение «оживает» только при правильном освещении: когда опорная волна, идентичная использованной при записи, дифрагирует на этом микрорельефе, она восстанавливает исходный волновой фронт[2][3].

Объяснение принципа

Чтобы понять, как работает голограмма, удобно представить спокойный пруд, в который одновременно бросают два камешка. От каждого расходятся круги, и там, где волны встречаются, образуется характерный узор: в одних точках гребни складываются и волна становится выше, в других гребень одной волны попадает во впадину другой — и поверхность остаётся гладкой. Этот «полосатый» рисунок на воде — наглядная модель интерференции.

Если заменить воду на свет, а камешки — на два луча лазера, картина сохраняется, только полосы становятся микроскопическими. Один луч направляется напрямую на фотопластинку — его называют опорным. Второй луч сначала освещает предмет (скажем, шахматную фигурку) и уже после этого, рассеявшись от его поверхности, попадает на ту же пластинку — это объектный луч. Свет от каждой точки предмета проходит чуть более длинный путь, чем опорный, и приходит с небольшой задержкой по фазе. Именно эта разница и фиксируется на пластинке в виде интерференционных полос[1]. Сама по себе записанная пластинка выглядит как мутное серое стекло: рисунок на ней слишком мелок, чтобы глаз различил в нём предмет.

Изображение проявляется на этапе восстановления. Когда пластинку освещают тем же опорным лучом, микроскопические полосы работают как сложная дифракционная решётка и рассеивают свет точно так же, как раньше его рассеивал сам предмет. В пространстве над пластинкой формируется световая копия объекта: из любой точки наблюдения видно ровно то, что наблюдатель увидел бы, стоя на этом месте перед оригиналом. Сместившись в сторону, можно «заглянуть» за фигурку — голограмма сохранила не только яркость каждой её точки (это умеет и обычная фотография), но и направление, с которого приходил свет, то есть полную пространственную структуру сцены[3].

Отсюда вытекает и самое контринтуитивное свойство голограммы. Если разбить пластинку на части, каждый отдельный фрагмент по-прежнему воспроизведёт изображение целиком — лишь с меньшей резкостью и под более узким углом обзора. Информация о предмете не «нарисована» в конкретной точке, как на фотографии, а распределена по всей поверхности записи: каждая её область видела объект целиком и хранит достаточно сведений, чтобы восстановить его волновой фронт[4].

Основные характеристики

  • Разрешающая способность носителя должна быть очень высокой — порядка 1000—5000 линий на миллиметр (для сравнения, обычная фотоплёнка — около 100 линий/мм)[5].
  • Когерентность излучения при записи: длина когерентности источника должна превышать разность хода объектной и опорной волн[3].
  • Свойство «каждая часть содержит целое»: при разрезании голограммы каждый её фрагмент по-прежнему воспроизводит полное изображение, лишь с уменьшенной чёткостью и сужением угла обзора[4].
  • Реконструкция возможна другой длиной волны — при этом изображение масштабируется и смещается[1].

Отличие от фотографии

Параметр Фотография Голограмма
Что регистрируется Только интенсивность (|E|²) Интенсивность + фаза волны
Источник записи Любой (солнце, лампа) Когерентный (лазер)
Изображение 2D-проекция 3D-волновой фронт
Параллакс Отсутствует Полный (горизонтальный + вертикальный)
При разрезании Часть теряется Каждый фрагмент содержит всё изображение

История открытия

Идея голограммы возникла не в оптике, а в электронной микроскопии.

Открытие Денниса Габора

В 1947 году венгерско-британский физик Деннис Габор (1900—1979), работая в компании British Thomson-Houston, искал способ улучшить разрешение электронного микроскопа и предложил двухступенчатый метод: сначала записать интерференционную картину на пластинку, а затем восстановить из неё изображение видимым светом[6]. Сам термин hologram Габор произвёл от греческого ὅλος («целый»), подчеркнув, что в отличие от фотографии запись содержит всю информацию о волне[7].

Первые голограммы Габора были осевыми и низкокачественными: ртутная лампа давала слабую когерентность, а восстановленное изображение перекрывалось паразитной «двойниковой» волной[8]. За это изобретение в 1971 году учёный получил Нобелевскую премию по физике — спустя 24 года после публикации идеи[7].

Развитие лазерной голографии

Прорыв случился после изобретения лазера в 1960 году. В 1962—1964 годах американцы Эммет Лейт и Юрис Упатниекс (Мичиганский университет) предложили внеосевую схему: опорный пучок направляется на пластинку под углом, что разносит порядки дифракции и устраняет двойниковое изображение[9]. Они получили первые качественные лазерные голограммы — изображения трёхмерных объектов (модель поезда и чучело голубя), ставшие визитной карточкой ранней голографии[10].

В СССР физик Юрий Денисюк в 1962 году предложил принципиально иную схему — однопучковую отражательную голограмму на толстослойной эмульсии, объединившую идею Габора с цветной фотографией Липпмана[11]. Голограммы Денисюка обладают уникальным свойством: их можно рассматривать в обычном белом свете (солнце, лампа накаливания), а сами они воспроизводят цвета объекта[12][13].

В 1968 году инженер Polaroid Corporation Стивен Бентон изобрёл радужную (rainbow) голограмму, видимую в белом свете и подходящую для тиражирования штамповкой — именно эта технология ушла на банкноты и кредитные карты[14].

Физическая основа

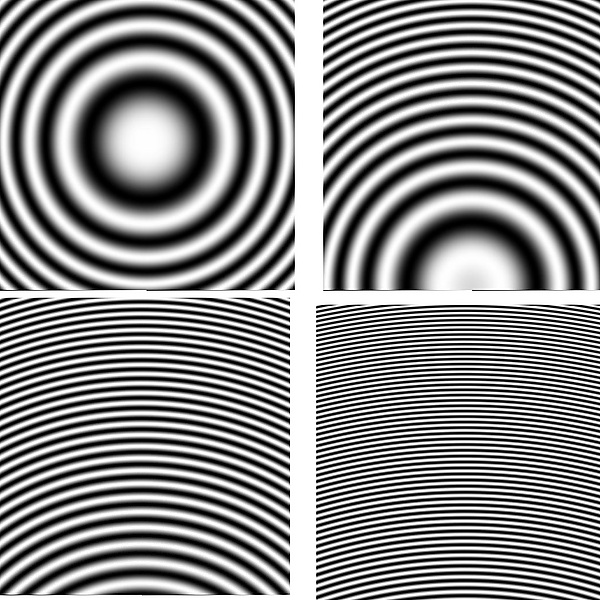

В основе любой голограммы лежит интерференция двух когерентных световых волн — объектной (рассеянной от записываемого предмета) и опорной (приходящей напрямую от источника). Там, где гребни обеих волн совпадают, освещённость максимальна; где гребень одной попадает на впадину другой — минимальна. Получившаяся «полосатая» картина и есть голограмма; в ней зашифрована не только яркость точек объекта, но и расстояние до них (через фазу)[1][15].

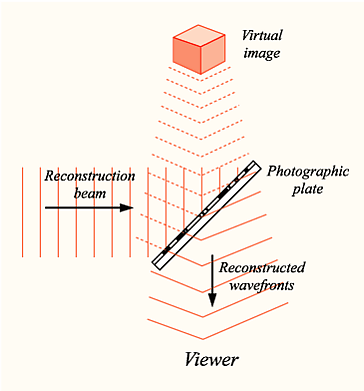

При освещении готовой голограммы опорной волной интерференционный микрорельеф работает как сложная дифракционная решётка: дифрагированный свет в точности воспроизводит объектную волну — наблюдатель видит объект «висящим» в воздухе[3].

Методы записи

Современные способы получения голограмм делятся на две принципиально разные группы:

  • Аналоговая (оптическая) запись. Объект освещается лазером, рассеянная от него волна интерферирует с опорной на светочувствительном материале — фотоэмульсии с микрокристаллами галогенида серебра, бихромированной желатине или фотополимере. Проявление фиксирует интерференционный узор[12][5].
  • Цифровая голография (CGH — Computer-Generated Hologram). Интерференционная картина либо регистрируется матрицей ПЗС/КМОП и обрабатывается численно, либо рассчитывается изначально на компьютере по математической модели объекта и затем выводится на пространственный модулятор света или печатается литографией. Цифровой подход позволил получать голограммы объектов, которых физически не существует, и вести голографическую микроскопию в реальном времени[16].

Кроме оптических методов, голографический микрорельеф можно создавать механически — литьём, штамповкой или горячим тиснением на металлизированной плёнке. Именно так массово производятся защитные голограммы для документов, упаковки, банковских карт[17][18].

Типы голограмм

Тип Носитель/принцип Свет для просмотра Типичное применение
Пропускающая (Лейта—Упатниекса) Тонкая эмульсия, объект и опора с одной стороны Лазер той же длины волны Лабораторные исследования
Отражательная (Денисюка) Толстослойная эмульсия, объект и опора с разных сторон Точечный источник белого света Музейные экспонаты, портретные голограммы
Радужная (Бентона) Тонкая плёнка + узкая щель при записи Любой белый свет Банкноты, паспорта, кредитные карты
Объёмная (volume) Толстый слой (>10 мкм), брэгговская селекция Узкий спектр Голографические оптические элементы, фильтры
Цифровая (CGH) Матрица или SLM Лазер + проектор Микроскопия, AR/VR, проекторы
Тиснёная (embossed) Микрорельеф на фольге Любой свет Массовая защита продукции

Объёмные, плоские, rainbow-голограммы

  • Плоские (тонкие) голограммы записываются в слое толщиной меньше периода интерференционных полос; они работают как амплитудно-фазовая дифракционная решётка и дают сразу несколько порядков дифракции[19].
  • Объёмные (толстые) голограммы используют слой толщиной в десятки микрон. В таком слое полосы образуют трёхмерную решётку, и из-за условия Брэгга изображение восстанавливается только при строго определённом угле и длине волны — отсюда возможность воспроизводить цвета и работать в белом свете[19].

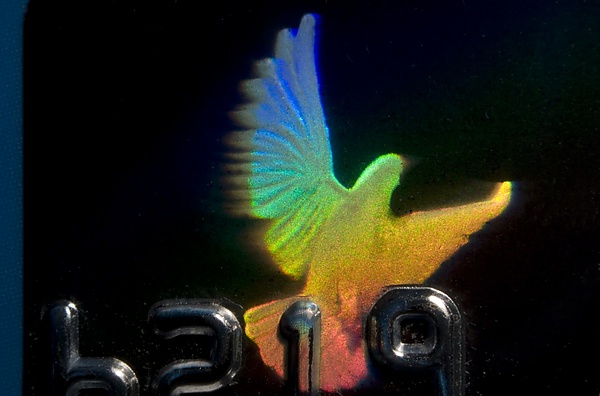

  • Радужные голограммы — компромисс: они тонкие и тиражируемые, но при наклоне меняют цвет — отсюда характерная переливчатая окраска голубя Visa или ленты на банкноте[14].

Применение

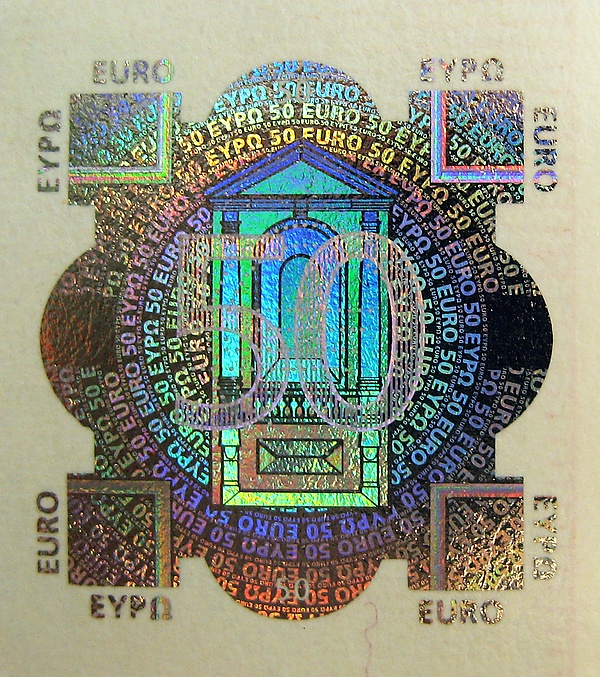

  • Защита от подделок. Радужные и тиснёные голограммы — на банкнотах (евро, рубль, доллар), паспортах, водительских удостоверениях, акцизных марках, банковских картах и упаковке лекарств. Подделать микрорельеф с разрешением ~1400 линий/мм без специальной матрицы практически невозможно[14][18].
  • Наука и метрология. Голографическая интерферометрия позволяет измерять микродеформации деталей (вибрации турбин, расширение стекла), которые меньше длины волны света[20]. Голографическая микроскопия даёт количественные фазовые карты живых клеток без окрашивания[21].
  • Медицина. Цифровая голографическая микроскопия применяется в гематологии (анализ эритроцитов), онкоцитологии и контроле качества стволовых клеток[21].
  • Искусство и музеи. Голограммы Денисюка позволяют сохранять и демонстрировать копии хрупких артефактов (скифское золото, иконы) с фотографической точностью[13].
  • Хранение данных. Голографическая память теоретически позволяет записывать терабайты в кубический сантиметр среды[22].
  • AR/VR и дисплеи. Цифровые голографические проекторы (Microsoft HoloLens, Magic Leap) используют голографические оптические элементы (HOE) для совмещения виртуального изображения с реальным миром[23].
  • Голографический принцип в физике. Концепция голограммы вышла далеко за рамки оптики. Голографический принцип, сформулированный Герардом ’т Хоофтом в 1993 году[24] и развитый Леонардом Сасскиндом и Хуаном Малдасеной[25][26], утверждает: вся информация о трёхмерной области пространства может быть закодирована на её двумерной границе — подобно тому, как голограмма кодирует 3D-объект на 2D-плёнке. Это одна из самых обсуждаемых гипотез современной квантовой гравитации.

Примечания

Литература

  • Кольер Р., Беркхарт К., Лин Л. Оптическая голография. — М.: Мир, 1973. — 686 с.
  • Островский Ю. И. Голография и её применение. — Л.: Наука, 1973.
  • Денисюк Ю. Н. Принципы голографии. — Л.: ГОИ, 1979.
  • Hariharan P. Basics of Holography. — Cambridge University Press, 2002. — ISBN 0-521-00200-1.
  • Goodman J. W. Introduction to Fourier Optics. — 4th ed. — W. H. Freeman, 2017. — ISBN 978-1-319-11916-4.
  • Kreis T. Handbook of Holographic Interferometry. — Wiley-VCH, 2005. — ISBN 3-527-40546-1.
