Видеолента типа B

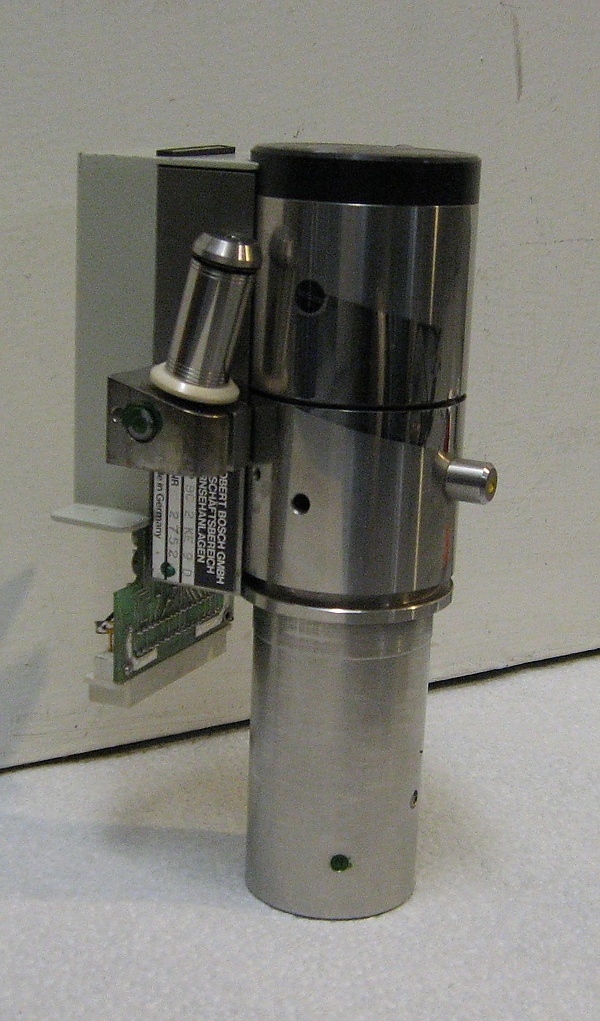

Скорость движения ленты позволяла записывать 96 минут на большую катушку (позже — 120 минут) и использовала 2 головки записи/воспроизведения (R/P) на барабане, вращающемся со скоростью 9000 об/мин, с обхватом 190 градусов вокруг очень маленького барабана, записывая 52 видеолинии на каждый сегмент головки. Один видеокадр или поле записывался через 6 дорожек на ленте. Формат позволял только воспроизведение, перемотку назад и вперёд^[5]. Видео записывается в виде FM-сигнала с полосой пропускания 5,5 МГц. На ленте также записываются три продольные аудиодорожки: две аудиодорожки и одна дорожка линейного таймкода (LTC)^[6][7][8]. Видеомагнитофоны BCN 50 использовались на Летних Олимпийских играх 1980 года в Москве^[9].

Для выполнения любых операций «трюк-плей», таких как замедленное/переменное воспроизведение, покадровое воспроизведение и видимая прокрутка, помимо обычного аналогового корректора временной базы требовался дополнительный и дорогостоящий цифровой кадровый буфер. Это было связано с тем, что, в отличие от, где одно поле записывалось на одну геликоидальную дорожку, в типе B каждое поле делилось на 5 или 6 дорожек в зависимости от того, использовалась ли машина с 525 (NTSC) или 625 (PAL) строками^[10].

Качество изображения было отличным, и на рынке были представлены стандартные машины R/P, машины с цифровым кадровым буфером, портативные катушечные устройства, устройства с произвольным доступом (для воспроизведения коротких видеоматериалов, таких как рекламный ролик), а также портативные версии^[11][12].

Американская компания Echo Science Corporation в течение короткого времени в 1970-х годах производила устройства, подобные BCN 1, для вооружённых сил США. Модели Echo Science включали Pilot 1, Echo 460, Pilot 260^[13][14][15].

• BCR (BCR-40, BCR-50 и BCR-60) — предшественник BCN, совместная разработка с Philips, из-за большого сканера не получил распространения^[16]
• BCN-40 (1976, устройство записи без воспроизведения с TBC)^[17]
• BCN-50 (1976, видеомагнитофон с воспроизведением с TBC)^[18]

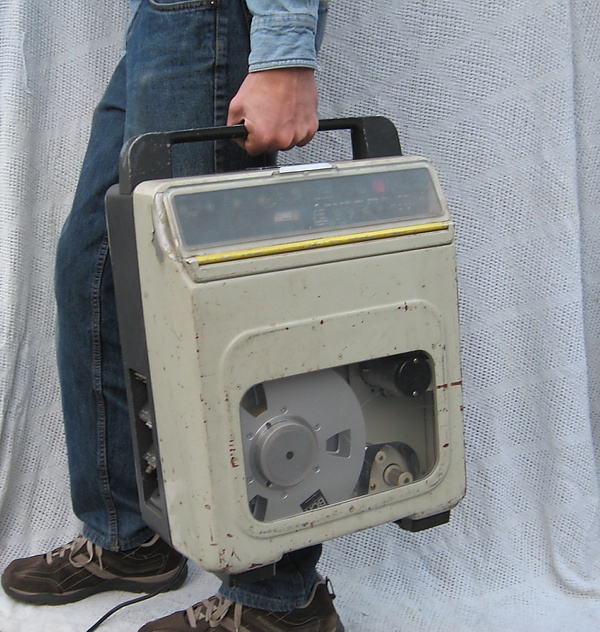

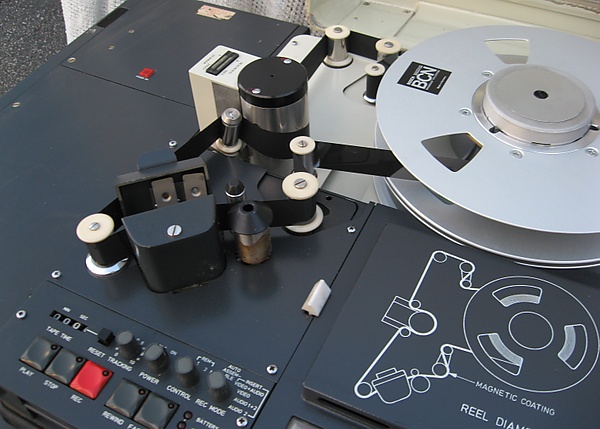

• BCN-20 (1976, портативный на один час, без воспроизведения с TBC)^[19][20]
• BCWQ («L» блок для BCN20/21, добавлял воспроизведение с TBC к портативным устройствам)
• Опция управления эффектами для цифрового кадрового буфера: стоп-кадр, квадроразделение и зеркальные эффекты (ранние цифровые спецэффекты).
• BNC-51 (видеомагнитофон с воспроизведением с TBC, опционально замедленное воспроизведение и видимая прокрутка)
• BCN-5 (12 кг, портативный видеомагнитофон-картридж, 40 мин)^[21][22][23]
• BCN-100 (машина с произвольным доступом на 32 кассеты, до 16 часов записи/воспроизведения — 20 мин на ленту). Каждое устройство имело 3 лентопротяжных механизма с временем загрузки 21 сек на кассету. Использовалась для эфирного воспроизведения и 3-колёсной системы монтажа^[24][25][26]
• BCN-52 (видеомагнитофон с цифровым TBC, с замедленным воспроизведением и видимой прокруткой)
• BCN-21 (лёгкий катушечный портативный видеомагнитофон без воспроизведения с TBC, первый композитный материал VTR)^[27][28][29]
• BCN-53 (видеомагнитофон с цифровым TBC, с замедленным воспроизведением и видимой прокруткой)^[30][31]
• HR-400: RCA также продавала BCN-50 под названием HR-400^[32]

• Ruxton Video в Бербанк (1970—1980-е) использовала модифицированные BCN для воспроизведения 24 кадров в секунду на телевизорах, используемых на съёмочных площадках киностудий. Благодаря этому на телевизорах не было мерцания при съёмке на плёнку из-за совместимой с плёнкой частоты кадров. В 1981 году Билл Хоган из Ruxton Ltd получил технический «Оскар» за работу с 24-кадровым телевидением^[33][34].
• Image Transform в Юнивёрсал-Сити, основанная Кеном Холландом в 1970 году^[35], также использовала специально модифицированные BCN для записи 24-кадрового видео для своей системы «Image Vision». BCN записывал и воспроизводил 24-кадровое видео с полосой 10 МГц и разрешением 655 линий^[36]. Для этого головка и капстан работали вдвое быстрее обычного. На съёмках использовались модифицированные 24-кадровые 10 МГц камеры Bosch Fernseh KCK-40. Это была индивидуальная до-HDTV видеосистема. Запись Image Vision затем могла быть перенесена на плёнку с помощью модифицированного электронно-лучевого кинозаписывающего аппарата 3M. Image Transform модифицировала и другое оборудование для этого процесса. Система использовалась для записи «Монти Пайтон в Голливуд Боул» в 1982 году. Это был первый крупный опыт ранней электронной кинотехнологии (широкополосное аналоговое видео высокого разрешения, предшествующее современному DI (цифровой интермедиат) в постпродакшене), использовавшей кинозапись. Electronovision также был предшественником, как и Image Vision. Merlin Engineering также работала над модификацией BCN с полосой 10 МГц^[37][38].
• Bell and Howell (позже Rank Video Services) использовала специальные BCN для массового дублирования VHS. Эти модифицированные видеомагнитофоны BCN могли воспроизводить фильмы в два раза быстрее обычного. Синхросигналы также были в два раза быстрее. Для правильного воспроизведения головка и капстан также работали вдвое быстрее. Модифицированные VHS видеомагнитофоны могли записывать это видео. Благодаря этому завод мог выпускать вдвое больше продукции, чем обычные системы дублирования видеокассет^[39][40][41].

• Подразделение Data Tape компании Bell and Howell в Пасадене, Калифорния модифицировало BCN для записи высокоскоростных данных для инструментальных целей. Эти записи в основном использовались государственными агентствами США, например, NASA на космическом шаттле. Устройство могло записывать данные с до 800 датчиков^[42][43][44].
• Благодаря малому сканеру BCN могли записывать даже при больших g-ускорениях. Отобранные BCN20 могли работать при низких температурах, до −40 °C. Это применялось на Зимних Олимпийских играх в Лейк-Плэсиде (1980) и Сараево (1984)^[45].
• Некоторые пользователи модифицировали BCN для установки 2-часовых катушек, чтобы на одну катушку помещался полный 2-часовой фильм. Позже Bosch сделала это заводской опцией под названием BCN LP.
• Bosch также предлагала SLP BCN — вариант «длительного воспроизведения». Лента двигалась в 3 раза медленнее, что позволяло записывать до 6 часов на одну катушку. Устройство имело специальную головку с азимутом. Это в основном использовалось для задержки вещания по часовым поясам. После замены головки и переключения устройство возвращалось к обычному режиму.
• В 1977—1980 годах британская Независимая вещательная служба (IBA) проводила эксперименты с машиной формата B в рамках исследований стандартов цифрового телевещания. В апреле 1980 года машина была представлена на заседании Технического комитета EBU в Лондоне как часть цифровой студийной системы на основе предлагаемого стандарта YUV 12.4.4. Описание машины опубликовано в IBA Technical Review за март 1982 года^[46].
• Одним из первых цифровых SDTV видеомагнитофонов был непроизводственный прототип BCN, способный записывать и воспроизводить ранние типы цифровых сигналов CCIR 601. Эти три видеомагнитофона Bosch подготовили почву для стандарта SMPTE. В 1985 и 1986 годах во французском Ренне была создана экспериментальная полностью цифровая телевизионная студия, использовавшая два полностью цифровых устройства BCN^[47][48][49].
• BCH 1000 — аналоговый HDTV видеомагнитофон, записывающий и воспроизводящий HD-MAC с частотой 50 кадров в секунду и разрешением 2048×1152. BCH 1000 использовался на Летних Олимпийских играх 1992 года в Барселоне и Зимних Олимпийских играх 1992 года в Альбервиле. Он использовал 8 видеоголовок для обработки увеличенной полосы пропускания HD-MAC^{[50][51][52][53]}.

• 1-дюймовая катушечная аналоговая видеосистема.
• Вращение видеосканера 9600 об/мин, 150 об/с.
• 52 горизонтальные линии на головку.
• Видео FM-сигнал с полосой 5,5 МГц
• Три аналоговые аудиодорожки: 2 аудиодорожки и 1 дорожка линейного таймкода, ширина 0,8 мм — 30 мил
• Одна аналоговая управляющая дорожка шириной 0,4 мм — 15 мил, встроена в видеосканер.
• Магнитное покрытие ленты снаружи катушки.
• Студийная катушка — 96 минут, позже 120 минут
• Портативная катушка — 60 минут
• Картриджная катушка — 20 минут (BCN5 — BCN100)
• Обхват видеосканера — 190°
• Диаметр видеосканера — 50,3 мм, 2 дюйма
• Длина видеодорожки — 3,1 дюйма, 80 мм
• Зазор видеодорожки — 40 мкм, 1,5 мил
• Скорость ленты — 24 см/с — 9,5 дюйм/с
• Скорость записи видеоголовки: 24 м/с — 950 дюйм/с
• Угол видеодорожки — 14,3°
• Ширина видеодорожки — 160 мкм — 6,3 мил
• Две видеоголовки записи/воспроизведения под углом 180° (вращающийся трансформатор)
• Две видеоголовки стирания для монтажных вставок под углом 180° (вращающийся трансформатор)^[54][55]

• ABC-TV в MCF
• AME — Голливуд, Калифорния
• Aquarius Theater — Голливуд, Калифорния
• Astin Moore — Лос-Анджелес, Калифорния
• ATC — Буэнос-Айрес, Аргентина
• Audio Plus Video — Лос-Анджелес, Калифорния и Нортвейл, Нью-Йорк
• Australian Film & Television School — Сидней (ныне Australian Film, Television & Radio School)
• Bell and Howell, (Rank Video Services) — Оук-Брук (Иллинойс)
• Bell and Howell Data Tape — Пасадена (Калифорния)
• Cinema Video Processors — Чикаго (Иллинойс)
• Channel 7 — Бангкок, Таиланд
• Complete Post — Голливуд, Калифорния
• Cossey Studios — Санта-Крус, Калифорния
• Dash Motorcars — Санта-Крус, Калифорния
• DC Video — текущий пользователь — Бербанк (Калифорния)
• Doordarshan — Дели, Индия
• Editel — Голливуд, Калифорния
• Eesti Televisioon
• Glendale Studios (Outpost Video) — Глендейл, Калифорния
• Image Transform — Юнивёрсал-Сити, Калифорния
• KCPT — Канзас-Сити, Миссури
• KPAZ-TV — Финикс, Аризона
• KTBN-TV — Коста-Меса, Калифорния
• KTBO-TV — Оклахома, Оклахома
• KTBW-TV — Такома (Вашингтон)
• Laser Pacific — Голливуд, Калифорния
• Леон Расселл — Бербанк, Калифорния и Талса, Оклахома
• 4MC — Бербанк, Калифорния
• Measurement Analysis — Торранс, Калифорния
• Merlin — Пало-Альто, Калифорния
• Modern Video Film — Голливуд, Калифорния
• Национальные институты здравоохранения США — Бетесда, Мэриленд
• Университет Орала Робертса — Талса (Оклахома)
• ORF — Австрийская вещательная корпорация — Вена, Австрия
• Premore (см. Solo Cup Company) — Калвер-Сити, Калифорния
• Ruxton — Бербанк, Калифорния
• Spin Physics — Сан-Диего, Калифорния
• Starfax — Бербанк, Калифорния
• STW Channel 9 — Перт, Западная Австралия
• Technicolor — Ньюбери-Парк, Калифорния
• The Video Tape Company — Норт-Голливуд, Калифорния
• The Videography Studios — Западный Лос-Анджелес, Калифорния
• TV2 во Фрамерсхайме, Германия
• TV Bandeirantes — Сан-Паулу, Бразилия
• Tyne Tees Television — Ньюкасл, Великобритания (использовала систему BCN100 для коммерческого воспроизведения)
• VDI — Голливуд, Калифорния
• Video Business — Нью-Йорк
• Video Pack — Нью-Йорк
• Video Tape Company — Бербанк, Калифорния
• Vidtronics — Голливуд, Калифорния
• WHFT-TV — Пембрук-Парк (Флорида)
• WTVY — Дотан, Алабама
• Yorkshire Television — Лидс, Великобритания (использовала систему BCN100 для коммерческого воспроизведения)
• ZDF — Майнц, Германия
