VHS

У этого термина существуют и другие значения, см. VHS (значения).
VHS
Изображение логотипа

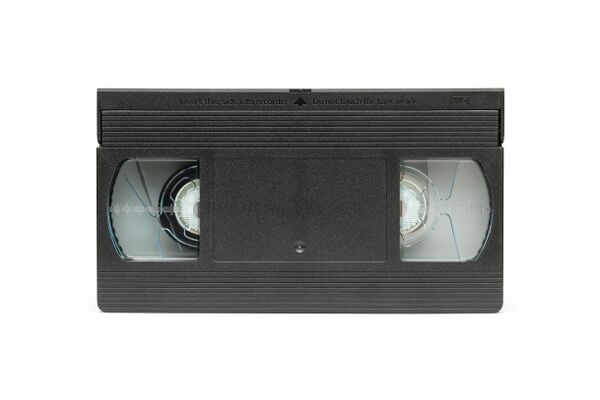

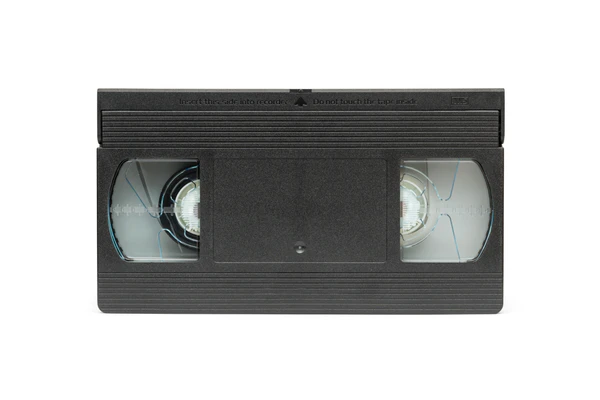

Видеокассета формата VHS
Видеокассета формата VHS
Тип носителя Магнитная лента Видеокассета
Формат контента ЧМ на магнитную ленту
SECAM/625/25
MESECAM/625/25
NTSC/525/30
PAL/525/30
PAL/625/25
Ёмкость 60-300 минут (SP)
до 600 минут (LP)
до 900 минут (EP)
Считывающий механизм скорость ленты
3,335 см/с для NTSC
2,339 см/с для PAL
Разработан JVC
Размер 188×104×25 мм
Применение домашнее видео
Год выпуска 1976
Логотип РУВИКИ.Медиа Медиафайлы на РУВИКИ.Медиа

VHS (англ. Video Home System), произносится как ви-эйч-эс (английское произношение букв латинского алфавита) или как вэ-ха-эс (русское произношение букв латинского алфавита) — кассетный аналоговый формат наклонно-строчной видеозаписи, разработанный японской корпорацией JVC и представленный на японском рынке в 1976 году[1]. Создателем формата считается инженер Сидзуо Такано, руководивший группой разработчиков с 1972 года[2].

Один из первых бытовых форматов, использующих компланарную видеокассету с расположением рулонов в одной плоскости. В СССР стал вторым после VCR, использованным в кассетных видеомагнитофонах отечественного производства[3]. С начала 1980-х годов занял в мире лидирующую позицию в войне форматов с Betamax от Sony и Video 2000 от компаний Grundig и Philips. Основными причинами победы называют отсутствие лицензионных ограничений, относительная простота и надёжность видеомагнитофонов этого формата и отказ конкурентов поддерживать порноиндустрию[4]. Кроме того, формат VHS впервые основан на оригинальном механизме «М-образной» заправки магнитной ленты в лентопротяжный тракт — более простом и надёжном, чем «U-образная» заправка предыдущих кассетных форматов, таких как U-matic, VCR и Betamax[2][5]. О внедрении формата в Советском Союзе и сопротивлении японского министерства торговли снят документальный фильм «Рассвет нового дня: человек и VHS» (англ. Dawn of a New Day: The Man Behind VHS).

Техническая спецификация формата[править | править код]

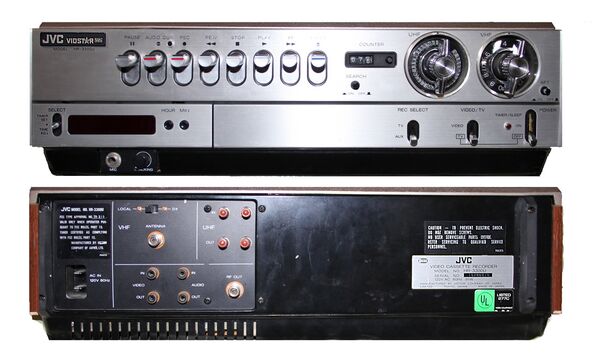

Первый видеомагнитофон «JVC HR-3300» формата VHS, представленный 7 сентября 1976 года[2][5]

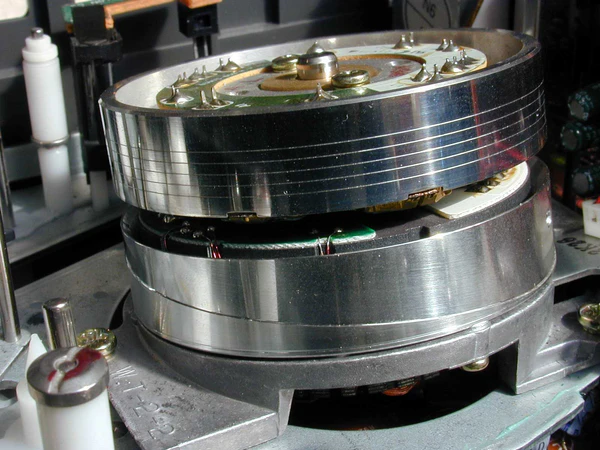

Блок вращающихся головок видеомагнитофона стандарта VHS

В формате применена азимутальная запись, при которой две видеоголовки, каждая из которых записывает одно телевизионное поле, имеют рабочие зазоры, отклонённые от перпендикулярного направления на одинаковый угол 6° в разные стороны[6][1]. Это уменьшает перекрёстные помехи между соседними видеодорожками и позволяет исключить промежуток между ними, повысив плотность записи[7][8]. Видеоголовки располагаются на вращающемся барабане диаметром 62 мм, который вращается с частотой 1500 оборотов в минуту при записи в стандарте 576i. Кроме наклонных дорожек видеозаписи, вдоль верхнего края магнитной ленты записываются две дорожки звукового сопровождения, разделённые защитным промежутком. Вдоль нижнего края ленты записывается управляющая дорожка[6], содержащая кадровые синхроимпульсы[8]. Формат VHS записывает на магнитную ленту композитный видеосигнал и считается непригодным для профессионального использования.

  • Ширина ленты: 12,65 мм (½ дюйма);
  • Номинальная скорость ленты (режим SP — англ. standard play, «стандартное воспроизведение»[* 1]): 3,335 см/с для стандарта 525/60 (NTSC, PAL-M), и 2,339 см/с для 625/50 (PAL, SECAM)[5];
  • Максимальное время записи с номинальной скоростью в европейском стандарте разложения 625/50: до 6 часов, и до 4 часов в американском стандарте 525/60. Наибольшее распространение получили кассеты с временем записи до 3 часов;
  • Полоса пропускания видеосигнала: приблизительно 3 МГц;
  • Разрешение по каналу яркости: около 240 твл (вертикальных телевизионных линий), что в терминологии цифрового видео примерно соответствует стандартам телевидения пониженной чёткости и половинному разрешению стандартного DVD: 352 × 576 (PAL/SECAM) или 352 × 480 (NTSC) точек[9]. По каналу цветности разрешение составляет не более 120 горизонтальных линий.

Конструкция кассеты и механизм заправки[править | править код]

Механизм М-заправки кассеты VHS

Прямоугольная пластмассовая кассета VHS имеет размеры 188×104×25 миллиметров[2]. Подающий и принимающий рулоны намотаны на бобины, расположенные внутри кассеты в одной плоскости. От повреждений и пыли магнитную ленту предохраняет откидная крышка, которая фиксируется в закрытом состоянии специальной защёлкой, освобождаемой при установке кассеты в аппарат. Кроме того, кассета оснащена фиксаторами бобин с лентой, предотвращающим провисание и размотку ленты с рулонов. При установке в видеомагнитофон штифт ЛПМ через круглое отверстие в нижней части кассеты выводит фиксаторы из прорезей бобин, обеспечивая их свободное вращение.

В отличие от формата «Бетамакс», в котором был использован механизм заправки магнитной ленты с поворотной платформой, характерный для всех предыдущих кассетных систем, формат VHS основан на новом принципе так называемой М-заправки[5]. Такой механизм извлекает и заправляет магнитную ленту при помощи двух направляющих вилок, каждая из которых состоит из вертикального ролика и наклонной цилиндрической стойки. Стойки создают точный угол захода ленты на барабан вращающихся головок, обеспечивающий наклон дорожки видеозаписи к базовому краю. Углы захода и схода ленты с барабана равны углу наклона плоскости вращения барабана к основанию механизма, благодаря чему оба рулона кассеты находятся в одной плоскости.

Механизм М-заправки оказался более надежным и оказывал меньше нагрузок на плёнку, чем механизмы «Бетамакс» и «Ю-матик»[5]. Отсутствие поворотной платформы упрощало изготовление механизма с высокой точностью и повышало совместимость видеозаписей, сделанных на разных видеомагнитофонах[2]. Это стало одним из решающих факторов, предопределивших победу VHS в «войне форматов».

Длина магнитной ленты в кассетах[править | править код]

Аппараты VHS выпускались в двух вариантах: рассчитанных на запись видеосигнала с европейским стандартом разложения 625/50 (PAL, SECAM), и с американским 525/60 (NTSC, PAL-M). Отличие заключалось в скорости магнитной ленты и конструкции барабана видеоголовок, установленного под разными углами, чтобы сохранить угол наклона видеодорожек к краю ленты при разных скоростях. При этом в «европейских» аппаратах барабан вращался с частотой 1500 об/мин, а в «американских» — 1800[10]. Частота вращения выбрана в соответствии с кадровой частотой записываемых стандартов, поскольку каждый кадр записывается за один оборот барабана. Это приводило к полной несовместимости получаемых видеозаписей, хотя «чистые» кассеты идентичны. Исключение составляла длительность записи на одну и ту же кассету видеомагнитофонами разных систем. Для устранения разночтений производители выпускали кассеты с разной длиной магнитной ленты и различной маркировкой, отражавшей систему записи, на которую рассчитано указанное время. В страны с разными телевизионными стандартами поставлялись видеокассеты с разными длиной ленты и маркировкой. На европейском рынке и в СНГ наибольшее распространение получили кассеты «Е-180», рассчитанные на трёхчасовую запись в европейском стандарте, а на американском и японском рынках преобладали кассеты с маркировкой «Т-120», рассчитанные на 2 часа записи в стандарте NTSC. В таблице ниже приведены соотношения длины магнитной ленты в кассете и времени записи/воспроизведения в аппаратах различных стандартов. При этом SP (англ. Standard Play) соответствует номинальной скорости ленты, LP (англ. Long Play) — удвоенному времени работы на половинной скорости ленты, а EP/SLP (англ. Extended Play, Super Long Play) — увеличенной продолжительности на скорости 1/3 от номинальной.

Длина магнитной ленты кассет VHS
Марка кассеты Длина
ленты, м 		Время записи в стандарте 576i Время записи в стандарте 480i
SP LP SP LP EP/SLP
E-120 173,7 120 мин (2 ч) 240 мин (4 ч) 83 мин (1:23 ч) 172 мин (2:52 ч) 258 мин (4:18 ч)
E-180

E-195

259,4 180 мин (3 ч) 360 мин (6 ч) 129 мин (2:09 ч) 258 мин (4:18 ч) 387 мин (6:27 ч)
E-240 348,1 240 мин (4 ч) 480 мин (8 ч) 173 мин (2:53 ч) 346 мин (5:46 ч) 519 мин (8:39 ч)
E-300 435,1 300 мин (5 ч) 600 мин (10 ч.) 216 мин (3:36 ч) 432 мин (7:12 ч) 649 мин (10:49 ч)
T-60 125,6 84 мин (1:24 ч) 168 мин (2:48 ч) 60 мин (1 ч) 120 мин (2 ч) 180 мин (3 ч)
T-90 185,9 126 мин (2:06 ч) 252 мин (4:12 ч) 90 мин (1:30 ч) 180 мин (3 ч) 270 мин (4:30 ч)
T-120 247,5 169 мин (2:49 ч) 338 мин (5:38 ч) 120 мин (2 ч) 240 мин (4 ч) 360 мин (6 ч)
T-160 327,7 225 мин (3:45 ч) 450 мин (7:30 ч) 160 мин (2:40 ч) 320 мин (5:20 ч) 480 мин (8 ч)
T-180 368,8 253 мин (4:13 ч) 507 мин (8:27 ч) 180 мин (3 ч) 360 мин (6 ч) 540 мин (9 ч)
T-210 (редко) 433,1 294 мин (4:56 ч) 592 мин (9:52 ч) 210 мин (3:30 ч) 420 мин (7 ч) 630 мин (10:30 ч)
DF480 (экв. T-240) 495 340 мин (5:40 ч) 680 мин (11:20 ч) 240 мин (4 ч) 480 мин (8 ч) 720 мин (12 ч)

Кроме кассет стандартной продолжительности с целым количеством часов, некоторые производители в маркетинговых целях выпускали незначительно удлинённые, обладающие небольшим «запасом», например, «E-195». При этом дополнительная лента продавалась в качестве бонуса, позволяющего гарантированно записывать фильмы, не удаляя рекламные паузы.

Запись звукового сопровождения[править | править код]

В оригинальном VHS запись звука производится так же, как в магнитофоне вдоль края магнитной ленты неподвижными магнитными головками. Из-за невысокой скорости ленты формат имеет низкое качество звукового сопровождения. Номинальный диапазон записываемых частот в режиме SP составляет 100—10000 Гц при записи сигнала стандарта 480i. Для европейского стандарта 576i с меньшей скоростью ленты эти параметры были ещё хуже, а в самом медленном режиме записи SLP верхняя частотная граница не превышает 4 кГц. Более дорогие модели видеомагнитофонов VHS позволяли записывать стереозвук на двух дорожках, а в профессиональных аппаратах была возможна раздельная запись двух каналов звука.

В 1984 году JVC дополнила формат записью частотно-модулированного стереозвука видеоголовками одновременно с видеосигналом. Технология получила название Hi-Fi Stereo и позволила увеличить частотный диапазон до 20—20000 Гц, а отношение сигнал/шум поднять с 42 до 70 децибел. При таком способе звукозаписи используется мультиплексирование, позволяющее поместить обе несущие левого и правого каналов звука в неиспользовавшийся промежуток между несущими яркости и цветности. В отличие от видеосигнала, позволяющего производить переключение между вращающимися видеоголовками во время импульсов гашения, звук непрерывен, что накладывает повышенные требования к точности механизма. Маскирование переключения головок должно быть более тщательным, чем в обычных аппаратах VHS, в противном случае в считанной с ленты фонограмме может присутствовать низкочастотная помеха, совпадающая с полукадровой частотой.

События[править | править код]

  • 1976 — год разработки и внедрения на японском рынке формата VHS компанией JVC;
  • 1977 — появление видеомагнитофонов VHS в США[2];
  • 1985 — первые признаки победы в войне форматов над конкурентами Betamax и Video 2000[2];
  • 2008 — последний крупный поставщик прекратил производство видеокассет VHS[11];
  • 2016 — последний производитель VHS-видеомагнитофонов, компания Funai, объявила о полном прекращении их производства[12][13].

Модификации VHS[править | править код]

Тип Год появления Разработчик Разрешение, твл Комментарии
VHS-C (VHS Compact) 1982 JVC 200—240 Уменьшенный по габаритам относительной VHS формат, поэтому кассеты VHS-C можно просматривать с помощью стандартного видеомагнитофона VHS, используя кассетный адаптер. Впервые выпущены фирмой Panasonic для лёгких ручных видеокамер. Изготавливались 30-, 45- или 60-минутные кассеты.
VHS HQ (High Quality) 1985 JVC 250 Формат с улучшенными показателями, в частности со сниженной интенсивностью шумов и более четкой картинкой. «Ответ» конкурирующему формату SuperBeta.
S-VHS (Super VHS) 1987 JVC 400—420 Формат отличается увеличенным до 400 твл разрешением за счёт применения металлопорошковой магнитной ленты. Видеомагнитофоны S-VHS могли воспроизводить кассеты VHS, но запись формата S-VHS не могла быть воспроизведена обычным аппаратом VHS.
S-VHS-C 1987 JVC 240 Уменьшенный (аналогично VHS-C) по габаритам относительно S-VHS формат.
W-VHS (Wide-VHS) 1994 JVC 1125 Аналоговый формат записи видео высокой чёткости (HDTV).
D-9 (Digital-S) 1995 JVC 1080 пикс. при 24 кдр/с (прогрессивная развертка); 1080 пикс. при 60 кдр/с (чересстрочная развертка) По качеству изображения приближался к профессиональному формату Digital Betacam.
D-VHS (Digital VHS) 1998 JVC, Hitachi, Panasonic, Philips 1080 пикс. (чересстрочная развертка) Цифровой формат записи видео высокой четкости на обычной S-VHS-кассете. Кассета вмещала до 50 ГБ информации. Видеомагнитофоны D-VHS могли воспроизводить кассеты VHS и S-VHS.

Галерея[править | править код]

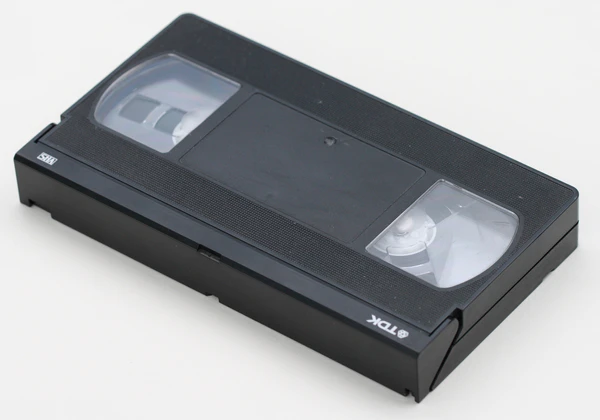

  • Видеокассета VHS с закрытой предохранительной крышкой

    Видеокассета VHS с закрытой предохранительной крышкой

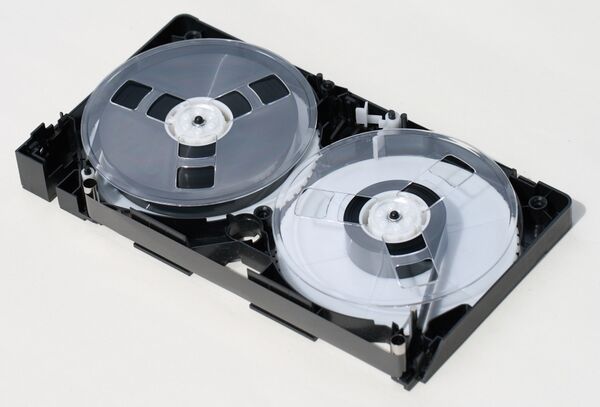

  • Видеокассета VHS в разобранном виде

    Видеокассета VHS в разобранном виде

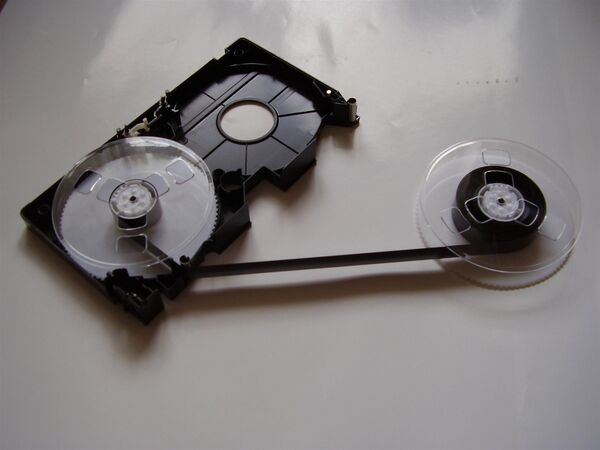

  • Видеокассета VHS в разобранном виде

    Видеокассета VHS в разобранном виде

  • Первый советский VHS-видеомагнитофон «Электроника ВМ-12» (1984)

    Первый советский VHS-видеомагнитофон «Электроника ВМ-12» (1984)

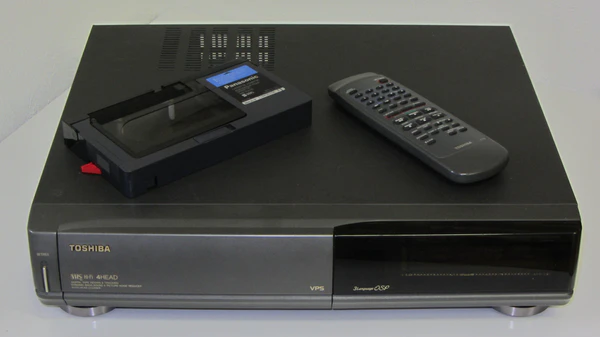

  • Видеомагнитофон Toshiba V-117G формата VHS

    Видеомагнитофон Toshiba V-117G формата VHS

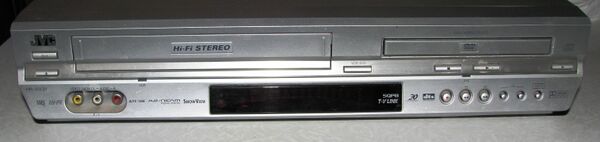

  • Видеомагнитофон JVC HR-XV31 двойного (VHS/DVD) формата

    Видеомагнитофон JVC HR-XV31 двойного (VHS/DVD) формата
