TMN
TMN (англ. Telecommunications Management Network, модель управления телекоммуникационными сетями) — совокупность международных стандартов, разработанных МСЭ-Т (ITU-T) для управления телекоммуникационными сетями, то есть комплекс систем, необходимых для поддержки управления сетями и телекоммуникационными службами в таких областях, как планирование, предоставление, установка, обслуживание, эксплуатация и администрирование[1].
TMN реализует управление телекоммуникационными сетями при помощи операционных поддерживающих систем (информационные системы), предоставляя функции управления для сетей и сервисов. Системы, составляющие TMN, взаимодействуют между собой, с оборудованием сетей и с системами других TMN. Модель TMN используется компаниями-операторами, предоставляющими телекоммуникационные услуги, такими как американские AT&T, Sprint, а также европейские France Telecom (ныне Orange S.A.), Telefónica и другими[2].

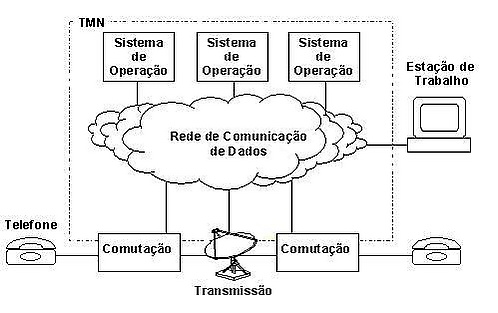

Связь между TMN и телекоммуникационной сетью представлена на рисунке пунктирной линией. TMN охватывает функции, необходимые для управления службами и оборудованием сетей, так называемыми сетевыми элементами (NE), например, телекоммуникационным оборудованием. Системы TMN, называемые операционными поддерживающими системами (OSS), могут взаимодействовать друг с другом, с сетевыми элементами или с системами других сетей управления. Различные TMN могут принадлежать одной или нескольким операторам телекоммуникационных услуг.
Ключевая идея TMN — построение открытой архитектуры, позволяющей множеству различных операционных систем и телекоммуникационному оборудованию работать совместно для обмена управленческой информацией. При разработке стандартов TMN было признано, что у большинства провайдеров уже имеется развитая инфраструктура существующих систем, сетей и оборудования, которые следовало бы интегрировать в архитектуру TMN. Поэтому функциональная архитектура была намеренно разработана с возможностью поддержки широкого спектра эксплуатационных решений и управления весьма гетерогенными системами, характерными для телекоммуникационных сетей.
Архитектура TMN
TMN представляет собой организованную структуру для передачи данных между информационными системами управления и телекоммуникационным оборудованием. Такая организация обеспечивает обмен управленческой информацией через стандартизированные интерфейсы, включая определение протоколов и сообщений.
Таким образом, TMN может осуществлять управление следующими типами сетей и сервисов:
- Общественные и частные сети со всеми их компонентами и инфраструктурами, включая мобильные сети, виртуальные сети, интеллектуальные сети, магистральные сети, метрополитенские сети и компьютерные сети;
- мейнфреймы, файловые серверы, серверы СУБД и сетевые серверы;
- устройства передачи данных, такие как мультиплексоры, маршрутизаторы и синхронное передающее оборудование (SDH);
- системы аналоговой и цифровой передачи, основанные на коаксиальном кабеле, витой паре, оптоволоконном кабеле, радиоканале и спутнике;
- автоматические телефонные станции (PABX) и пользовательские терминалы;
- системы предоставления телекоммуникационных услуг;
- поддерживающие системы, включая энергоснабжение и инфраструктуру телекоммуникационных систем;
- саму архитектуру TMN и все связанные подсистемы управления;
- любые сервисы, предоставляемые вышеуказанными системами.
TMN рассматривает телекоммуникационные сети и сервисы как совокупность кооперативных систем для их гармоничного и интегрированного управления. Классическая модель TMN разделяет архитектуру управления на три уровня, которые необходимо учитывать при проектировании платформы управления: функциональную, информационную и физическую. Эти базовые компоненты используются для построения управления сетями и определения взаимосвязи между элементами.
- Уровень 1 — Физическая архитектура
- Уровень 2 — Информационная архитектура
- Уровень 3 — Функциональная архитектура
Информационная архитектура модели TMN
Информационная архитектура модели TMN[3] определяет формат обмена информацией между различными системами управления, формируя второй уровень TMN. В рамках этого уровня определяется взаимодействие между системой управления и сетевым элементом (системой или устройством), основанное на принципах объектной ориентированности. Концепции объектной модели и взаимодействия менеджер/агент лежат в основе этой архитектуры.
Модель информации
Модель информации используется для объектно-ориентированного представления управляемой системы через интерфейсы TMN между менеджерами и агентами.
Для эффективного управления телекоммуникационными сетями необходимо знать характеристики элементов сети и управляемых ресурсов (телекоммуникационных сервисов). Модель информации стандартизирует управленческие данные, передаваемые между этими элементами через стандартизированные интерфейсы. Система управления обычно называется менеджерской системой, а управляемые системы — агентскими системами[1].
Обмен информацией между управляющими системами структурируется в виде управляемых объектов. Объекты, реализующие функции управления, отражают сетевые ресурсы в виде данных и функций. Управляемый объект представляет собой абстракцию реального ресурса (например, модем, радиоустройство и др.) и фиксирует его свойства. Управляемый объект определяется атрибутами, управленческими операциями, реализуемыми над ним, поведением в ответ на внутренние/внешние события и уведомлениями, которыми он оповещает сеть о состоянии.
Модель информации не ограничивает реализацию систем управления телекоммуникационными сетями, напротив, обладает свойствами открытой системы:
- Ресурс может быть представлен одним или несколькими управляемыми объектами; в случае нескольких объектов, каждый предлагает отдельное представление ресурса (например, телефонная станция может быть представлена и управляться в сетях Embratel и Telefónica).
- Нет необходимости в строгом соответствии: каждому управляемому объекту не обязательно соответствует отдельный реальный ресурс.
- Управляемые объекты могут представлять логические ресурсы (например, операционная система).
- Только ресурсы, смоделированные как управляемые объекты, видимы для системы управления.
- Управляемый объект может задавать абстрактное представление ресурсов, реализуемых через другие управляемые объекты.
- Управляемый объект может быть вложен в другой управляемый объект.
Менеджерские и агентские системы
Управление телекоммуникационной средой является характерной задачей обработки информации. Поскольку телекоммуникационные сети носят распределённый характер, их управление по сути является распределённым приложением, включающим обмен информацией между управляющими процессами с целью мониторинга и контроля физических ресурсов (оборудования) и логических ресурсов (ПО) сети.
Процессы управляющей системы могут выполнять одну из следующих ролей:
- Система 1 — менеджер: часть распределённого приложения, инициирующая управленческие операции и принимающая уведомления.
- Система 2 — агент: часть распределённого приложения, управляющая привязанными объектами. Агент отвечает на управленческие запросы от менеджера и предоставляет менеджеру представление об этих объектах, посылая уведомления, отражающие их поведение.
