NVidia G-Sync

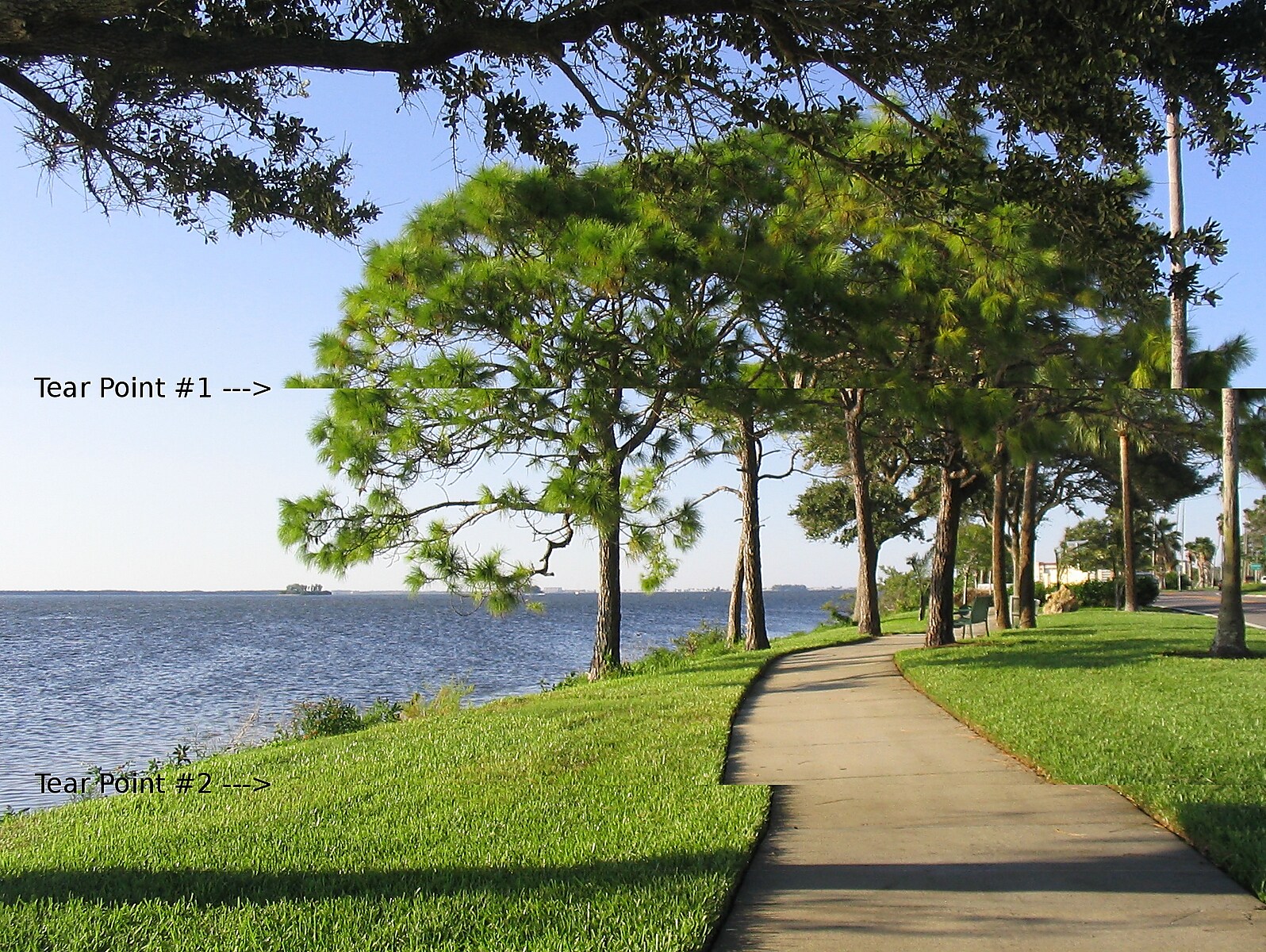

Цифровые видеоинтерфейсы наподобие DVI похожи на развёртку кинескопа — они передают огромные объёмы данных (гигабиты в секунду) в том темпе, который может потребить монитор. Если во время этой передачи сменится содержимое видеопамяти или переключится видеобуфер, на экране будет половина одного кадра и половина другого — так называемый разрыв^[3] Любой современный игровой движок всегда загружен на 100 % и выдаёт картинку за случайное время — быстрее на простых кадрах и медленнее на сложных. Чтобы не было разрывов, можно привязать смену кадров к развёртке монитора (так называемая вертикальная синхронизация), но когда на 60-герцовом мониторе игра выдаёт 50 FPS, ожидание следующего кадра развёртки снизит частоту до 30FPS.

На ЖК-мониторах хотелось бы приостанавливать виртуальную «развёртку», если движок запаздывает, для этого и придумали технологию G-Sync. Но есть препятствия:

1. Интерфейсы управления монитором во многом унаследованы от кинескопов, и чтобы приостанавливать «развёртку», нужно эти интерфейсы расширять.
2. Если долго не обновлять состояние ЖК-ячейки, она вернётся в исходное состояние (обычно белое или серое), потому иногда приходится делать вынужденное обновление. Если в этот момент придёт новый кадр, случится разрыв (столкновение или коллизия кадров).
3. Практически все современные мониторы для компенсации инерционности производят так называемый овердрайв — подают на ЖК-ячейку более сильный импульс, чем надо, чтобы она быстрее переключилась. С переменной кадровой частотой требуется предсказывать силу этого импульса.

nVidia решила эти препятствия так: 1) Новый интерфейс совершенно проприетарный, и работает только между видеоплатой nVidia и монитором с модулем nVidia. 2) G-Sync делает предсказание, когда придёт следующий кадр, и если он будет не скоро — вызывает обновление заранее^[4]. 3) Модуль G-Sync можно на заводе перепрограммировать в широких пределах, чтобы приспособить коэффициенты овердрайва к конкретной ЖК-панели^[5].

Модуль содержит все функциональные части. Он основан на FPGA семейства Altera Arria V GX, произведённом в процессе TSMC 28LP, в сочетании с тремя чипами DRAM DDR3L для достижения определённой пропускной способности для совокупной ёмкости 768 МБ. Используемая FPGA также имеет интерфейс LVDS для управления панелью монитора. Он предназначен для замены обычных сканеров и может быть легко интегрирован производителями мониторов, которым нужно только позаботиться о плате питания и входных соединениях.

• Графический процессор: для функций G-Sync требуется графический процессор Nvidia GeForce GTX 650 Ti Boost или выше.
• Драйвер: R340.52 или выше.
• Операционная система: Windows 7, 8, 8.1,10 и 11. Linux, FreeBSD, Solaris.^[6]
• Системные требования: необходима поддержка DisplayPort 1.2 непосредственно с графического процессора.^[7]

Интерфейс DisplayPort версии 1.2a изначально содержит технологию адаптивной кадровой частоты, близкую к AMD FreeSync. С распространением DisplayPort компании nVidia пришлось добавить в свои платы технологию конкурентов — а значит, и два новых уровня G-Sync.

G-Sync Ultimate

Этот знак означает, что монитор не просто поддерживает адаптивную кадровую частоту G-Sync, но и выдаёт сверхкачественное изображение. Так, модели с данной маркировкой обязательно поддерживают HDR (причем самую продвинутую разновидность — HDR1000), а также имеют обширный цветовой охват, нередко измеряемый по DCI P3.

G-Sync Compatible

Монитор поддерживает FreeSync и корректно работает с видеоплатами nVidia. С точки зрения пользователя разница между «G-Sync» и «G-Sync Compatible» заключается в основном в том, что вторые стоят заметно дешевле, однако они не проходили серии дополнительных тестов на качество изображения, и общее качество картинки может быть несколько ниже, чем у полноценных G-Sync моделей. Кроме того, корректная работа экранов из этой категории с G-Sync гарантируется лишь на видеокартах на основе GPU GeForce GTX 10-й серии и GeForce RTX 20-й серии — именно на таких адаптерах проводилось базовое тестирование. Кроме того, есть пользовательская таблица^[8] совместимости мониторов, даже не отмеченных как «G-Sync compatible».

NVIDIA объявила, что G-Sync будет доступна для производителей ноутбуков, и в этом случае для него не потребуется специальный модуль, поскольку графический процессор напрямую подключается к дисплею. Роль управляющей микросхемы, занимающейся масштабированием и овердрайвом, берёт на себя видеоплата. По словам NVIDIA, тонкая настройка по-прежнему будет возможна, учитывая, что все ноутбуки той же модели будут иметь одну и ту же ЖК-панель, переменная овердрайва будет рассчитываться с помощью шейдера, работающего на графическом процессоре, где также будет реализована форма предотвращения столкновений кадров.^[5]
