M-LOK

Прототип слота MOE был представлен компанией Magpul в конце 2007 года вместе с концептом винтовки Masada (позднее известной как Adaptive Combat Rifle). В 2008 году Magpul выпустила систему MOE slot как часть своих цевий MOE, одновременно представив совместимые аксессуары — секции планки Пикатинни, крепления для фонарей, рукоятки, антабки для сошек и др.

Стандарт MOE slot официально не публиковался, а одним из его недостатков было то, что для установки аксессуаров требовался доступ к внутренней стороне цевья, что ограничивало его применение. Система использовала приварную гайку, которую необходимо было вручную помещать внутрь цевья перед монтажом, что делало её неудобной для таких решений, как свободно вывешенные цевья. Кроме того, шаг между слотами MOE был недостаточно малым и не всегда одинаковым, что ограничивало гибкость размещения аксессуаров.

Учитывая недостатки системы MOE, Magpul разработала новую и усовершенствованную систему крепления — M-LOK, которая была представлена в 2014 году и заменила MOE slot. В спецификации M-LOK были использованы метрические размеры вместо имперских, а также Т-образная гайка с возможностью поворота только на 90°, дополнительно фиксируемая резьбовым фиксатором, что позволило применять её на свободно вывешенных цевьях. Система разрабатывалась для совместимости как с металлическими, так и с полимерными деталями.

В 2016 году Colt Canada разработала и представила модульную винтовку Modular Rail Rifle (MRR) с монолитным верхним ресивером и системой крепления M-LOK.^[2]

К 2017 году несколько компаний выпускали цевья M-LOK, а также аксессуары: секции планки Пикатинни, вертикальные рукоятки, сошки, антабки, крепления для тактических фонарей и др.^[3]

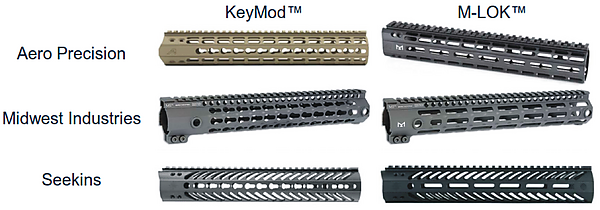

В 2017 году в отчёте по испытаниям, проведённым NSWC-Crane по заказу USSOCOM, отмечалось, что по стойкости и испытаниям на грубое обращение системы M-LOK и Keymod сопоставимы, но M-LOK значительно превосходит Keymod по повторяемости установки, испытаниям на падение и предельной нагрузке.^[4]

В 2018 году был реализован проект Upper Receiver Group-Improved (URG-I) Командования специальных операций Армии США (USASOC), направленный на повышение надёжности и долговечности комплекса SOPMOD Block II за счёт ряда улучшений. С 2018 года основными изменениями стали более лёгкое свободно вывешенное цевьё Geissele Mark 16 с креплением M-LOK и ствол Daniel Defense с холодной ковкой и облегчённым профилем, а также газоотводная система средней длины. URG-I используется на карабинах M4A1 в ASOC и вариантах MK18 URG-I CQBR в спецподразделениях ВВС США.

Хотя лицензия на M-LOK предоставляется бесплатно, система не является полностью открытой, и производители должны получить лицензию от Magpul для выпуска продукции по стандарту M-LOK. Компания Magpul утверждает, что это позволяет ей обеспечивать контроль качества и совместимость продукции. Программа лицензирования открыта для всех желающих производителей.^[5]

Следует отметить, что хотя Magpul называет лицензию «бесплатной», её смысл не совпадает с традиционным значением, принятым в компьютерной среде. В компьютерной сфере «бесплатная лицензия» подразумевает свободу использования,^[6] тогда как Magpul предоставляет лицензию только на определённых условиях (аналогично source-available freeware).

Военные винтовки, соответствующие стандартам НАТО, такие как CAR 816, имеют гражданские экспортные версии с полуавтоматическим режимом и цевьями M-LOK, что отвечает предпочтениям рынка США.^[7][8][9]

Размеры прорезей (используемых на цевьях и др.) доступны в открытом доступе.^[10] Прорези располагаются с шагом 20 мм (0,79 ″), аксессуары могут крепиться как внутри одной прорези, так и между двумя, что позволяет более точно регулировать положение аксессуаров. Прорези на цевье M-LOK имеют длину около 32 мм (1,260 ″), ширину 7 мм (0,276 ″) и расстояние между ними 8 мм (0,315 ″). Радиус закругления углов — примерно 2,38 мм (0,094 ″).^[10][11][12]

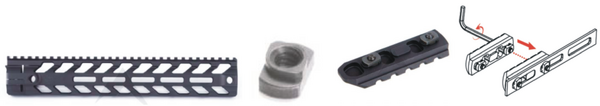

Четвертьоборотные Т-образные гайки имеют различные требования по моменту затяжки в зависимости от материала цевья и используются для крепления металлических аксессуаров к металлическим цевьям, для крепления полимерных или металлических аксессуаров к полимерным цевьям или для крепления полимерных аксессуаров к металлическим цевьям.

Крепёжные винты, производимые многими американскими компаниями, обычно имеют резьбу #8-32 TPI или 10-24 TPI UNC, что соответствует диаметру 0,1640 и 0,1900 дюйма (4,166-0,794 мм и 4,826-1,058 мм). На международном рынке часто используются винты с метрической резьбой M4 или M5 для удешевления производства.

Инструмент для монтажа зависит не только от размера резьбы, но и от типа головки винта. В оружейной промышленности широко применяются шестигранники, однако метрические и дюймовые ключи, как правило, несовместимы. Использование ключа меньшего размера может привести к повреждению инструмента или винта, например, при попытке использовать дюймовый ключ для метрического крепежа (или наоборот). Исключением является шестигранник 4 мм, практически идентичный /' ″ (3,97 мм). Поэтому во многих отраслях именно /' ″ (3,96875000 мм) шестигранники часто применяются в потребительских изделиях, поскольку позволяют использовать оба типа ключей.

	Размер шестигранного ключа
Тип резьбы	Шестигранная головка	• Потайная головка • Полукруглая головка
M4	3 мм	2,5 мм
M5	4 мм	3 мм
#8-32	9⁄64« (3,57 мм)	3⁄32» (2,38 мм)
#10-24	5⁄32« (3,97 мм)	1⁄8» (3,18 мм)

Хотя размеры винтов и прорезей доступны в сети, размеры Т-образной гайки в настоящее время рассматриваются Госдепартаментом США на предмет регулирования по ITAR. До разъяснения этого вопроса чертежи доступны только гражданам США.
