High Bandwidth Memory

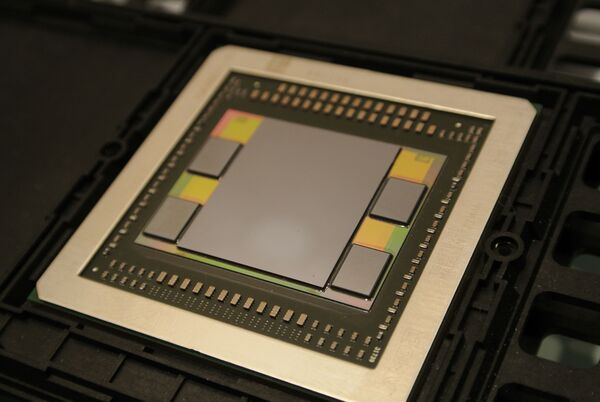

НВМ (англ. high bandwidth memory — память с высокой пропускной способностью) — высокопроизводительный интерфейс ОЗУ для DRAM с многослойной компоновкой кристаллов в микросборке от компаний AMD и Hynix, применяемая в высокопроизводительных видеокартах и сетевых устройствах[1]; основной конкурент технологии Hybrid Memory Cube от Micron[2]. AMD Fiji и AMD Arctic Islands являются первыми видеопроцессорами, использующими НВМ[3].
HBM была стандартизирована JEDEC в октябре 2013 года как JESD235[4], HBM2 стандартизована в январе 2016 года под кодом JESD235a[5]. На середину 2016 года сообщалось о работах над HBM3 и более дешёвым вариантом HBM, иногда называемом HBM2e[6][7][7].
Технология
HBM обеспечивает более высокую пропускную способность при меньшем расходе энергии и существенно меньших размерах по сравнению с DDR4 или GDDR5[8]. Это достигается путём объединения в стек до восьми интегральных схем DRAM (включая опциональную базовую схему с контроллером памяти), которые соединены между собой с помощью сквозных кремниевых межсоединений и микроконтактных выводов (англ. microbumps).
Шина НВМ-памяти обладает существенно большей шириной по сравнению с памятью DRAM, в частности, НВМ-стек из четырёх кристаллов DRAM (4-Hi) имеет два 128-битных канала на кристалл — в общей сложности 8 каналов и ширину в 1024 бита, а чип с четырьмя 4-Hi-НВМ-стеками будет иметь ширину канала памяти в 4096 бита (притом ширина шины GDDR-памяти — 64 бита на один канал)[9]
HBM 2
12 января 2016 HBM2-память была стандартизирована как JESD235a.[5]
HBM2 позволяет разместить до 8 схем на штабеле, что удваивает пропускную способность.
История
AMD начала разработку HBM в 2008 году чтобы решить проблему постоянно растущего энергопотребления и уменьшения форм-фактора памяти. Среди прочего, группой сотрудников AMD во главе с Брайаном Блэком разработана технологии упаковки интегральных схем в стек. Партнеры: SK Hynix, UMC, Amkor Technology и ASE были также вовлечены в разработку. Массовое производство началось на заводах Hynix в Ичхоне в 2015 году.
Примечания
Ссылки
- Новый стандарт высокоскоростной памяти High Bandwidth Memory ixbt.com
- GDDR6, GDDR5X и HBM2: сравниваем актуальную видеопамять | ichip.ru CHIP
- High Bandwidth Memory (HBM) DRAM (JESD235), JEDEC, October 2013
- 25.2 A 1.2V 8Gb 8-channel 128GB/s high-bandwidth memory (HBM) stacked DRAM with effective microbump I/O test methods using 29 nm process and TSV. D.U Lee, SK hynix, ISSCC 2014
- doi:10.1109/ISSCC.2014.6757501
