Эллипсоид

Эллипсо́ид (от эллипс и греч. εἶδος — вид) — замкнутая центральная поверхность второго порядка^[1].

Греческое слово «эллипсоид» означает «эллипсовидный». Древнегреческие геометры называли эллипсоиды вращения (других они не рассматривали) сфероидами, то есть «сферовидными». Это наименование употребляется и в XXI веке^[2].

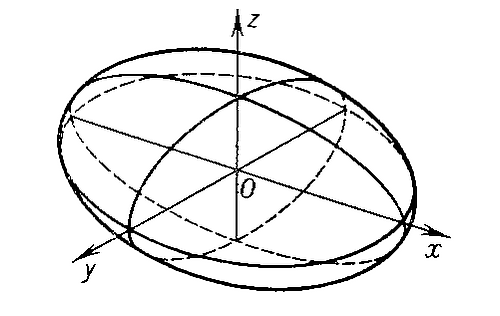

Поверхность, представляемая уравнением ${\frac {x^{2}}{a^{2}}}+{\frac {y^{2}}{b^{2}}}+{\frac {z^{2}}{c^{2}}}=1$ , называется эллипсоидом. Положительные числа $a,b,c$ и отрезки соответствующей длины называют полуосями эллипсоида.

Линия пересечения эллипсоида с плоскостью $XOY$ представляется системой

${\begin{cases}{\frac {x^{2}}{a^{2}}}+{\frac {y^{2}}{b^{2}}}+{\frac {z^{2}}{c^{2}}}=1,\\z=0.\end{cases}}$

Она равносильна системе ${\begin{cases}{\frac {x^{2}}{a^{2}}}+{\frac {y^{2}}{b^{2}}}=1,\\z=0\end{cases}}$ так что эта линия есть эллипс с полуосями $a$ и $b$ .

Эллипсоид вращения

Определение 1

Если две полуоси эллипсоида равны между собой, то он называется эллипсоидом вращения.

Эллипсоиды вращения получаются при вращении эллипса вокруг его осей симметрии^[3].

Определение 2

Поверхность, получаемая равномерным сжатием сферы к её экватору, называется эллипсоидом вращения.

Сжатый эллипсоид вращения получается, когда коэффициент сжатия $k<1$ , вытянутый — когда $k>1$ ^[4].

Теорема (об уравнении поверхности вращения)

Если в некоторой декартовой прямоугольной системе координат поверхность $S$ задана уравнением $F(x^{2}+y^{2},z)=0$ , то $S$ — поверхность вращения вокруг оси $OZ$ .

Виды эллипсоидов вращения

1. При $a=b>c$ имеют сжатый (стиснутый) эллипсоид вращения, получающийся при вращении эллипса ${\frac {x^{2}}{a^{2}}}+{\frac {z^{2}}{c^{2}}}=1$ , лежащего в плоскости $Oxz$ , вокруг его малой оси.

2. При $a=b<c$ имеют вытянутый эллипсоид вращения, получающийся при вращении эллипса ${\frac {x^{2}}{a^{2}}}+{\frac {z^{2}}{c^{2}}}=1$ , лежащего в плоскости $Oxz$ , вокруг его большой оси.

3. При $a=b=c$ эллипсоид представляет собой сферу $x^{2}+y^{2}+z^{2}=a^{2}$ .

Мнимый эллипсоид

Поверхность второго порядка, каноническое уравнение которой имеет вид ${\frac {x^{2}}{a^{2}}}+{\frac {y^{2}}{b^{2}}}+{\frac {z^{2}}{c^{2}}}=-1$ , называется мнимым эллипсоидом.

Мнимый эллипсоид не имеет ни одной вещественной точки^[5].

Трёхосный эллипсоид

Если $a\neq b\neq c$ эллипсоид называется трёхосным.

Точки $A(a;0;0)$ , $A'(-a;0;0)$ , $B(0;b;0)$ , $B'(0;-b;0)$ , $C(0;0;c)$ , $C'(0;0;-c)$ называются вершинами трёхосного эллипсоида. Эллипсы $A'CA$ , $B'CB$ , $A'BA$ называются главными. Отрезки $AA'$ , $BB'$ , $CC'$ , а также их длины называются осями эллипсоида. Если $a>b>c$ , то $2a$ — большая, $2b$ — средняя и $2c$ — малая оси. Любое сечение, проходящее через ось $OZ$ , можно получить поворотом эллипса около этой оси. Окружность $A'BA$ называется экватором эллипсоида^[6].

Трёхосный эллипсоид может быть получен из сферы равномерным сжатием относительно двух перпендикулярных плоскостей^[7].

Эллипсоид представляет собой замкнутую ограниченную поверхность. Сечение эллипсоида любой плоскостью представляет собой эллипс. Сечения эллипсоида вращения плоскостями, параллельными плоскости равных полуосей, являются окружностями.

Сечение эллипсоида плоскостью $z=h$ представляется системой

${\begin{cases}{\frac {x^{2}}{a^{2}}}+{\frac {y^{2}}{b^{2}}}=1-{\frac {h^{2}}{c^{2}}},\\z=h\end{cases}}$

Если $\vert {}h\vert {}>c$ , то уравнение $z=h$ не представляет геометрического места («мнимый эллиптический цилиндр»). В этом случае плоскость не пересекает эллипсоида.

При $\vert {}h\vert {}=c$ уравнение $z=h$ представляет ось $OZ$ . Плоскость $z=c$ имеет с эллипсоидом одну общую точку с координатами $(0;0;c)$ (точка касания). Таким же образом плоскость $z=-c$ касается эллипсоида в точке с координатами $(0;0;-c)$ .

Если же $\vert {}h\vert {}<c$ , то искомое сечение есть эллипс с полуосями

$KL=a{\sqrt {1-{\frac {h^{2}}{c^{2}}}}},\quad KM=b{\sqrt {1-{\frac {h^{2}}{c^{2}}}}}$ .

пропорциональными $a$ и $b$ .

По мере удаления от плоскости $XOY$ размеры сечений уменьшаются (причём все они подобны).

Аналогичные рассуждения и для сечений, параллельных плоскостям $XOZ$ и $YOZ$ .

Точка $O$ есть центр симметрии эллипсоида. Центр симметрии эллипсоида называется его центром. Плоскости $XOY$ , $XOZ$ и $YOZ$ — плоскости симметрии, оси $OX$ , $OY$ и $OZ$ — оси симметрии.

Поверхность второго порядка — геометрическое место точек трёхмерного пространства, прямоугольные координаты которых удовлетворяют уравнению вида

a_{11}x^{2}+a_{22}y^{2}+a_{33}z^{2}+2a_{12}xy+2a_{23}yz+2a_{13}xz+2a_{14}x+2a_{24}y+2a_{34}z+a_{44}=0

,

в котором по крайней мере один из коэффициентов $a_{11}$ , $a_{22}$ , $a_{33}$ , $a_{12}$ , $a_{23}$ , $a_{13}$ отличен от нуля.

Гиперповерхность второго порядка

Пусть $V$ — $n$ -мерное вещественное евклидово пространство. Векторы ${\boldsymbol {x}}$ этого пространства условились называть точками.

Гиперповерхностью $S$ называют геометрическое место точек ${\boldsymbol {x}}$ , удовлетворяющих уравнению вида $A({\boldsymbol {x}},{\boldsymbol {x}})+2B({\boldsymbol {x}})+c=0$ , где $A({\boldsymbol {x}},{\boldsymbol {x}})$ — не равная тождественно нулю квадратичная форма, $B({\boldsymbol {x}})$ — линейная форма, а $c$ — вещественное число.

Выделив в пространстве $V$ какой-либо ортонормированный базис $\{{\boldsymbol {e}}_{k}\}$ и обозначив в этом базисе координаты точки ${\boldsymbol {x}}$ через $(x_{1},x_{2},\dots ,x_{n})$ , получают квадратичную форму $A({\boldsymbol {x}},{\boldsymbol {x}})$ в виде

$A({\boldsymbol {x}},{\boldsymbol {x}})=\sum _{j,\,k=1}^{n}a_{jk}x_{j}x_{k}$ , где $a_{jk}=A({\boldsymbol {e}}_{j},{\boldsymbol {e}}_{k})$ и $A({\boldsymbol {e}}_{j},{\boldsymbol {e}}_{k})$ — значение на векторах ${\boldsymbol {e}}_{j}$ и ${\boldsymbol {e}}_{k}$ симметричной билинейной формы $A({\boldsymbol {x}},{\boldsymbol {y}})$ , полярной квадратичной форме $A({\boldsymbol {x}},{\boldsymbol {x}})$ .

Линейная форма $B({\boldsymbol {x}})$ в указанном базисе $\{{\boldsymbol {e}}_{k}\}$ представляется в виде

$B({\boldsymbol {x}})=\sum _{k=1}^{n}b_{k}x_{k}$ .

Таким образом, общее уравнение гиперповерхности второго порядка в евклидовом пространстве $V$ с выделенным базисом $\{{\boldsymbol {e}}_{k}\}$ может быть представлено в следующей форме:

$\sum _{j,\,k=1}^{n}a_{jk}x_{j}x_{k}+2\sum _{k=1}^{n}b_{k}x_{k}+c=0$ .

В дальнейшем рассматриваются матрицы $A=\left({\begin{matrix}a_{11}&\dots &a_{1n}\\\dots &\dots &\dots \\a_{n1}&\dots &a_{nn}\end{matrix}}\right)$ и $B=\left({\begin{matrix}a_{11}&\dots &a_{1n}&b_{1}\\\dots &\dots &\dots &\dots \\a_{n1}&\dots &a_{nn}&b_{n}\\b_{1}&\dots &b_{n}&c\end{matrix}}\right)$

и определители $\det A$ и $\det B$ этих матриц^[8].

Центральные поверхности

Если центр поверхности второго порядка существует и единственнен, то его координаты $\left(x_{0},\;y_{0}\;z_{0}\right)$ можно найти, решив систему уравнений:

${\begin{cases}a_{11}x_{0}+a_{12}y_{0}+a_{13}z_{0}+a_{14}=0\\a_{21}x_{0}+a_{22}y_{0}+a_{23}z_{0}+a_{24}=0\\a_{31}x_{0}+a_{32}y_{0}+a_{33}z_{0}+a_{34}=0\end{cases}}$

Каноническое уравнение центральной гиперповерхности второго порядка

${\frac {x_{1}^{2}}{a_{1}^{2}}}+{\frac {x_{2}^{2}}{a_{2}^{2}}}+\dots +{\frac {x_{p}^{2}}{a_{p}^{2}}}-{\frac {x_{p+1}^{2}}{a_{p+1}^{2}}}-\dots -{\frac {x_{n}^{2}}{a_{n}^{2}}}+{\text{sgn}}{\frac {\det B}{\det A}}=0$ .

Величины $a_{k}$ , ( $k=1,2,\dots ,n$ ), называются полуосями центральной гиперповерхности второго порядка^[9].

Классификация центральных гиперповерхностей

Если в каноническом уравнении центральной гиперповерхности второго порядка $p=n$ , $\operatorname {sgn} {\frac {\det B}{\det A}}=-1$ , гиперповерхность $S$ называется $(n-1)$ -мерным эллипсоидом.

Каноническое уравнение такого эллипсоида записывают в виде ${\frac {x_{1}^{2}}{a_{1}^{2}}}+\dots +{\frac {x_{n}^{2}}{a_{n}^{2}}}=1$ . Если $a_{1}=a_{2}=\dots =a_{n}=R$ , то $(n-1)$ -мерный эллипсоид представляет собой сферу радиуса $R$ в $n$ -мерном пространстве.

2. Если $p=n$ , $\operatorname {sgn} {\frac {\det B}{\det A}}=1$ , гиперповерхность является мнимой и называется мнимым эллипсоидом.

3. Если $\operatorname {sgn} {\frac {\det B}{\det A}}=0$ , центральные гиперповерхности называются в этом случае вырожденными. Вырожденный эллипсоид отвечает значениям $p=0$ и $p=n$ ^[9].

В таблице приведены формулы для вычисления площадей и объёмов эллипсоидов вращения^[10].

Поверхность	Ось	Площадь	Объём
Сжатый (сплюснутый) эллипсоид вращения (сфероид)	Ось $2a>2b$ , $\varepsilon ={\sqrt {1-{\frac {b^{2}}{a^{2}}}}}$ ; вращение вокруг малой оси	$2\pi a^{2}+\pi {\frac {b^{2}}{\varepsilon }}\ln {\frac {1+\varepsilon }{1-\varepsilon }}$	${\frac {4}{3}}\pi a^{2}b$
Вытянутый эллипсоид вращения	Ось $2a>2b$ , $\varepsilon ={\sqrt {1-{\frac {b^{2}}{a^{2}}}}}$ ; вращение вокруг большой оси	$2\pi b^{2}+2\pi {\frac {ab}{\varepsilon }}\arcsin \varepsilon$	${\frac {4}{3}}\pi ab^{2}$
Сфера радиуса $r$		$4\pi r^{2}$	${\frac {4}{3}}\pi r^{3}$

Инварианты общего уравнения гиперповерхности второго порядка

Инвариантом общего уравнения $\sum _{j,\,k=1}^{n}a_{jk}x_{j}x_{k}+2\sum _{k=1}^{n}b_{k}x_{k}+c=0$ гиперповерхности второго порядка относительно параллельных переносов и преобразований ортогональных базисов в ортогональные называют такую функцию $f(a_{11},a_{12},\dots ,a_{nn},b_{1},\dots ,b_{n},c)$ коэффициентов этого уравнения, значение которой не меняется при указанных преобразованиях пространства.

Теорема

Инвариантами общего уравнения $A({\boldsymbol {x}},{\boldsymbol {x}})+2B({\boldsymbol {x}})+c=0$ гиперповерхности второго порядка являются коэффициенты характеристического многочлена матрицы $A$ квадратичной формы $A({\boldsymbol {x}},{\boldsymbol {x}})$ и определитель $\det B$ матрицы $B=\left({\begin{matrix}a_{11}&\dots &a_{1n}&b_{1}\\\dots &\dots &\dots &\dots \\a_{n1}&\dots &a_{nn}&b_{n}\\b_{1}&\dots &b_{n}&c\end{matrix}}\right)$ . В частности, инвариантами являются $\det A$ и след $a_{11}+a_{22}+\dots +a_{nn}$ матрицы $A=\left({\begin{matrix}a_{11}&\dots &a_{1n}\\\dots &\dots &\dots \\a_{n1}&\dots &a_{nn}\end{matrix}}\right)$ ^[11].

↑ Иванов А. Б. Эллипсоид//Математическая энциклопедия. — М., 1984. — Т. 5. — С. 978.
↑ Выгодский М.Я. Справочник по высшей математике. — М., 2006. — С. 241.
↑ Беклемишев Д. В. Курс аналитической геометрии и линейной алгебры. — М., 2006. — С. 89.
↑ Выгодский М.Я. Справочник по высшей математике. — М., 2006. — С. 243.
↑ Александров П. С. Курс аналитической геометрии и линейной алгебры. — 1979, М. — С. 203.
↑ Выгодский М.Я. Справочник по высшей математике. — М., 2006. — С. 242.
↑ Эллипсоид//Математический энциклопедический словарь. — М., 1988. — С. 649—650.
↑ Ильин В. А., Позняк Э. Г. Линейная алгебра: Учебник для вузов. — М., 1999. — С. 211—212.
↑ ¹ ² Ильин В. А., Позняк Э. Г. Линейная алгебра: Учебник для вузов. — М., 1999. — С. 223—224.
↑ Корн Г., Корн Т. Справочник по математике. — М., 1973. — С. 48.
↑ Ильин В. А., Позняк Э. Г. Линейная алгебра. — М., 1999. — С. 218.

Иванов А. Б. Эллипсоид//Математическая энциклопедия (в 5 томах) / Гл. ред. И. М. Виноградов. — М.: Советская Энциклопедия, 1984. — Т. 5. — С. 978. — 1248 с.
Выгодский М.Я. Справочник по высшей математике. — М.: Издательство «Астрель», 2006. — 991 с.
Математический энциклопедический словарь / под ред. Ю. В. Прохорова. — М.: Советская энциклопедия, 1988. — 847 с.
Бронштейн И. Н., Семендяев К. А. Справочник по математике для инженеров и учащихся втузов. — М.: Издательство «Наука» Главная редакция физико-математической литературы, 1981. — 720 с.
Корн Г., Корн Т. Справочник по математике для научных работников и инженеров. Определения, теоремы, формулы / под ред. И. Г. Арамановича. — М.: Издательство Наука, 1973. — 832 с.
Ильин В. А., Ким Г. Д. Линейная алгебра и аналитическая геометрия. — М.: Проспект, 2012. — 400 с.
Ильин В. А., Позняк Э. Г. Аналитическая геометрия. — М.: ФИЗМАТЛИТ, 2002. — 240 с.
Ильин В. А., Позняк Э. Г. Линейная алгебра: Учебник для вузов - 4-е изд. — М.: Наука. Физматлит, 1999. — 296 с. — ISBN 5-02-015235-8.
Александров П. С. Курс аналитической геометрии и линейной алгебры. — М.: ФИЗМАТЛИТ, 1979. — 511 с.
Беклемишев Д. В. Курс аналитической геометрии и линейной алгебры : учебник для вузов. – 11-е изд., испр. — М.: ФИЗМАТЛИТ, 2006. — 312 с. — ISBN 5-9221-0691-0.

[:0-1] Иванов А. Б. Эллипсоид//Математическая энциклопедия. — М., 1984. — Т. 5. — С. 978.

[2] Выгодский М.Я. Справочник по высшей математике. — М., 2006. — С. 241.

[3] Беклемишев Д. В. Курс аналитической геометрии и линейной алгебры. — М., 2006. — С. 89.

[4] Выгодский М.Я. Справочник по высшей математике. — М., 2006. — С. 243.

[5] Александров П. С. Курс аналитической геометрии и линейной алгебры. — 1979, М. — С. 203.

[6] Выгодский М.Я. Справочник по высшей математике. — М., 2006. — С. 242.

[7] Эллипсоид//Математический энциклопедический словарь. — М., 1988. — С. 649—650.

[8] Ильин В. А., Позняк Э. Г. Линейная алгебра: Учебник для вузов. — М., 1999. — С. 211—212.

[:1-9] ¹ ² Ильин В. А., Позняк Э. Г. Линейная алгебра: Учебник для вузов. — М., 1999. — С. 223—224.

[10] Корн Г., Корн Т. Справочник по математике. — М., 1973. — С. 48.

[11] Ильин В. А., Позняк Э. Г. Линейная алгебра. — М., 1999. — С. 218.
