Шина SCS
Шина SCS — упрощённая система кабельной разводки представляет собой технологию, основанную на шинном сетевом протоколе типа полевая шина. Шина SCS находит применение в области автоматизации дома и зданий. Наиболее широко используется в установках компаний bTicino и Legrand[1].
Общие характеристики

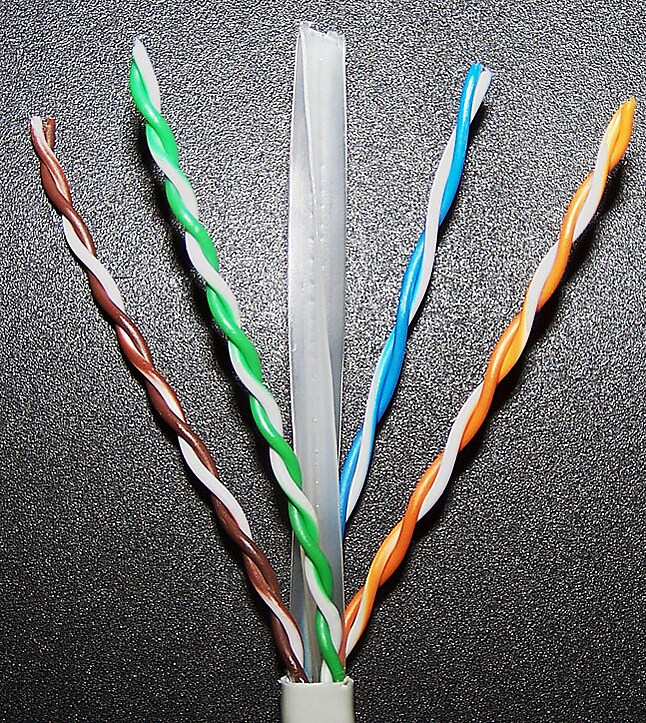

Шина SCS основана на экранированной витой паре, состоящей из двух гибких проводников; провода скручены, неэкранированы, с изоляцией 300/500 В, напряжение считается сверхнизким безопасным при обязательной двойной изоляции — в соответствии с правилами, установленными Международной электротехнической комиссией (CEI). Шина неполяризована, устройства должны поддерживать питание постоянного тока при любой полярности.
Схемы подключения
Возможны два типа разводки:
- Произвольная кабельная разводка — гибкое совмещение шинной и звёздной топологий, чаще используется для модернизации старых зданий.
- Звёздная разводка — все устройства подключаются к распределительному шкафу, чаще применяется для новых зданий.
Передача данных
По шине SCS передаются четыре различных типа сигналов, модулированных по частоте:
- Электропитание (27 В постоянного тока)
- Данные с тактовой частотой 9600 Гц
- Аудиосигнал
- Видеосигнал
В качестве протокола передачи данных используется множественный доступ с прослушиванием несущей и предотвращением коллизий (CSMA/CA).
Функциональные возможности
По шине SCS реализуются следующие функции:
- Управление освещением
- Автоматизация
- Трансляция аудиосигнала
- Энергоменеджмент
- Терморегулирование
- Видеодомофонная связь
- Система сигнализации
Все перечисленные функции используют общую технологию и идентичные процедуры настройки и установки.
Конфигурирование
Все устройства, подключённые к шине SCS, требуют ручной настройки для назначения адреса и режима работы (автоматическое обучение, за исключением системы сигнализации и расширителей, отсутствует). Существует два способа конфигурирования: физический и виртуальный[2].
- Физическая — с помощью нумерованных джамперов (конфигураторов), содержащих резисторы определённого номинала. Этот метод считается устаревшей (legacy) технологией, однако он сохраняется для обеспечения обратной совместимости при расширении старых инсталляций и для обслуживания ранее установленных систем[2].
- Виртуальная — с помощью специализированного программного обеспечения (например, MyHOME_Suite или Home + Project), подключённого к системе через Ethernet-шлюз. Этот способ является современным стандартом для новых инсталляций, так как предлагает больше возможностей. Адрес и режим работы записываются во внутреннюю энергонезависимую память устройства.
Применение физического конфигуратора имеет приоритет: его установка отменяет виртуальную конфигурацию, ранее записанную в память устройства.
Адресация устройств
Адресация устройств использует три 'цифры': A|PL|GR. Здесь A — комната, PL — нагрузка внутри комнаты (Point of Load), GR — группа. Группы позволяют логически объединять нагрузки в одной или разных комнатах. Не все устройства поддерживают групповую адресацию. Все устройства должны отвечать на широковещательное сообщение комнаты (AMB) и общее широковещательное сообщение (GEN). Ограничения количества адресов зависят от типа конфигурирования:
| Цифра | Физическая адресация | Виртуальная адресация | Примечание |
|---|---|---|---|
| A | 0-9 | 0-10 | максимум 11 комнат в одном домене SCS |
| PL | 1-9 | 0-15 | A=0,PL=0 запрещено, адресуемо 175 нагрузок в домене SCS |
| GR | 1-9 | 0-255 | групповое управление |
Стандартное ограничение системы MyHOME SCS составляет 175 адресов[3][4]. Для расширения адресного пространства в крупных инсталляциях используется интерфейс F422A. Каждый такой модуль добавляет в систему 175 адресов. К одному серверу можно подключить до двух интерфейсов, что увеличивает общее количество доступных адресов до 525 (175 базовых + 2 × 175)[3][4]. При использовании видеодомофона Classe300EOS в качестве сервера возможно подключение одного модуля расширения, что доводит общее число адресов до 350[4].
Для физической адресации используются 2 цифры, для виртуальной — 4. В крупных зданиях допускается расширение адресного пространства с помощью специальных мостов между доменами, однако не все типы сообщений могут проходить через такой мост.

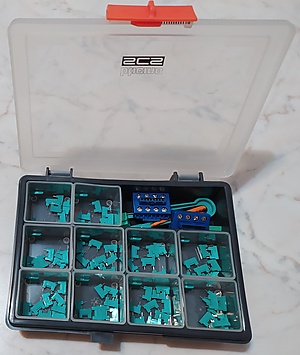

Значения джамперов физической конфигурации:
| Маркировка | Цвет | Номинал | Код | Назначение |
|---|---|---|---|---|
| (нет) | --- | беск. | --- | настройка по умолчанию — виртуальная |
| 0 | зелёный | 4659 кОм | 3501/0 | цифра |
| 1 | зелёный | 817 кОм | 3501/1 | цифра |
| 2 | зелёный | 673 кОм | 3501/2 | цифра |
| 3 | зелёный | 556 кОм | 3501/3 | цифра |
| 4 | зелёный | 471 кОм | 3501/4 | цифра |
| 5 | зелёный | 389 кОм | 3501/5 | цифра |
| 6 | зелёный | 329 кОм | 3501/6 | цифра |
| 7 | зелёный | 271 кОм | 3501/7 | цифра |
| 8 | зелёный | 218 кОм | 3501/8 | цифра |
| 9 | зелёный | 179 кОм | 3501/9 | цифра |
| GEN | синий | 100 кОм | 3501/GEN | общее широковещание |
| GR | синий | 68 кОм | 3501/GR | групповое широковещание |
| AMB | синий | 33 кОм | 3501/AMB | широковещание по комнате |
| AUX | синий | 2,2 кОм | 3501/AUX | вспомогательный канал |
| ON | синий | 120 кОм | 3501/ON | команда включения |
| OFF | синий | 150 кОм | 3501/OFF | команда выключения |
| 0/1 | синий | 180 кОм | 3501/01 | команда переключения (toggle) |
| PUL | синий | 2,2 кОм | 3501/PUL | команда кнопки (монопереключатель) |
| SLA | синий | 120 кОм | 3501/SLA | ведомое устройство другого управления |
| CEN | синий | 33 кОм | 3501/CEN | продвинутый сценарный режим |
| ↑↓ | синий | 100 кОм | 3501/T | управление жалюзи (вверх/вниз) |
| ↑↓M | синий | 68 кОм | 3501/TM | управление жалюзи (монопереключатель) |
Примечание: Представленные значения конфигураторов получены экспериментально, не из официальных таблиц. Значения резисторов близки стандарту EIA E96 с погрешностью до 1 %. Например, «4» согласно таблице — 471 кОм (реальный разброс 470—479 кОм). Официальная таблица 1999/2000 гг.: 0 = 4,7 M, 1 = 825 k, 2 = 681 k, 3 = 562 k, 4 = 475 k, 5 = 392 k, 6 = 332 k, 7 = 274 k, 8 = 221 k, 9 = 182 kОм — стандартные значения по E96, хотя интервал между каждым значением не одинаков.
Развитие системы
В 2024 году компания bTicino представила обновления для системы SCS, направленные на расширение её масштабируемости и модернизацию центральных компонентов. Ключевыми нововведениями стали новый сервер MyHOME Server SCS и интерфейс для расширения адресного пространства.
Интерфейс расширения адресов F422A
Анонсированный в октябре 2024 года интерфейс F422A предназначен для решения проблемы ограничения количества устройств в системе, которое ранее составляло 175 адресов. Каждый модуль F422A добавляет в систему 175 адресов. К одному серверу можно подключить до двух таких интерфейсов, что увеличивает общее количество доступных адресов до 525. Функция расширения поддерживается новыми серверами MyHOME F460 и F461, а также видеодомофоном Classe 300EOS with Netatmo. Интерфейс позволяет объединять несколько шин SCS в единую логическую систему, что актуально для крупных объектов, таких как большие виллы или коммерческие здания.
Сервер MyHOME Server SCS F460
В мае 2024 года был представлен обновлённый сервер F460, который отличается более компактным дизайном (4 DIN-модуля)[5]. Сервер изначально рассчитан на 175 адресов, но его возможности могут быть расширены с помощью интерфейсов F422A[5]. Конфигурация системы осуществляется через приложение Home+Project, а управление — локально и удалённо через приложение Home + Control с поддержкой голосовых ассистентов Amazon Alexa и Google Assistant[5].
Программное обеспечение и продуктовые линейки
В декабре 2024 года была выпущена новая версия программного обеспечения для систем управления на базе BUS/SCS (2.9.6100)[6]. В 2025 году остаётся актуальной серия электроустановочных изделий Living Now, которая включает цифровые устройства управления для системы MyHOME и интегрирует интеллектуальные технологии, в том числе устройства со встроенным ассистентом Amazon Alexa.
Сертификация
Устройства, подключаемые к шине SCS, сертифицированы IMQ и соответствуют следующим стандартам продукции:
- МЭК EN 60669-1 — общие требования к бытовым выключателям[7];
- МЭК EN 60669-2-1 — частные требования к электронным устройствам управления, таким как диммеры и контроллеры[8];
- EN 50090-2-2 — общие технические требования к электронным системам для домов и зданий (HBES), включая правила монтажа и функциональной безопасности[9];
- EN 50491-4-1 — общие требования к функциональной безопасности, заменивший отменённый стандарт EN 50090-2-3[10].
Интеграция
Взаимодействие с шиной SCS для разработчиков и интеграции со сторонними системами производится через шлюз и открытый высокоуровневый протокол англ. OpenWebNet. Доступны два типа шлюзов:
Эти шлюзы работают в обоих направлениях: преобразуют пакеты SCS в формат OpenWebNet и обратно. Открытый протокол OpenWebNet, поддерживаемый сообществом MyOpen, позволяет создавать собственное ПО для взаимодействия с устройствами SCS. Протокол SCS по своей сути является собственностью компании bTicino. Интеграция с другими полевыми шинами возможна только путём разработки программного обеспечения, использующего протокол OpenWebNet[11].
Для конечных пользователей интеграция с современными цифровыми сервисами осуществляется через центральные серверы, такие как MyHOME Server SCS F460. Этот сервер обеспечивает локальное и удалённое управление системой через приложение Home + Control, а также поддерживает голосовое управление с помощью ассистентов Amazon Alexa и Google Assistant.
