Трубная резьба

Резьба́ тру́бная — группа разновидностей резьбы, предназначенная для соединения труб, фитингов, элементов трубопроводов, запорной и регулирующей арматуры.

Не следует путать с дюймовыми крепёжными резьбами (UTS, BSW): размер трубной резьбы не физический диаметр нарезки, а условное число, характеризующее проходной диаметр стандартной трубы.

Резьба трубная цилиндрическая G / BSPP

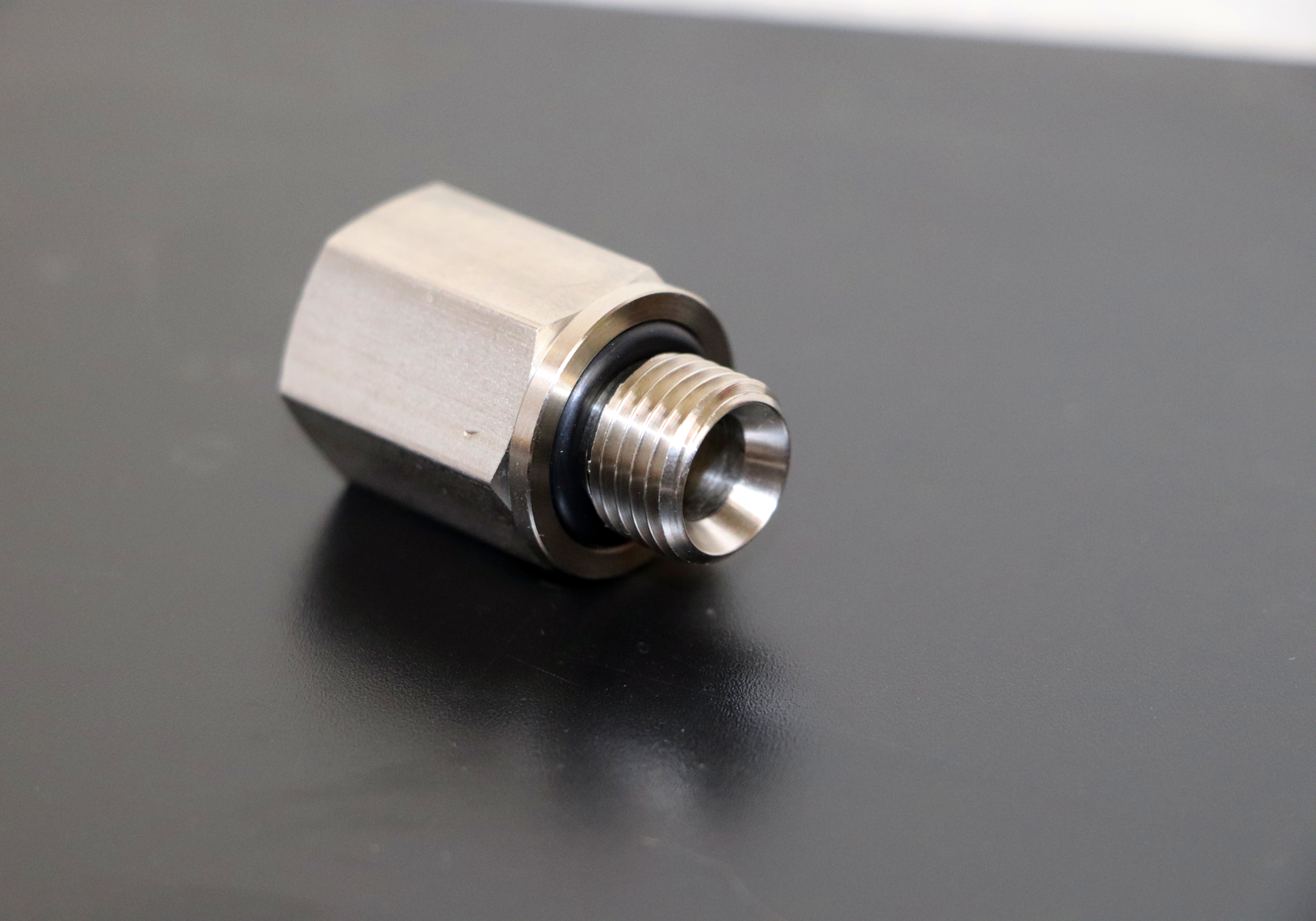

Патрубок с цилиндрической резьбой BSPP

Трубная цилиндрическая резьба применяется в цилиндрических резьбовых соединениях, а также в соединениях внутренней цилиндрической резьбы с наружной конической резьбой, нормируемой ГОСТ 6211-81 «Основные нормы взаимозаменяемости. Резьба трубная коническая». Основана на резьбе BSW (британский стандарт Уитворта — резьбы Уитворта) и совместима с резьбой BSP (англ. British Standard Pipe thread). Обозначается как BSPP (англ. British Standard Pipe Parallel thread).

На резьбу распространяются стандарты:

• ГОСТ 6357-81 «Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая»;
• ISO 228-1:2000 Pipe threads where pressure-tight joints are not made on the threads — Part 1: Dimensions, tolerances and designation;
• EN 10226;
• JIS B 0202 Parallel pipe threads.

Параметры резьбы

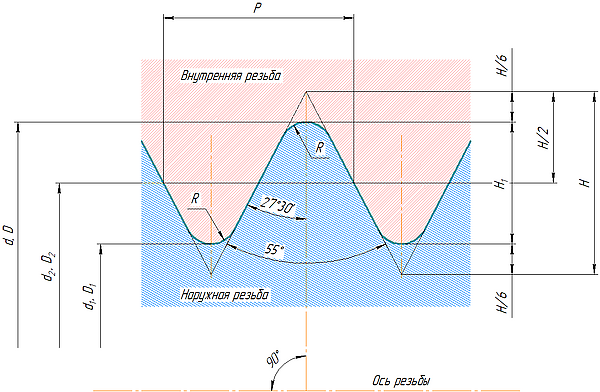

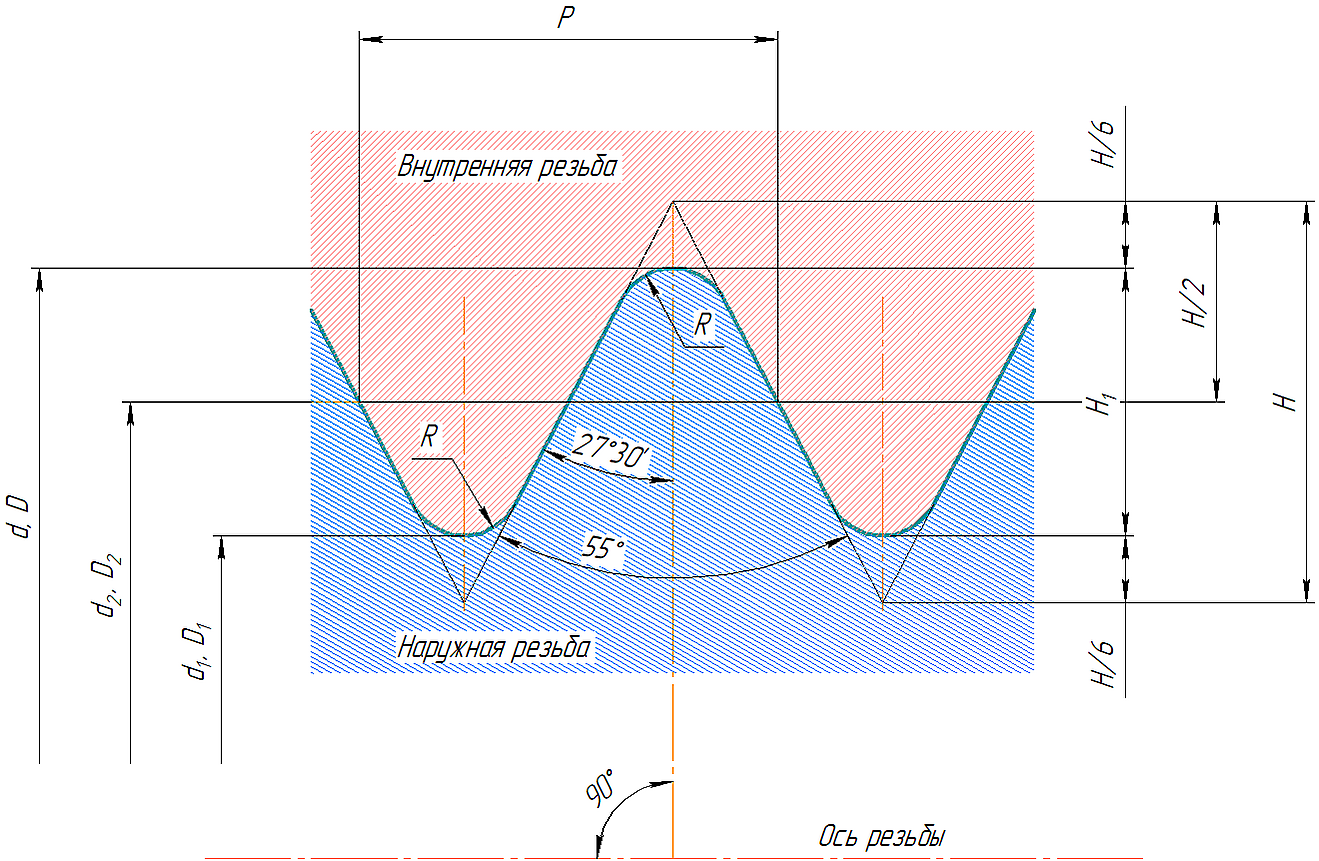

Номинальный профиль и размеры его элементов трубной цилиндрической резьбы

Дюймовая резьба с углом профиля при вершине 55°. Для резьбы данного типа существует четыре значения шага $P$: 0,907, 1,337, 1,814 и 2,309. Числовые значения определены из соотношения $P=25{,}4/z$ ($z$ —число ниток на дюйм) и округлением до третьего знака после запятой и приняты в качестве исходных при расчете основных элементов профиля.

Связь между высотой исходного треугольника $H$ и шагом $P$:

$H=0{,}960491\cdot P$

Рабочая высота профиля:

$H_{1}=0{,}640327\cdot P$

Радиус закруглении вершин и впадин резьбы:

$R=0{,}137329\cdot P$

Вершины наружной резьбы, а также внутренней резьбы могут быть выполнен с плоским срезом в случаях, когда исключена возможность соединения с наружной конической резьбой.

Минимальный размер трубной резьбы составляет ¹⁄₁₆ что соответствует 7,72 мм, максимальный — 6" или 163,8 мм, трубы диаметром свыше 6″ обычно свариваются или соединяются фланцами.

Основные размеры трубной цилиндрической резьбы

Обозначение размера резьбы		Число ниток на дюйм $z$	Шаг $P$	Диаметры резьбы
Ряд 1	Ряд 2			$d=D$	$d_{2}=D_{2}$	$d_{1}=D_{1}$
1⁄16		28	0,907	7,723	7,142	6,561
1⁄8				9,728	9,147	8,566
1⁄4		19	1,337	13,157	12,301	11,445
3⁄8				16,662	15,806	14,950
1⁄2		14	1,814	20,955	19,793	18,631
	5⁄8			22,911	21,749	20,587
3⁄4				26,441	25,279	24,117
	7⁄8			30,201	29,0З9	27,877
1		11	2,309	33,249	31,770	30,291
	1+1⁄8			37,897	36,418	34,939
1+1⁄4				41,910	40,431	38,952
	1+3⁄8			44,323	42,844	41,365
1+1⁄2				47,803	46,324	44,845
	1+3⁄4			53,746	52,267	50,788
2				59,614	58,135	56,656
	2+1⁄4			65,710	64,231	62,762
2+1⁄2				75,184	73,705	72,226
	2+3⁄4			81,534	80,055	78,576
3				87,884	86,405	84,926
	3+1⁄4			93,980	92,501	91,022
3+1⁄2				100,330	98,851	97,372
	3+3⁄4			106,680	105,201	103,722
4				113,030	111,551	110,072
	4+1⁄2			125,730	124,251	122,772
5				138,430	136,951	135,472
	5+1⁄2			151,130	148,651	148,172
6				163,830	162,351	160,872
$d$ — наружный диаметр наружной резьбы (трубы); $D$ — наружный диаметр внутренней резьбы (муфты); $D_{1}$ — внутренний диаметр внутренней резьбы; $d_{1}$ — внутренний диаметр наружной резьбы; $D_{2}$ — средний диаметр внутренней резьбы; $d_{2}$ — средний диаметр наружной резьбы. При выборе размера трубной резьбы первый ряд следует предпочитать второму.

Обозначение размера резьбы соответствует внутреннему диаметру трубы по одному из стандартов (Условный проход).

Условное обозначение состоит из буквы G, числового значения условного прохода трубы в дюймах, класса точности среднего диаметра (А, В) и буквы LH для левой резьбы. Например:

G1+¹⁄₂ — A

G3+¹⁄₂ LH — B

Резьба трубная коническая R / BSPT

Трубная коническая резьба применяется в конических резьбовых соединениях, а также в соединениях наружной конической резьбы с внутренней цилиндрической резьбой, нормируемой ГОСТ 6357-81 «Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая». Основана на резьбе BSW (англ. British Standard Whitworth) и совместима с резьбой BSP (англ. British Standard Pipe). Обозначается как BSPT (англ. British Standard Pipe Taper). Уплотнение достигается за счет смятия резьбы в месте резьбового соединения при ввёртывании штуцера.

На резьбу распространяются стандарты:

• ГОСТ 6211-81 «Основные нормы взаимозаменяемости. Резьба трубная коническая»;
• ISO 7-1:1994 Pipe threads where pressure-tight joints are made on the threads — Part 1: Dimensions, tolerances and designation

• DIN 2999;
• BS 21;
• JIS B 0203.

Параметры резьбы

Дюймовая резьба с конусностью 1:16 (угол конуса φ = 3°34′48″). Угол профиля при вершине 55°. Связь между высотой исходного треугольника $H$ и шагом $P$:

$H=0{,}960237\cdot P$.

Основные размеры трубной конической резьбы

Обозначение размера резьбы	Шаг $P$	Длина резьбы		Диаметры резьбы
		Рабочая	От торца трубы до основной плоскости	$d=D$	$d_{2}=D_{2}$	$d_{1}=D_{1}$
1⁄16	0,907	6,5	4,0	7,723	7,142	6,561
1⁄8		6,5	4,0	9,728	9,147	8,566
1⁄4	1,337	9,7	6,0	13,157	12,301	11,445
3⁄8		10,1	6,4	16,662	15,806	14,950
1⁄2	1,814	13,2	8,2	20,955	19,793	18,631
3⁄4		14,5	9,5	26,441	25,279	24,117
1	2,309	16,8	10,4	33,249	31,770	30,291
1+1⁄4		19,1	12,7	41,910	40,431	38,952
1+1⁄2		19,1	12,7	47,803	46,324	44,845
2		23,4	15,9	59,614	58,135	56,565
2+1⁄2		26,7	17,5	75,184	73,705	72,226
3		29,8	20,6	87,884	86,405	84,926
3+1⁄2		31,4	22,2	100,330	98,851	97,372
4		35,8	25,4	113,030	111,551	110,072
5		40,1	28,6	138,430	136,951	135,472
6		40,1	28,6	163,830	162,351	160,872
$d$ — наружный диаметр наружной резьбы (трубы); $D$ — наружный диаметр внутренней резьбы (муфты); $D_{1}$ — внутренний диаметр внутренней резьбы; $d_{1}$ — внутренний диаметр наружной резьбы; $D_{2}$ — средний диаметр внутренней резьбы; $d_{2}$ — средний диаметр наружной резьбы. При выборе размера трубной резьбы первый ряд следует предпочитать второму.

Условное обозначение согласно ГОСТ 6211-81: буква (R для конической наружной резьбы, R_c для конической внутренней резьбы, R_p для цилиндрической внутренней резьбы), числовое значение номинального диаметра резьбы в дюймах и буквы LH для левой резьбы. Например:

R 1 ¹⁄₂

R_c 3 ¹⁄₂ LH

Резьба NPSM

Резьба дюймовая трубная цилиндрическая (англ. NPSM — national pipe straight — mechanical) — американский стандарт резьбы по ANSI/ASME B1.20.1. Стандарт предусматривает размеры резьбы от ¹⁄₁₆″ до 24″ для труб по стандартам ANSI/ASME B36.10M, BS 1600, BS EN 10255 и ISO 65.

Параметры резьбы

Угол профиля при вершине — 60°. Связь между высотой профиля (высотой исходного треугольника) $H$ и шагом $P$:

$H=0{,}866025\cdot P$.

Обозначение размера резьбы NP, шаги и номинальные значения наружного, среднего и внутреннего диаметров резьбы, мм

Обозначение размера резьбы	Число ниток на дюйм $z$	Длина резьбы		Диаметры резьбы
		Рабочая	От торца трубы до основной плоскости	$d=D$	$d_{2}=D_{2}$	$d_{1}=D_{1}$
1⁄16	27	6,5	4,064	7,895	7,142	6,389
1⁄8		7,0	4,572	10,272	9,519	8,766
1⁄4	18	9,5	5,080	13,572	12,443	11,314
3⁄8		10,5	6,096	17,055	15,926	14,797
1⁄2	14	13,5	8,128	21,223	19,772	18,321
3⁄4		14,0	8,611	26,568	25,117	23,666
1	11+1⁄2	17,5	10,160	33,228	31,461	29,694
1+1⁄4		18,0	10,668	41,985	40,218	38,451
1+1⁄2		18,5	10,668	48,054	46,287	44,520
2		19,0	11,074	60,092	58,325	56,558
2+1⁄2	8			72,699
3				88,608
3+1⁄2				101,316
4				113,973
5				141,300
6				168,275
8				219,075
10				273,050
12				323,850

Резьба NPT

Резьба дюймовая трубная конусная (англ. NPT — national pipe taper) — американский стандарт на резьбу с конусностью 1:16 (угол конуса φ = 3°34′48″) или цилиндрическую (англ. NPS — national pipe straight) резьбу по ANSI/ASME B1.20.1. Резьба NPT соответствует ГОСТ 6111-52 «Резьба коническая дюймовая с углом профиля 60°». Также существует резьба NPTF (англ. national pipe taper — fuel), где уплотнение происходит за счёт смятия резьб. Стандарт предусматривает размеры резьбы от 1/16″ до 24″ для труб по стандартам ANSI/ASME B36.10M, BS 1600, BS EN 10255 и ISO 65.

Параметры резьбы

Угол профиля при вершине — 60°. Связь между высотой профиля (высотой исходного треугольника) $H$ и шагом $P$:

$H=0{,}866025\cdot P$.

Обозначение размера резьбы NPT, шаги и номинальные значения наружного, среднего и внутреннего диаметров резьбы, мм

Обозначение размера резьбы	Число ниток на дюйм $z$	Длина резьбы		Диаметр резьбы в основной плоскости
		Рабочая	От торца трубы до основной плоскости	$d=D$	$d_{2}=D_{2}$	$d_{1}=D_{1}$
1⁄16	27	6,5	4,064	7,895	7,142	6,389
1⁄8		7,0	4,572	10,272	9,519	8,766
1⁄4	18	9,5	5,080	13,572	12,443	11,314
3⁄8		10,5	6,096	17,055	15,926	14,797
1⁄2	14	13,5	8,128	21,223	19,772	18,321
3⁄4		14,0	8,611	26,568	25,117	23,666
1	11+1⁄2	17,5	10,160	33,228	31,461	29,694
1+1⁄4		18,0	10,668	41,985	40,218	38,451
1+1⁄2		18,5	10,668	48,054	46,287	44,520
2		19,0	11,074	60,092	58,325	56,558
2+1⁄2	8			72,699
3				88,608
3+1⁄2				101,316
4				113,973
5				141,300
6				168,275
8				219,075
10				273,050
12				323,850

Обозначается как NPT или K. Пример условного обозначения конической резьбы 3/ 4":

К ³⁄₄" ГОСТ 6111-52
