Сварочный флюс

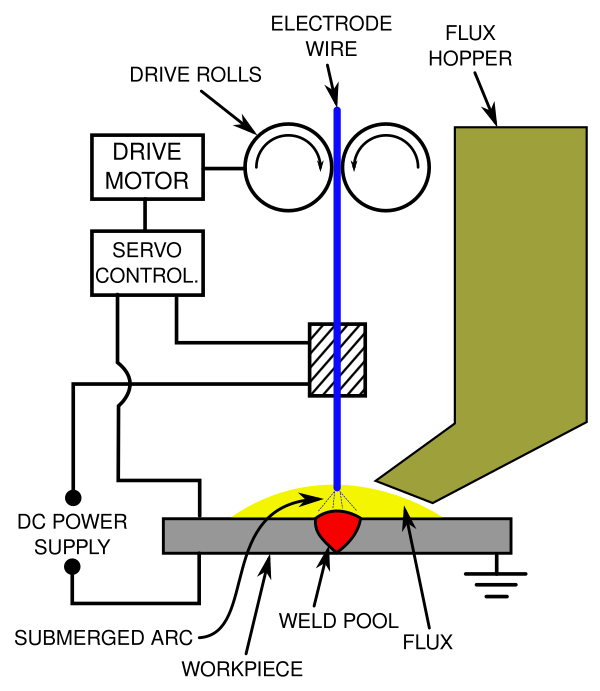

Флюсы классифицируют по способу изготовления, химическому составу и назначению.

По способу изготовления — разделяют на плавленые и неплавленые.

В состав плавленых входят только шлакообразующие компоненты. Их получают сплавлением составляющих компонентов. Изготовление флюса включает следующие процессы: размола до необходимых размеров сырья (марганцевая руда, кварцевый песок, мел и др.); смешивания их в определённых пропорциях; плавка в газопламенных или электропечах; грануляции с целью образования измельчённого до определённых размеров зерна флюса.

Неплавленые — это смесь порошкообразных и зернистых материалов, которая кроме шлакообразующих содержит раскислителей и легирующих элементов. Делятся на керамические — замешены на жидком стекле и испечённые — образованные спеканием без расплавления.

Отсутствие плавки позволяет вводить в состав флюса различные ферросплавы, металлические порошки, оксиды и др.

Неплавленые флюсы изготавливают следующим образом: компоненты измельчают, дозируют, усредняют. Затем замешивают с водным раствором жидкого стекла и гранулируют. Гранулы сушат и прокаливают. Используют преимущественно плавленые, которые имеют высокие технологические свойства и низкую цену. Плавленые различают по содержанию оксидов различных элементов. В качестве основных — входят оксиды марганца и кремния.

Марганец, имея большее сродство к кислороду восстанавливает оксиды железа и способствует выведению серы образуя сульфид.

Кремний способствует снижению пористости металла шва за счёт подавления процесса образования оксида углерода и является хорошим раскислителем.

По содержанию SiO 2 подразделяются на: высококремнистые (до 40 … 45 % SiO 2), низкокремнистые (до 0,5 % SiO 2) и безкремнистые.

По содержанию MnO делятся на: высокомарганцевые (> 30 % MnO), среднемарганцевые (15—30 % MnO) и низкомарганцевые.

По назначению различают флюсы для сварки: низкоуглеродистые, легированные, для спецсталей, для цветных металлов.

Для сварки углеродистых и низколегированных сталей используют высококремнистая флюсы, содержащие большое количество SiO 2 i MnO i имеют кислый характер. Для сварки легированных сталей — низкокремнистые, с повышенным содержанием СаО, MgO, CaF 2 , имеющие слабокислую характер; Для сварки высоколегированных сталей с большим содержанием легкоокисляемых элементов (Cr, Mo, ​​Ti, Al и др.) — безкремнистые, на основе CaO, CaF 2 , Al 2 O 3 и бескислородные фторидные флюсы, содержащие 60—80 % CaF 2 и имеют основной или нейтральный характер.

Для сварки сталей, цветных металлов и сплавов используют неплавленые керамические флюсы, содержащие мрамор, плавиковой шпат, фториды или хлориды щёлочноземельных металлов, ферросплавы сильных раскислителей (Si, Ti, Al), легирующие элементы и чистые металлы. Такие шлаки имеют основной или нейтральный характер и обеспечивают в металле шва заданный содержание легирующих элементов.

• ГОСТ 9087-81 Флюсы сварочные плавленые. Приведено около 50 марок сварочных флюсов и требования к ним.
