Электри́ческая дуга́ (во́льтова дуга́, дугово́й разря́д) — один из видов электрического разряда в газе.

Впервые описана в 1801 году британским учёным сэром Гемфри Дэви в «Журнале натурфилософии, химии и искусств» (Journal of Natural Philosophy, Chemistry, and the Arts) и продемонстрирована им на заседании Королевского научного общества, а в 1802 году — русским учёным В. Петровым в книге с характерным названием «Известие о гальвани-вольтовских опытах посредством огромной батареи, состоявшей иногда из 4200 медных и цинковых кружков» (Санкт-Петербург, 1803). Электрическая дуга является частным случаем четвёртой формы состояния вещества — плазмы — и состоит из ионизированного, электрически квазинейтрального газа. Присутствие свободных электрических зарядов обеспечивает проводимость электрической дуги.

Физические явления

Электрическая дуга между двумя электродами в воздухе при атмосферном давлении образуется следующим образом:

При увеличении напряжения между двумя электродами до определённого уровня в воздухе между электродами возникает электрический пробой. Напряжение электрического пробоя зависит от расстояния между электродами и других факторов.

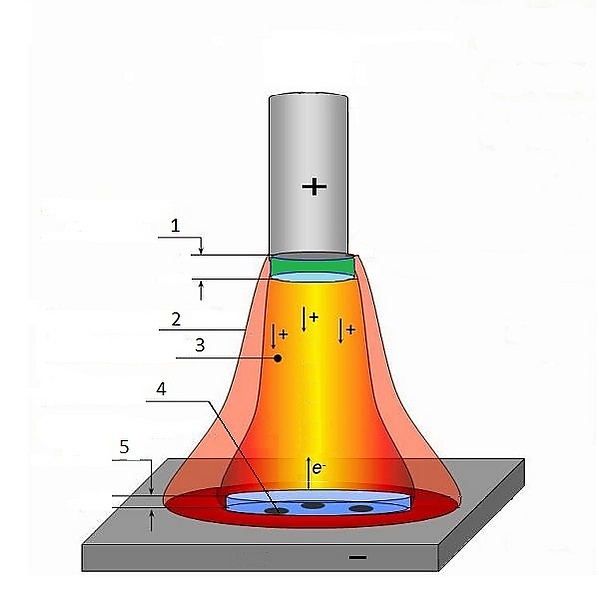

Строение электрической дуги при дуговой сварке. 1-анодная область, 2-область дуги и защитного газа, 3-дуга, 4-катодные пятна, 5-катодная область

Электрическая дуга состоит из катодной и анодной областей, столба дуги, переходных областей. Толщина анодной области составляет 0,001 мм, катодной области — около 0,0001 мм.

Температура в анодной области при сварке плавящимся электродом составляет около 2500 … 4000°С, температура в столбе дуги — от 7 000 до 18 000°С, в области катода — 9000—12000 °С.

Столб дуги электрически нейтрален. В любом его сечении находятся одинаковое количество заряженных частиц противоположных знаков. Падение напряжения в столбе дуги пропорционально его длине.

Сварочные дуги классифицируют по:

• Материалам электрода — с плавящимся и неплавящимся электродом;
• Степени сжатия столба — свободную и сжатую дугу;
• По используемому току — дуга постоянного и дуга переменного тока;
• По полярности постоянного электрического тока — прямой полярности («-» на электроде, «+» — на изделии) и обратной полярности;
• При использовании переменного тока — дуги однофазная и трёхфазная.

Применение

Электрическая дуга, как мощный и концентрированный источник тепла, используется при электродуговой сварке и плазменной резке металлов, для выплавки стали в дуговых печах, инициировании взрывчатого вещества в электродетонаторах. Также дуга может быть использована для нагрева рабочего тела в электроракетных двигателях.

Совместное действие нагрева от дуги и ударных волн, возникающих при схлопывании дугового канала, используется при электроэрозионной обработки. Объёмные пульсации плазменного канала высокочастотной дуги используется для звуковоспроизведения в ионофонах.

Яркое излучение дуги используется для освещения. Дуговыми были первые серийные источники электрического света — свечи Яблочкова. Определённое распространение получили мощные источники света на основе электрической дуги — дуговые электролампы. В зависимости от состава среды в которой горит дуга такие лампы могут быть как прямого излучения (ксеноновая дуговая лампа, угольная дуговая лампа, натриевая газоразрядная лампа), так и косвенного, с помощью люминофоров — ртутная газоразрядная лампа.

Влияние на состав плазмы дугу материала электродов используют в вакуумно-дуговом нанесении покрытий и в спектроскопии, например, в стилоскопах, для получения спектра излучения исследуемого образца.

Особенности физики зажигания дуги (необходимость катодного пятна) используют в ртутных выпрямителях.

Иногда используется свойство нелинейной вольт-амперной характеристики дуги (см. автомат гашения поля, разрядники).

Борьба с электрической дугой

В ряде устройств явление электрической дуги является вредным. Это, в первую очередь, контактные коммутационные устройства, используемые в электроснабжении и электроприводе: высоковольтные выключатели, автоматические выключатели, контакторы, секционные изоляторы на контактной сети электрифицированных железных дорог и городского электротранспорта. При отключении нагрузок вышеуказанными аппаратами, между размыкающимися контактами возникает дуга.

Механизм возникновения дуги в данном случае следующий:

• Уменьшение контактного давления — количество контактных точек уменьшается, растёт сопротивление в контактном узле;
• Начало расхождения контактов — образование «мостиков» из расплавленного металла контактов (в местах последних контактных точек);
• Разрыв и испарение «мостиков» из расплавленного металла;
• Образование электрической дуги в парах металла (что способствует большей ионизации контактного промежутка и трудности при гашении дуги);
• Устойчивое горение дуги с быстрым выгоранием контактов.

Для минимального повреждения контактов необходимо погасить дугу в минимальное время, прилагая все усилия по недопущению нахождения дуги на одном месте (при движении дуги, теплота выделяющаяся в ней будет равномерно распределяться по телу контакта).

Для выполнения вышеуказанных требований применяются следующие методы борьбы с дугой:

• охлаждение дуги потоком охлаждающей среды — жидкости (масляный выключатель); газа — (воздушный выключатель, автогазовый выключатель, масляный выключатель, элегазовый выключатель), причём поток охлаждающей среды может проходить как вдоль ствола дуги (продольное гашение), так и поперёк (поперечное гашение); иногда применяется продольно-поперечное гашение;
• использование дугогасящей способности вакуума — известно, что при уменьшении давления газов, окружающих коммутируемые контакты до определённого значения, приводит к эффективному гашению дуги (в связи с отсутствием носителей для образования дуги) вакуумный выключатель.
• использование более дугостойкого материала контактов;
• применение материала контактов с более высоким потенциалом ионизации;
• применение дугогасительных решёток (автоматический выключатель, электромагнитный выключатель). Принцип применения дугогашения на решётках основан на применении эффекта околокатодного падения в дуге (большая часть падения напряжения в дуге — это падение напряжения на катоде; дугогасительная решётка — фактически ряд последовательных контактов для попавшей туда дуги).
• использование дугогасительных камер — попадая в камеру из дугостойкого материала, например слюдопласта, с узкими, иногда зигзагообразными каналами, дуга растягивается, сжимается и интенсивно охлаждается от соприкосновения со стенками камеры.
• использование «магнитного дутья» — поскольку дуга сильно ионизирована, то её в первом приближении можно полагать как гибкий проводник с током; создавая специальными электромагнитами (включённых последовательно с дугой) магнитное поле можно создавать движение дуги для равномерного распределения тепла по контакту, так и для загона её в дугогасительную камеру или решётку. В некоторых конструкциях выключателей создаётся радиальное магнитное поле, придающее дуге вращательный момент.
• шунтирование контактов в момент размыкания силовым полупроводниковым ключом тиристором или симистором, включеным параллельно контактам, после размыкания контактов полупроводниковый ключ отключается в момент перехода напряжения через ноль (гибридный контактор, тирикон).

Воздействие на организм человека

Электрическая дуга создаёт сильное излучение в широком диапазоне волн. При горении в воздухе около 70 % энергии излучения приходится на ультрафиолет, 15 % — на видимое излучение и 15 % — на инфракрасное. Воздействие на глаза может привести к электроофтальмии, а на кожу — к ожогам. Для защиты глаз и лица сварщики используют специальные сварочные маски с тёмным светофильтром. Для защиты тела — термостойкую спецодежду.

Учитывая то, что дуговой разряд по сути является открытым проводником, то прямое воздействие дуги на человека приведёт к электротравме.
