Сваи Франки

Сваи с извлекаемой оболочкой (Сваи – Франки) вид буронабивных свай из монолитного бетона с расширенным основанием. [1][2] Разработан бельгийским инженером Эдгардом Франкиноулем в 1909 году. [3]

Может применяться к различным условиям площадки и до сих пор широко используется [3] [4] [5] из-за его высокой допустимой нагрузки на растяжение и относительно низкого уровня шума и вибрации грунта при устройстве свай. [4]

История

Эдгар Франкиноул подал заявку на патент на производство сваи Франки в июле 1909 года. Затем он вместе с льежским чиновником Эдмоном Бааром стал соучредителем геотехнической компании Frankipile (Société des Pieux Armés Frankignoul ) с целью коммерциализации системы свай Franki. К 1929 году этот метод был внедрен 34 международными дочерними компаниями и держателями лицензий. [3] Сваи Франки претерпели несколько изменений с момента создания. Сухая бетонная пробка (ВПТ) не использовалась в конструкции 1926 года. [3] До ВПТ сваи имела теряемый башмак. [1][3]

Применение

Сваи Франки могут использоваться в качестве мощных элементов глубокого фундамента без необходимости земляных работ и водоотвода. [5] Они эффективны, когда несущая спососбность грунта недостаточна.[6] [7] Наиболее эффективны в песчанных и супесчанных грунтах. [5] Не рекомендуется использовать в дисперсных глинистых грунтах, где уплотнение невозможно. [5] Свайная система Franki является самой тихой из приводных систем и поэтому используется в условиях, когда высокий уровень шума может вызвать экологические проблемы. [4]

Установка сваи Франки

  1. Заливку безусадочного бетона заливают на дно стальной забивной трубы, вертикально уложенной на землю. Затем по бетону вбивают дизельный отбойный молоток, формируя водонепроницаемую бетонную пробку. [1] [5] [6] [7]
  2. Бетонная пробка забивается в землю отбойным молотком. Труба также втягивается в землю из-за трения между сталью и бетоном. [1] [5] [6] [7]

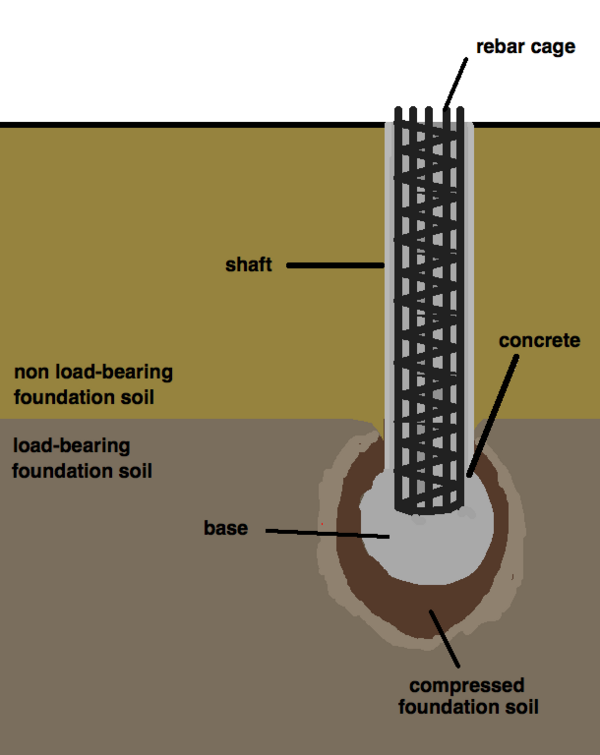

  3. Когда желаемая глубина достигнута, труба удерживается на месте направляющими — конструкциями, которые направляют и выравнивают сваю и молот. [8] Затем к бетону прикладывают молоток, выбивая его наружу через нижнюю часть сваи и формируя грибовидное основание. [1] [5] [6] [7]
  4. В этот момент в бетон можно вбить цилиндрический арматурный каркас, если требуется дополнительное армирование. [1] [5] [6] [9]
  5. Заливаются дополнительные порции бетона, одновременно вытягивая стальную оболочку до образования ствола сваи. [1] [5] [6] [7]

Вариации

  • Небольшие порции бетона могут быть добавлены во время формирования основания [7], чтобы увеличить основание и улучшить характеристики осадки сваи. [4]
  • Сваи Франки могут быть установлены с наклоном до 4:1. [6] Наклонные сваи Franki всегда армированы и особенно подходят для конструкций, подверженных динамическим нагрузкам . [1]
  • Методы проходки, такие как керн с открытым концом, бурение горных пород и конструкция композитного ствола, иногда используются для решения уникальных проблем на строительной площадке. [4]
