Рейсфедер
Рейсфе́дер[1] (нем. Reißfeder), Расфе́дер[2] — чертёжное перо[3][4], чертёжный инструмент для проведения линий и знаков на бумаге тушью или краской.

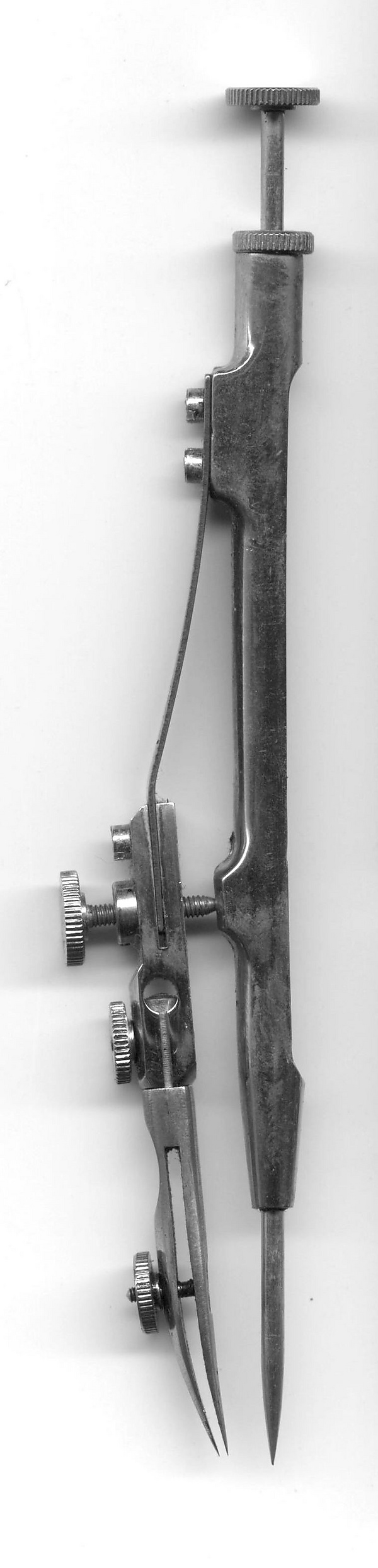

Рейсфедер состоит из двух пружинящих створок, соединённых в одной точке ручкой. Щель между ними заполняется тушью или краской. Ширина линии регулируется поворотом небольшой гайки с насечкой[5].
История
Рейсфедер был изобретён в XVIII веке. На то время он входил в обязательный набор (прибор) для создания точных карт и чертежей — готовальню. Это был передовой инструментарий, который позволял чётко создавать необходимые изображения. В начале XX века его значительно усовершенствовали. Неудобство инструмента заключалось в том, что трудно было обращаться с тушью, она всё время заканчивалась, текла и так далее. Именно для устранения этих недостатков был создан рапидограф — инструмент с пишущим узлом определённого диаметра и сменными баллончиками с тушью. Но, в отличие от рапидографа, а) одним рейсфедером можно проводить линии разной толщины, б) кроме туши в него можно заправлять водорастворимые краски, в) линия на бумаге получается более изящная и идеальная («звенящая»), г) рейсфедер более долговечен[6].
Разновидности рейсфедеров
- Металлический рейсфедер с регулировочной гайкой.
- Стеклянный рейсфедер из стеклянных трубок с пишущей частью разных диаметров.
- Рапидографы.
ГОСТ 28950-91[7] перечисляет следующие виды рейсфедеров:
- Обыкновенный рейсфедер
- Ножевидный рейсфедер
- Широкий рейсфедер с делительной гайкой
- Рейсфедер с делительной гайкой
- Кривой рейсфедер
- Двойной кривой рейсфедер
- Двойной рейсфедер
- Узкий (катастерный) рейсфедер
Использование
Черчение
При черчении рейсфедером можно работать от руки, преимущественно при художественно-оформительских работах, а также с помощью специальной линейки, имеющей выступ, предотвращающий подтекание туши под линейку, циркуля, лекала и так далее.
Каллиграфия
В каллиграфии рейсфедер используется для написания букв, цифр и так далее.
Рисование
В рисовании в рейсфедер вставляли остро очинённый кусок кровавика (затверделая железистая известь, Haematites)[8].
Разное
В фильме «Служебный роман» рейсфедер упоминается секретаршей Верочкой как инструмент, способный применяться (за неимением пинцета) для выщипывания волос бровей.
При нанесении лака на печатные платы для последующего травления в рейсфедер вместо чернил вливают лак .[9]
Оказание первой помощи
При помощи рейсфедера удобно вынуть занозу.
