Радиолокационное синтезирование апертуры

SAR обеспечивает дистанционное зондирование с высоким разрешением, не зависящее от высоты полёта и погодных условий^[3], поскольку можно выбирать рабочие частоты, минимально затухаемые атмосферой. SAR работает как днём, так и ночью, поскольку сцена освещается собственными импульсами радара^[4].^[5][6]

Изображения SAR широко применяются при дистанционном зондировании и картографировании поверхности Земли и других планет. Области использования включают топографию, океанографию, гляциологию, геологию (например, различение типов рельефа и сканирование подповерхностных структур). В лесном хозяйстве SAR позволяет определять высоту деревьев, биомассу и признаки вырубки. Многообразие технологий interferometrical SAR открывает возможности мониторинга вулканов и землетрясений, а также стабильности гражданской инфраструктуры, например, мостов^[7]. SAR используется в экологическом мониторинге, например, при утечках нефти, наводнениях^[8], отслеживании изменения городской застройки^[9], а также военным наблюдением и оценкой обстановки^[6]. SAR может использоваться и в так называемом обратном синтезе апертуры, когда движущаяся цель наблюдается стационарной антенной на протяжении длительного времени.

Синтезаторная апертура — это изображающий радиолокатор, установленный на движущейся платформе^[10]. SAR — это доплеровская технология. Принцип основан на том, что «отражения радиолокаторов от дискретных объектов в поле обзора движущегося луча имеют незначительный доплеровский, или скоростной, сдвиг относительно антенны»^[11].

Карл Уайли, работая в фирме Goodyear, Аризона (ставшей позже Goodyear Aerospace, а затем корпорацией Lockheed Martin) в 1951 году, выдвинул принцип — поскольку каждый объект в радиолокационном луче движется относительно антенны с немного различной скоростью, каждый будет иметь собственный доплеровский сдвиг. Точное частотное исследование отраженного сигнала позволяет получить детализированное изображение^[12].

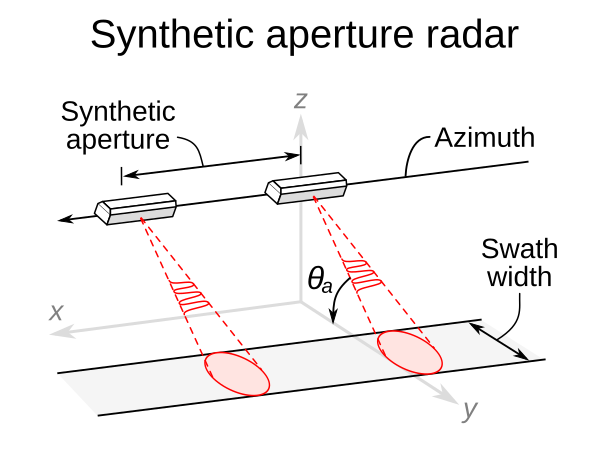

Реализация этого принципа требует последовательного излучения электромагнитных волн, приёма их эхосигналов и оцифровки для дальнейшей обработки. Поскольку передача и приём происходят в разные моменты времени, позиции антенны меняются, а их согласованное объединение формирует виртуальную апертуру, существенно превышающую физическую ширину антенны. Это и называется «синтетической апертурой» и обеспечивает функцию изображающего радара^[6]. Диапазон («дальность») перпендикулярен к траектории полёта и к азимуту (или вдоль трассы).

Трёхмерная обработка выполняется в два этапа. Сначала производится фокусировка по азимуту и дальности — результатом является двумерное изображение (азимут-дальность) с высоким разрешением. Затем используется цифровая модель рельефа (DEM) для измерения фазовых различий между сложными изображениями, полученными под разными углами, позволяя вычислить высоту^[13]. Вторая стадия требует дополнительных процедур — совместной привязки изображений и фазовой калибровки^[4].^[14]

Использование нескольких базисов позволяет расширять 3D-визуализацию на временное измерение — так реализуются 4D и многомерные подходы SAR для съёмки городских и других сложных сцен, что повышает производительность по сравнению с классической интерферометрией устойчивых отражателей (PSI)^[15].

Основные алгоритмы SAR моделируют сцену как набор точечных отражателей (см. приближение Борна). Практически все реализуют применение согласованного фильтра к необработанным данным для каждой пиксельной точки, где коэффициенты фильтра определяются откликом отдельных отражателей^[16]. Исторически исходные данные записывались на плёнку, а последующая обработка осуществлялась оптическими методами с помощью системы линз разной формы. Более современные подходы используют фазовые методы и цифровую обработку — например, алгоритм «диапазон-доплер» (Range-Doppler).

Существует набор спектральных методов оценки отклика SAR, включая БПФ (БПФ), методы Капона, APES, SAMV, а также подпространственные методы (MUSIC, выделение собственных векторов), а также методы обратной проекции для формирования изображения. Каждый из методов обладает своими достоинствами и недостатками — подробнее см. в специализированных источниках^[10].^[6][17]

Алгоритм обратной проекции (Backprojection) применяется для согласования принятого и ожидаемого сигнала по временным и пространственным координатам, эффективно компенсирует движение платформы и применим при изображении в различных геометриях — в том числе для съёмки с геостационарных спутников^[18][19].

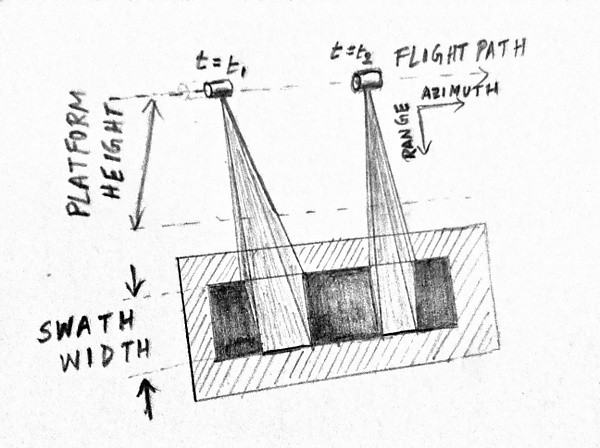

В данном режиме антенна фиксирована, осуществляется последовательное излучение вдоль траектории полёта с частотой, равной частоте повторения импульсов. Итоговое разрешение определяется накоплением возвращённых сигналов для каждого пикселя^[20].

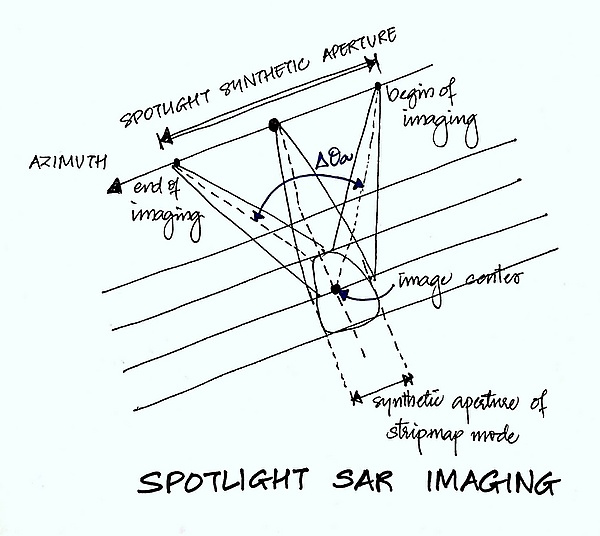

В режиме подсвечивания антенна поворачивается так, чтобы направлять луч на одну область более долгое время по мере движения носителя, что даёт более высокое разрешение, но меньшую площадь покрытия^[21].

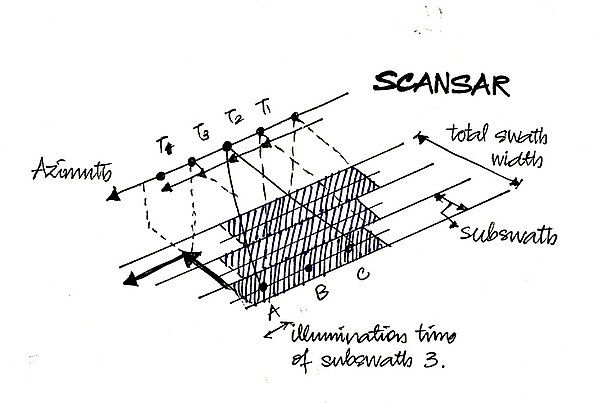

В режиме ScanSAR антенный луч периодически сканирует большую зону, но азимутальное разрешение снижается из-за уменьшения ширины азимутальной полосы^[22].

SAR-поляриметрия позволяет выделять качественные и количественные характеристики различных объектов по отражённой поляризации сигнала. Для анализа рассеяния применяется матрица рассеяния, основанная на комбинации горизонтальной и вертикальной поляризаций передачи и приёма^[23].

Существуют трёх- и четырёхкомпонентные модели (Фримена-Дёрдена, Ямагучи и др.), широко используемые для декомпозиции и классификации поляриметрических SAR-изображений, позволяя различать поверхности, объёмы, двойные отражения и спиральное рассеяние^[24][25].

Вместо отбрасывания фазовой составляющей, информация извлекается при сравнении фаз между двумя слабо отличающимися ракурсами. В зависимости от времени между съёмками можно получить либо рельеф (цифровая модель высот), либо изменения, связанные с движением поверхности (оседание, сдвиги, вулканизм)^[26][27].

Ультраширокополосный (UWB) SAR использует очень короткие импульсы или широкополосное частотное модулирование для увеличения разрешения по дальности вплоть до нескольких миллиметров. Основными ограничениями являются сложность проектирования при высокой мощности и низкий рабочий цикл приёма/передачи^[28].

В последнее десятилетие наблюдается быстрый рост коммерческого сектора SAR-технологий: частные компании запускают собственные орбитальные SAR-спутники для мониторинга окружающей среды, реагирования на чрезвычайные ситуации, обороны, наблюдения за инфраструктурой и судоходством. К числу крупнейших коммерческих операторов SAR относятся Capella Space (США), ICEYE (Финляндия), Airbus (миссии TerraSAR-X и PAZ). Развитие технологий миниатюризации спутников, облачных платформ анализа данных и искусственного интеллекта существенно повысило доступность и востребованность радиолокационных изображений среди государственных и коммерческих структур.

Активное развитие отрасли продолжилось в 2024—2025 годах. В августе 2024 года был запущен первый SAR-спутник ОАЭ «Foresight-1», положивший начало группировке компании Space42, созданной в результате слияния Bayanat и Yahsat^[29][30]. В 2025 году Space42 продолжила расширение, запустив в январе спутник «Foresight-2» и подготовив к запуску ещё три аппарата в октябре^[31][32]. Финская компания ICEYE 14 января 2025 года вывела на орбиту четыре новых спутника, планируя нарастить темпы до 20 запусков в год^[31]. Японская компания iQPS в 2024 году запустила два аппарата (QPS-SAR-7 и QPS-SAR-8)^[33] и заключила контракт с Rocket Lab на серию запусков в 2025 году для развёртывания группировки из 36 спутников^[34]. Китайские коммерческие компании также расширили своё присутствие: в октябре 2025 года были запущены спутники AIRSAT-03 и AIRSAT-04 с разрешением до 1 метра^[35].

Параллельно развиваются крупные государственные и научные программы. 30 июля 2025 года состоялся запуск совместного спутника НАСА и ISRO — NISAR^[36]. Аппарат предназначен для глобального мониторинга земных процессов, а его данные будут находиться в открытом доступе^[37]. В рамках европейской программы «Коперник» после выхода из строя спутника Sentinel-1B был ускорен запуск Sentinel-1C в 2024 году, а запуск Sentinel-1D запланирован на 4 ноября 2025 года^[38][39].

Схожий с SAR принцип реализован в фазированных антеннах, где используется набор реальных антенн, пространственно распределённых перпендикулярно лучу радара. В SAR синтетическая апертура создаётся за счёт движения одиночной антенны, последующая цифровая обработка данных моделирует сигнал, аналогичный поступающему от большой фазированной решётки. В электронике термин «синтетическая апертура» закрепился исторически, хотя с технической точки зрения это скорее симуляция, чем синтез.
