Пантограф (прибор)
Панто́граф (из др.-греч. πᾶν (παντός) «всё, всякий» + γράφω «пишу, рисую, описываю») — прибор, служащий для перечерчивания планов, карт и т. п. в другом, обычно более мелком масштабе.
Первый пантограф сконструирован в 1603 году учёным-иезуитом Кристофом Шейнером. Описания пантографа часто приводятся как иллюстрация при изучении подобных фигур в учебниках по геометрии.[1]
Устройство
Пантографы изготовляют различных размеров и разных конструкций (подвесные, на колёсиках и др.). Позволяют одну из вершин двигать по прямой линии.
Модификации
Идограф (iedograph) — усовершенствованный пантограф, изобретенный в 1821 году Уоллесом для масштабирования рисунков.[2][3]
Другие использования прибора
Пантограф студийный представляет собой механическую гарнитуру, составленную из звеньев в форме параллелограмма и предназначенную для фиксации в пространстве какого-либо прибора, например, микрофона или прожектора для съёмки.
Также устройство пантографа может использоваться для креплений зеркал, вешалок, элементов швейной машины и т. д.
Примеры в кинематографе
Гигантский пантограф используется в фильме Генри С. Миллера «Анаморф» для написания картины человеческой кровью.
Изображения

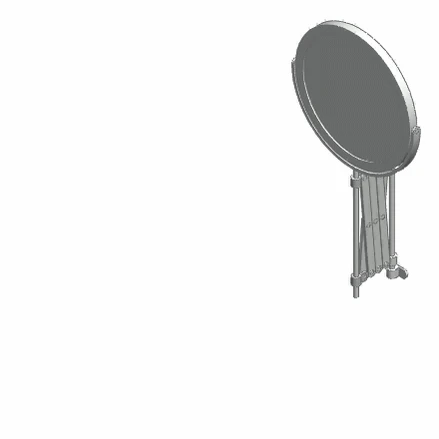

Зеркало на удлинителе

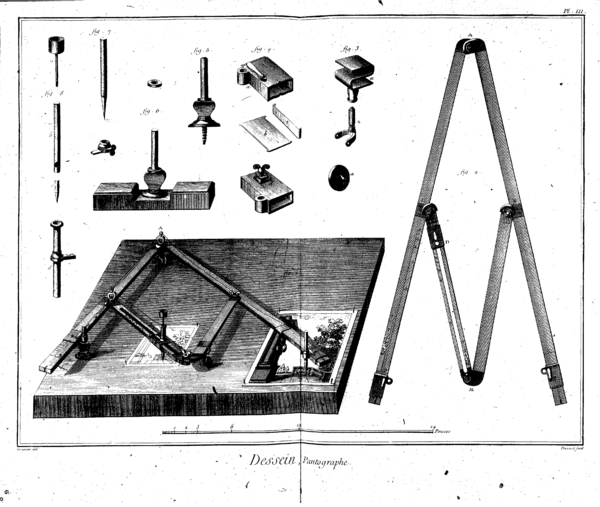

Encyclopedie volume 2b-215

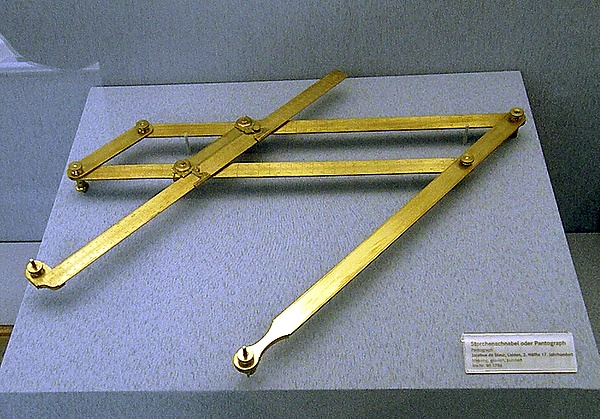

Чертёжный вариант пантографа
