Мелкосортно-проволочный стан

Мелкосо́ртно-про́волочный стан — прокатный стан с валками диаметром 250-350 мм для производства расширенного сортамента мелких сортовых профилей и катанки[1]. В условиях ограниченного пространства цеха нередко более целесообразным является размещение не двух сортопрокатных станов (мелкосортного и проволочного), а одного комбинированного стана, на котором можно было бы выпускать размерный сортамент обоих этих прокатных агрегатов. Такой подход позволяет также добиться существенной экономии финансовых средств.

Комбинированные мелкосортно-проволочные станы могут эффективно работать на металлургических комбинатах полного цикла, но наибольшее распространение они получили на мини-заводах, которые, в отличие от интегрированных металлургических комбинатов, не имеют доменных печей и конвертеров, а работают по технологической схеме «электродуговая печь — установка непрерывной разливки — прокатный стан». Целью таких предприятий является утилизация металлолома как сырья для электродуговых печей и обеспечение потребностей конкретного региона в выпуске сортовой стали (прежде всего строительного назначения)[2].

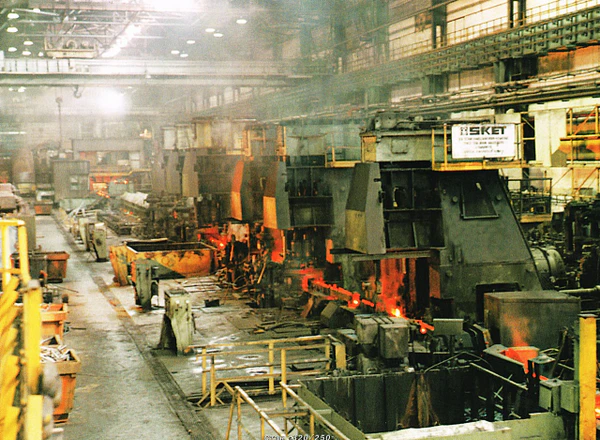

Мелкосортно-проволочный стан завода «Серп и молот»

Одним из первых вариантов такого комбинированного стана в нашей стране стал мелкосортно-проволочный стан 320/250 Московского металлургического завода «Серп и молот», введённый в эксплуатацию в 1983—1984 гг. В его состав входили 25 клетей: обжимная клеть дуо с валками диаметром 630 мм и длиной бочки 1600 мм, и 24 клети кварто. Эти прокатные клети располагались в составе четырёх непрерывных 6-клетевых групп с чередованием горизонтальных и вертикальных клетей (черновая 480/450, промежуточная 380, мелкосортная 320 и проволочная 250).

Стан работал на заготовке квадратного сечения 80—160 х 3000—6000 мм и выпускал профили круглого, квадратного и шестигранного сечения размером 5—40 мм из углеродистых, рессорно-пружинных, шарикоподшипниковых и быстрорежущих сталей. На финише стана технологический поток разделялся на две нитки. При прокатке прутков раскат после чистовой группы шёл на холодильник, а при прокатке катанки в бунтах – по другой нитке на проволочную группу и далее на моталки. Объём производства составлял 220 тыс. т/год. В 2008 г. этот прокатный стан был перенесён в г. Ярцево Смоленской обл.

Мелкосортно-проволочный стан завода «Амурсталь»

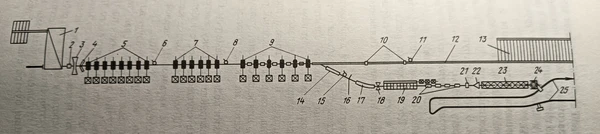

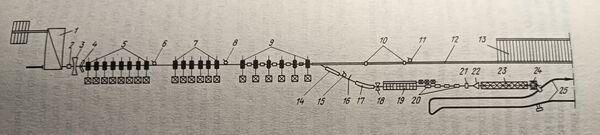

Примером мелкосортно-проволочного стана на мини-заводе является стан 320/150 электрометаллургического завода «Амурсталь» в Комсомольске-на-Амуре, введённый в строй в 1985—1987 гг. 20 клетей для производства прутковой стали были распределены на три группы, причём черновая насчитывала 8 горизонтальных клетей, промежуточная — 6 горизонтальных, а чистовая — 6 чередующихся горизонтальных и вертикальных клетей. Для производства катанки используется дополнительный 10-клетевой чистовой проволочный блок, перед которым расположена установка ускоренного контролируемого охлаждения для снижения образования окалины и улучшения механических свойств.

Для прокатки использовалась непрерывнолитая заготовка квадратного сечения 125 мм и длиной до 12 м. Размерный сортамент готовой продукции включал круг и арматуру диаметром 10—40 мм, квадрат 10—35 мм, шестигранник 10—38 мм, уголок 20—50 мм, а также швеллеры с высотой стенки 50 и 65 мм. Объём производства составлял 500 тыс. т/год, из них 150 тыс. т катанки диаметром 5,5—12 мм в бунтах[2].

Другие мелкосортно-проволочные станы в России и странах СНГ

В России в настоящее время работают также мелкосортно-проволочные станы на Магнитогорском металлургическом комбинате (стан 170), Абинском электрометаллургическом заводе (стан 210), заводе компании «Русполимет» в Кулебаках (стан 350/250), а также на Ростовском электрометаллургическом заводе (РЭМЗ) и Электростальском заводе тяжелого машиностроения (ЭЗТМ).

Из современных мелкосортно-проволочных станов на территории бывшего СССР можно назвать стан 320/150 Молдавского металлургического завода (г. Рыбница), введённый в строй в 1984 году[3][4]. Он имеет в своём составе черновую (10 горизонтальных клетей) и промежуточную (6 горизонтальных клетей) группы, за которыми металл поступает либо на чистовую группу клетей (3 горизонтальных и 2 вертикальных клети) при прокатке прутков, либо на проволочную 10-клетевую группу при прокатке катанки. Продукция завода включает круглый прокат диаметром 10—22 мм, уголок с полкой 25-—50 мм, швеллер высотой 50 мм, а также арматурный прокат диаметром 6—40 мм и длиной 6—12 м и катанку диаметром 5,5—14 мм в бунтах. Объём производства достигал 930 тыс. т/год.

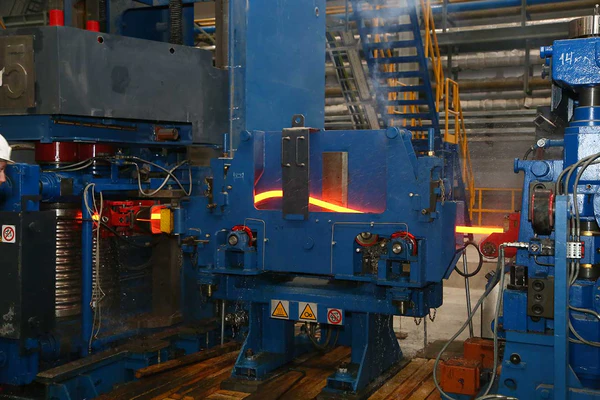

Другим примером служит стан 320/150 Белорусского металлургического завода (г. Жлобин), введённый в эксплуатацию в конце 2014 года[5]. Этот стан выпускает схожий сортамент: стальную катанку в бунтах диаметром 5,5—20 мм, арматурный прокат в бунтах диаметром 6—14 мм, сортовой прокат в бунтах диаметром 20—55 мм и сортовой прокат в прутках мерной длины диаметром 20—80 мм. Общая производительность составляет 700 тыс. т/год

В современных зарубежных мелкосортно-проволочных станах также активно применяют 4-клетевые блоки FRS (Flexible Reducing and Sizing) с устройством для быстрой перевалки, которое даёт возможность выполнить переход на прокатку другого типоразмера буквально за 5 минут. Это позволяет значительно повысить гибкость технологического процесса и существенно сократить простои оборудования[6].

Примечания

  1. ↑ Лопухов Г. А., Цирульников В. А., Куманин В. И., Фонштейн Н. М., Глинков Г. М., Ковалева Л. А., Самаров В. Н., Крашенинников А. И. Толковый металлургический словарь. Основные термины. — М.: Русский язык, 1989. — С. 346. — 480 с.
  2. ↑ 1 2 Целиков А. И., Полухин П. И., Гребеник В. М. и др. Машины и агрегаты металлургических заводов в 3 томах. Т. 3. Машины и агрегаты для производства и отделки проката. — М.: Металлургия, 1988. — С. 284-287. — 680 с.
  3. ↑ Сычков А. Б., Парусов В. В., Ивин Ю. А., Дзюба А. Ю., Зайцев Г. С. Особенности технологии производства высокоуглеродистой катанки // Вестник МГТУ им. Г. И. Носова. — 2014. — № 1. — С. 38-42. — ISSN 1995-2732.
  4. ↑ Сычков А. Б., Савьюк А. Н., Жигарев М. А., Берковский В. А., Крулик А. И. Развитие прокатного передела в ОАО «Молдавский металлургический завод» // Сталь. — 2010. — С. 60-65. — ISSN 0038-920Х.
  5. ↑ Реализация проекта строительства мелкосортно-проволочного стана на БМЗ выходит на финишную прямую // Металлоснабжение и сбыт. — 2014. — 3 октября.
  6. ↑ Мок П.-Й., Оверхаген К., Стелмахер У. Развитие технологии производства сортового проката // Чёрные металлы. — 2010. — № 11. — С. 30-39. Архивировано 11 апреля 2017 года.
