Дисковый затвор

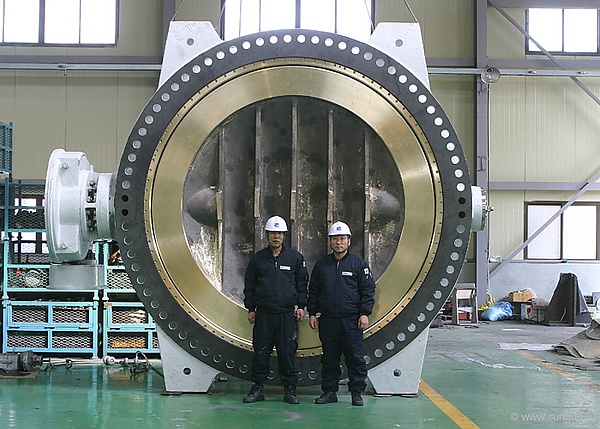

Дисковый затвор — тип трубопроводной арматуры, в котором запирающий или регулирующий элемент имеет форму диска, поворачивающегося вокруг оси, перпендикулярной или расположенной под углом к направлению потока рабочей среды[1]. Также эти устройства называют заслонками, поворотными затворами, герметичными клапанами, гермоклапанами[2]. Наиболее часто такая арматура применяется при больших диаметрах трубопроводов, малых давлениях среды и пониженных требованиях к герметичности рабочего органа, в основном в качестве запорной арматуры[3].

В дисковых затворах запирающий элемент, то есть затвор, имеет форму диска, который может перекрывать проход рабочей среде через кольцевое седло в корпусе путём поворота (как правило на 90°) затвора вокруг оси, перпендикулярной направлению потока среды, при этом ось вращения диска может являться его собственной осью (осевые дисковые затворы) или же не совпадать с осью (эксцентриковые дисковые затворы). В связи с некоторой схожестью формы затвора с бабочкой, в англоязычных странах дисковые затворы носят название butterfly valve[4][5].

Применение

  • для систем водо- и теплоснабжения;

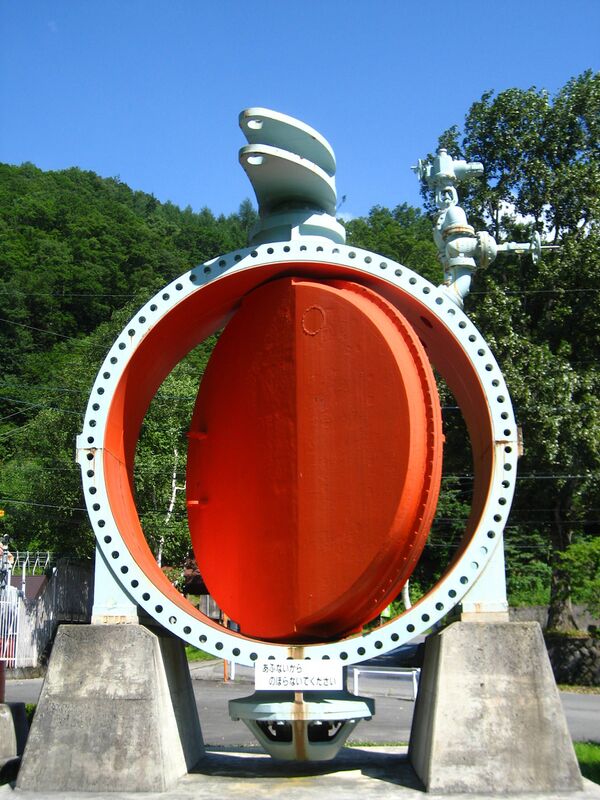

  • в гидроэнергетике и гидротехнике;
  • вентиляции и кондиционирования;
  • газоснабжения и газораспределения;
  • на спец. среды (абразивные среды, слабоагрессивные среды, бензин, морская вода и т. д.)
  • для систем пожаротушения.

Достоинства и недостатки

Дисковые затворы, как и шаровые краны, являются одними из самых современных и прогрессивных типов арматуры, обладающий многими важными достоинствами, среди которых:

Но имеются и недостатки, например:

  • в положении «открыто» диск располагается в проходе корпуса, что ухудшает гидравлические характеристики и делает весьма затруднённой очистку трубопровода при помощи механических устройств[6][7].
  • относительно большие (у кранов шаровых и задвижек моменты еще больше) крутящие моменты для управления затворами;

Класс герметичности «А» достигается не только на затворах с мягким седловым уплотнением, современные затворы с ламинарным уплотнением «металл по металлу» также имеют класс герметичности «А», в том числе при тестировании газом

Устройство и принцип действия

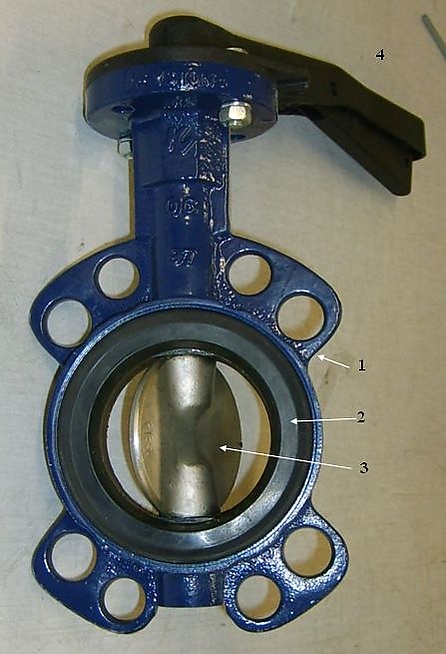

Дисковый затвор представляет собой короткий цилиндрический корпус (1), через который протекает рабочая среда. Внутри корпуса расположена подвижная часть, диск (3), имеющий возможность вращаться вокруг своей оси и таким способом, прижимаясь к уплотнительной поверхности корпуса (2), которая на поясняющем изображении выполнена с резиновым уплотнительным кольцом, перекрывать проход рабочей среды[6].

Типы дисковых затворов

  1. Поворотный, тип butterfly
  2. Поворотный затвор с двойным эксцентриситетом (2-х эксцентриковый)
  3. 3-х эксцентриковый дисковый поворотный затвор
  4. 4-х эксцентриковый дисковый поворотный затвор

Различия в конструкциях

Затвором (подвижной частью запорного органа) этих устройств может быть плоский диск или двояковыпуклый (линзовый), чечевичного сечения.

Конструкция дисковых затворов даёт возможность применения их на различных рабочих средах с обеспечением защиты от коррозии и повышенного износа внутренних поверхностей корпуса и диска, для чего используются различные способы. Самым простым из них является изготовление этих деталей из нержавеющих сталей с уплотнением резиновым кольцом (если защита не требуется, детали изготавливаются из углеродистой или легированной стали, корпуса также из чугуна). Существуют также конструкции, внутренние полости которых защищены химически- и износостойкими покрытиями в виде эластомерных или резиновых вкладышей в корпусе и резиновых или полимерных покрытий диска, что заменяет собой дополнительные прокладки.

Присоединение затвора к трубопроводу чаще всего стяжное, то есть отверстия по краю корпуса арматуры пронизывают шпильки от одного фланца трубопровода до другого, что идеально подходит к конструкции устройства, в редких случаях затворы изготавливаются с собственными фланцами для соединения с обратными фланцами трубопровода.

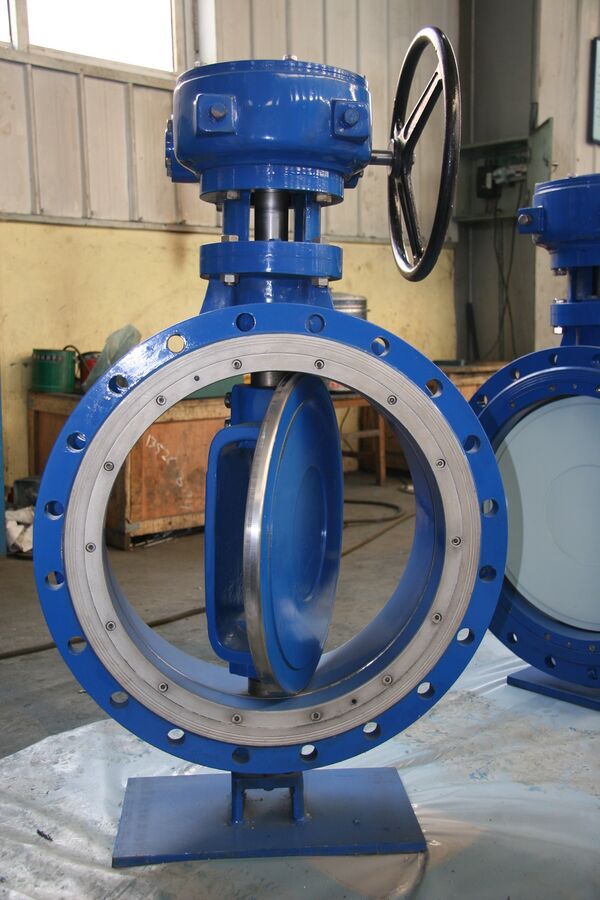

Управление дисковыми затворами сходно с управлением шаровыми кранами, так как эти типы арматуры требуют для полного открытия поворота запирающего элемента на 90°. Оно осуществляется вручную (на больших диаметрах с маховиком и редуктором) или механизированно, с помощью однооборотных или (для больших диаметров) многооборотных электроприводов, а также поршневых пневмо- и гидроприводов.

Разновидностью дисковых затворов являются герметичные клапаны, применяемые для установки на трубопроводы малых диаметров для небольших давлений и на воздуховоды, также с небольшими давлениями[6][7].
