Датчик движения

Линейные или угловые перемещения объекта преобразуются в выходные сигналы с помощью соответствующих преобразователей^[7]. Они применяются как в датчиках движения (перемещения), так и в других типах датчиков.

Работа датчика движения основана на анализе волн различных видов (акустических, оптических или радиоволн), поступающих на датчик из внешней среды.

В зависимости от наличия собственного излучателя или отсутствия такового, датчики делятся на:

• активные;
• пассивные;
• комбинированные (где одна часть излучает волны, а другая — приёмная — их регистрирует).

Большинство существующих датчиков движения представляет собой сочетание различных физических принципов работы, при этом датчики одного типа волн, как правило, используют одинаковый способ создания и обработки сигнала.

Наиболее распространённые типы:

• Пассивные инфракрасные (PIR) — наиболее доступный и часто используемый тип^[8]. По данным на 2024 год, на долю пассивных инфракрасных устройств приходилось от 32,4 % до 35,7 % мирового рынка датчиков движения^[9][10]. Принцип их работы основан на улавливании инфракрасного (теплового) излучения от объектов и реакции на его изменение^[11]. Преимущества: низкая стоимость и энергопотребление. Недостатки: возможность ложных срабатываний от потоков воздуха и источников тепла, а также неспособность обнаруживать движение за непрозрачными препятствиями^[12]. Широко используются для автоматизации освещения, кондиционирования, в автоматических дверях, а также в охранных системах.
• Микроволновые (СВЧ) — активные датчики, излучающие высокочастотные электромагнитные волны и анализирующие отражённый сигнал на основе эффекта Доплера^[8]. Преимущества: высокая чувствительность, способность обнаруживать движение через тонкие неметаллические препятствия (стены, двери, стекло) и независимость от температуры окружающей среды^[12]. Недостатки: более высокая стоимость и риск ложных срабатываний из-за высокой чувствительности, требующей точной настройки^[11].
• Ультразвуковые — активные датчики, использующие для обнаружения движения отражённые звуковые волны высокой частоты (ультразвук)^[8]. Преимущества: эффективны в помещениях сложной формы с большим количеством препятствий^[13]. Недостатки: чувствительны к помехам от других источников ультразвука^[14].
• Комбинированные — устройства, сочетающие две или более технологии для повышения надёжности. Наиболее распространённой является комбинация пассивного инфракрасного (PIR) и микроволнового (СВЧ) сенсоров; сигнал тревоги подаётся только при одновременном срабатывании обоих^[8]. Это обеспечивает максимальную точность и минимизирует ложные тревоги, но увеличивает стоимость устройства^[13]. Также существуют комбинированные фотоэлектрические и инфракрасные датчики.
• Томографические датчики.

Каждая технология имеет свои особенности и ограничения, что приводит к риску ложных срабатываний или, наоборот, пропусков движения. Для уменьшения числа ложных тревог и повышения надёжности системы применяются комбинированные датчики.

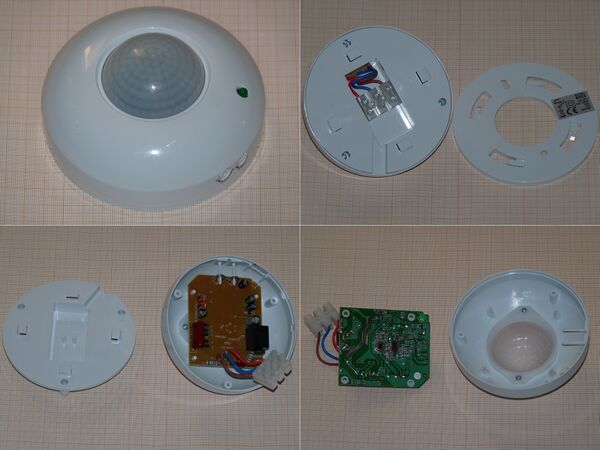

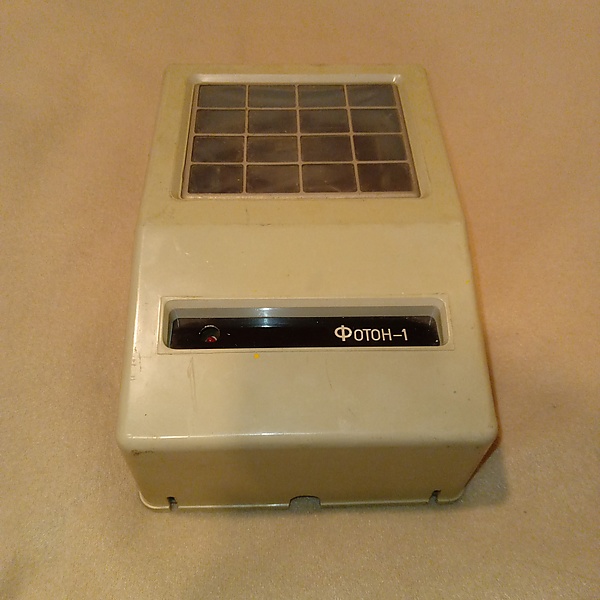

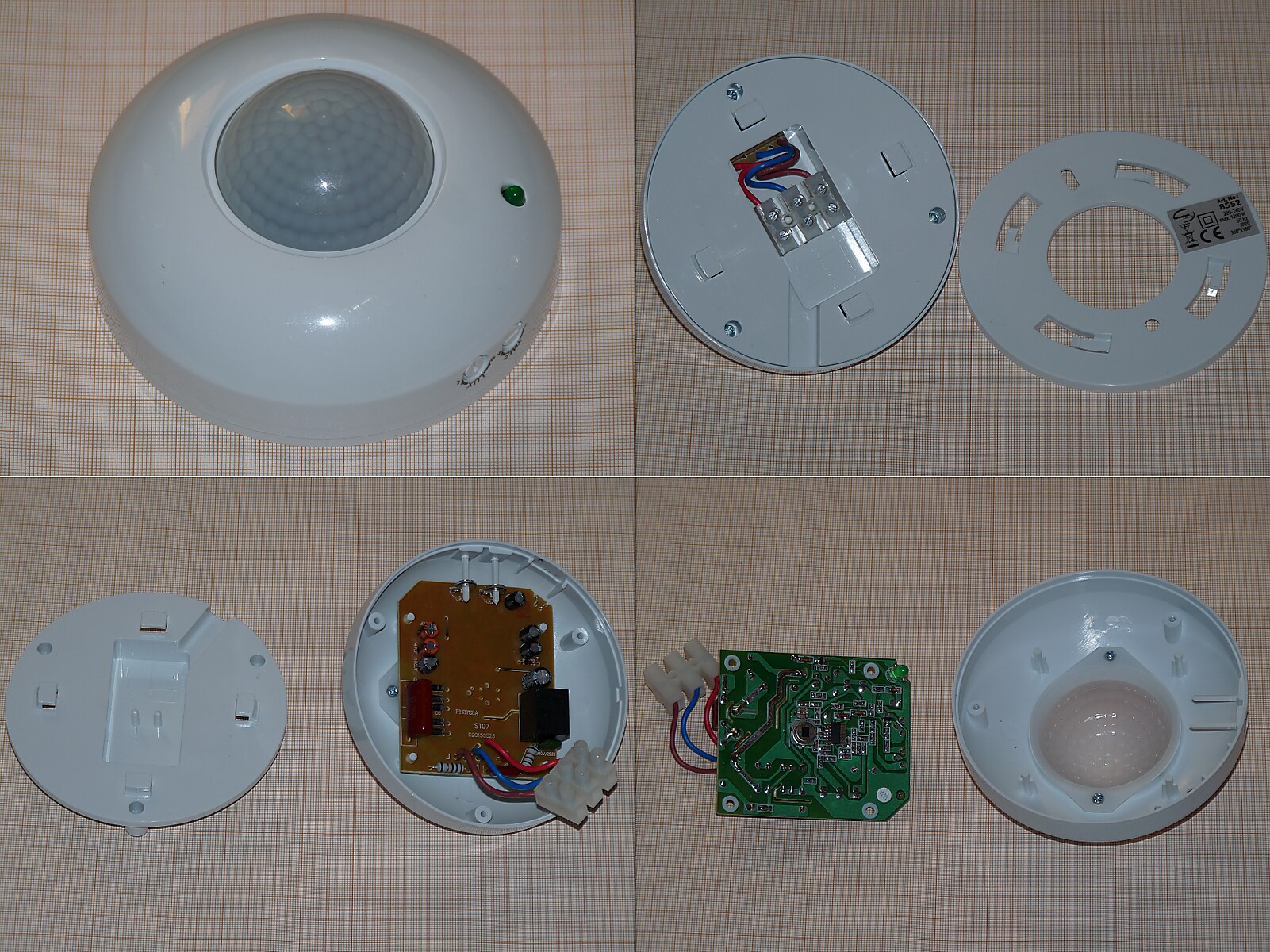

Принцип работы инфракрасного датчика основан на обнаружении и анализе теплового (инфракрасного) излучения. Пассивный инфракрасный датчик (PIR) не генерирует излучения, а лишь регистрирует поступающие тепловые лучи.

В датчике обычно размещаются два чувствительных элемента, измеряющих поток входящего инфракрасного излучения. Перед каждым чувствительным элементом расположена линза Френеля, фокусирующая лучи.

Конструкция датчика такова, что внешнее пространство «разбито» между двумя линзами и элементами, каждая пара фокусирует излучение из определённой области пространства. В обычных условиях интенсивность, попадающая на оба чувствительных элемента, примерно одинакова. При появлении объекта (например, человека) с собственным инфракрасным излучением, лучи сначала попадают на одну часть сенсора — возникает разница сигналов и фиксируется факт движения^[15].

В современных сенсорах используют не одну пару, а несколько десятков линз, что заметно по ячеистой структуре входного окна устройства.

Для экономии места все линзы фокусируют излучение на двух элементах. Таким образом, пространство разбивается на зоны обзора между многочисленными парами линз, каждая из которых фиксирует движение в своей части^[15].

В качестве чувствительных элементов чаще всего используются пироэлектрические датчики. Реже применяют термопарные датчики, микроболометры и полупроводниковые детекторы на базе арсенида галлия-индия (InGaAs) и теллурида ртути-кадмия (MCT)^[16].

См. также Эхолокация

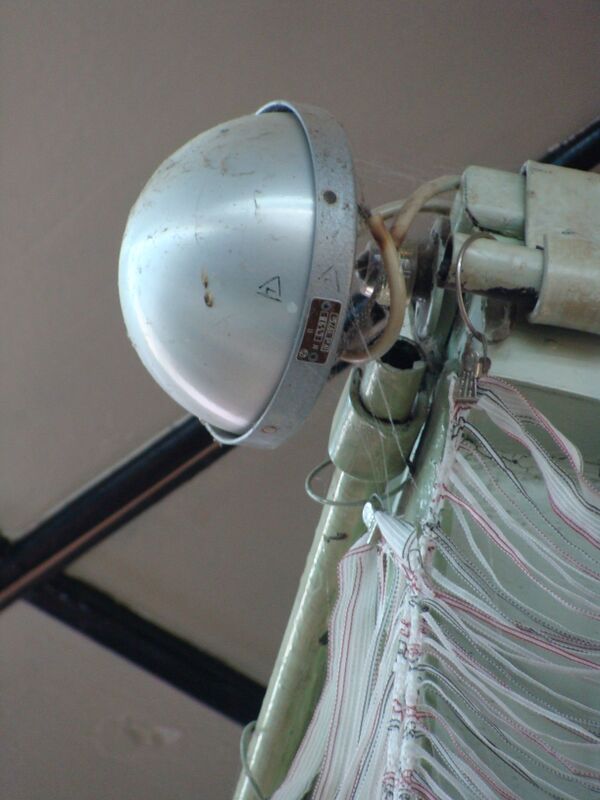

Работа ультразвуковых датчиков основана на анализе волн сверхзвуковых частот.

Элемент в корпусе периодически излучает импульсы ультразвука; затем переходит в режим приёма и анализирует возвратившиеся отражённые волны.

Если обстановка неизменна, отражения одинаковы. При появлении движения волны меняются по интенсивности или частоте (эффект Доплера); при превышении определённого порога чувствительности срабатывает сигнализация.

В качестве излучателя обычно выступает кварцевый или керамический пьезоэлектрический элемент либо специальная мембрана, вибрирующая под действием электростатического поля.

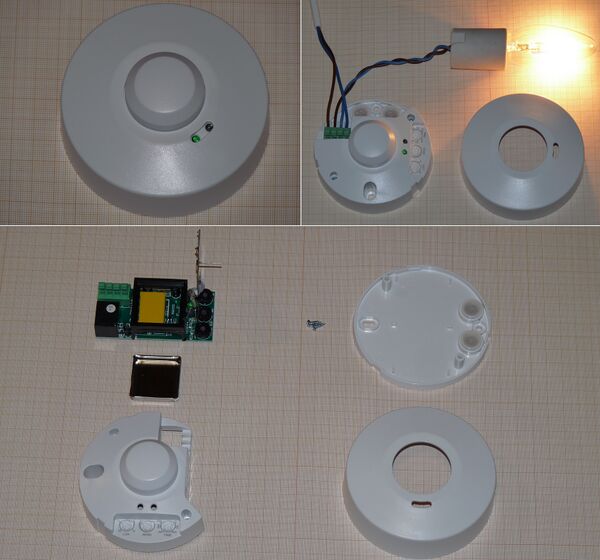

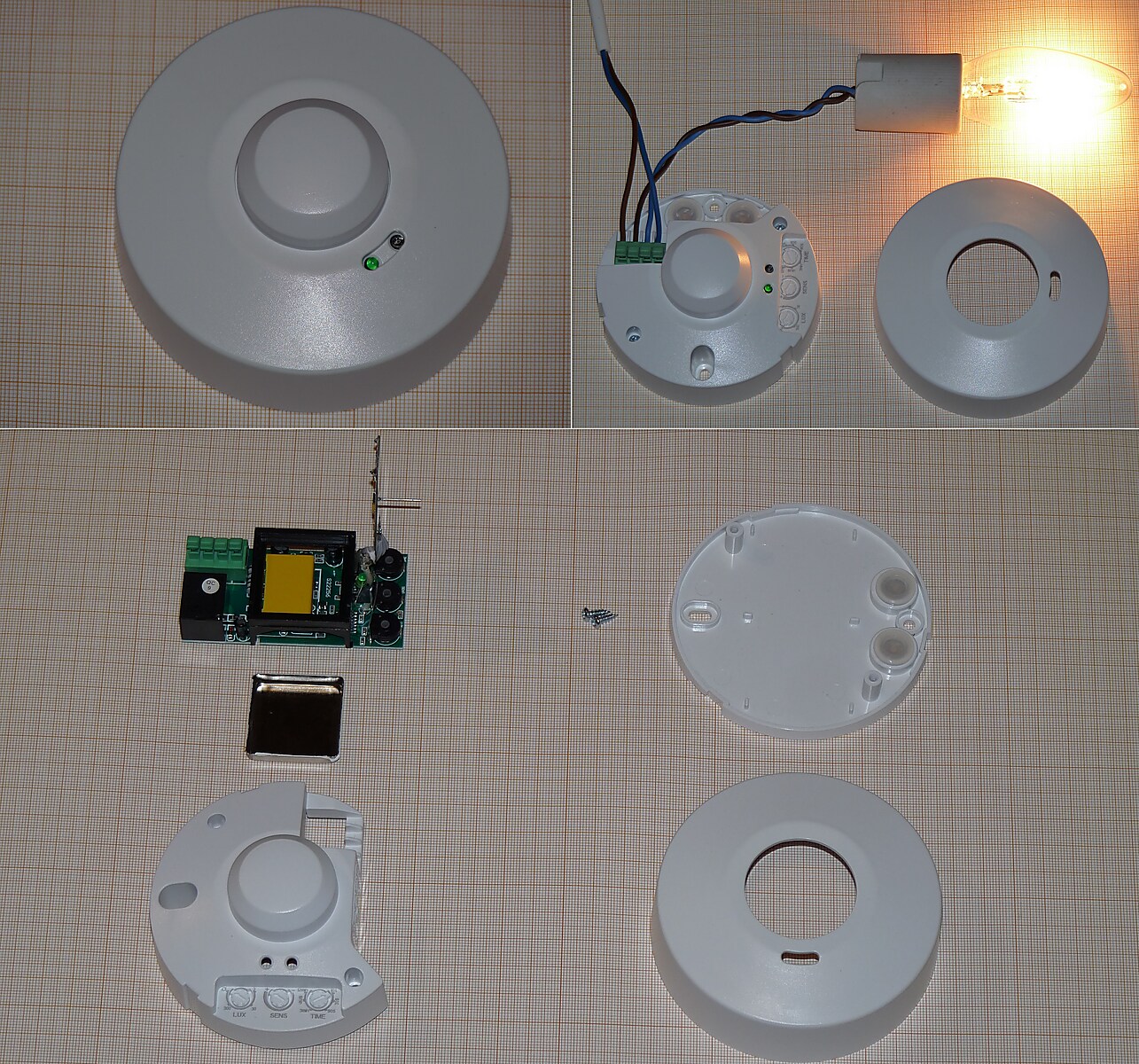

Томографические (радиоволновые) и микроволновые датчики работают подобно ультразвуковым, но используют отражение радиоволн.

Радиоволны могут проходить через неметаллические препятствия (стены, мебель). Радиоволновые датчики, как правило, дороже, поэтому применяются для контроля больших коммерческих и складских площадей^[17].

В фотоэлектрических датчиках принцип работы основан на фиксации прерывания светового луча: при затенении пучка света изменений реагирует датчик. Чаще всего устройство состоит из двух частей: излучателя и приёмника. В приёмнике установлен фоточувствительный элемент, создающий сигнал по мере попадания света; при перекрытии луча (например, телом человека) сигнал пропадает, происходит срабатывание.

Подобные сенсоры применяют, например, в турникетах метро.

Часто такие датчики используют невидимое инфракрасное излучение.

Датчик присутствия — более чувствительная модификация датчика движения; принцип действия аналогичен, однако, например, если в обычном PIR-датчике используют десятки пар линз, разбивающих помещение на зоны, то в датчике присутствия их уже несколько сотен. За счёт этого каждая зона мала, и устройство регистрирует даже минимальные перемещения — вплоть до движения пальцев по клавиатуре^[18]. Возможна установка охлаждённого чувствительного элемента (например, посредством термоэлемента Пельтье), встроенного в корпус.

Датчики лишь фиксируют изменения во внешней среде, поэтому почти всегда работают совместно с другими устройствами, выполняющими необходимые действия после срабатывания:

• включают тревожную сигнализацию;
• рассылают уведомления;
• управляют освещением и приборами;
• изменяют параметры работы климатических либо иных систем.

Датчики движения и присутствия широко применяются в быту и промышленности, прежде всего в домашней автоматизации и автоматизации зданий для^[19][20]:

• обнаружения несанкционированного проникновения;
• автоматизации освещения;
• автоматизации климатических систем.

Использование датчиков движения и присутствия для управления освещением и климатическими системами является одним из проверенных методов повышения энергоэффективности зданий^[21]. Автоматизация освещения позволяет снизить затраты на электроэнергию в диапазоне от 30 % до 70 % за счёт отключения света в пустующих помещениях^[22]. Интеграция датчиков с системами отопления, вентиляции и кондиционирования (HVAC) может сократить их энергопотребление на 20–40 %^[23][24].

См. также автоматизация освещения

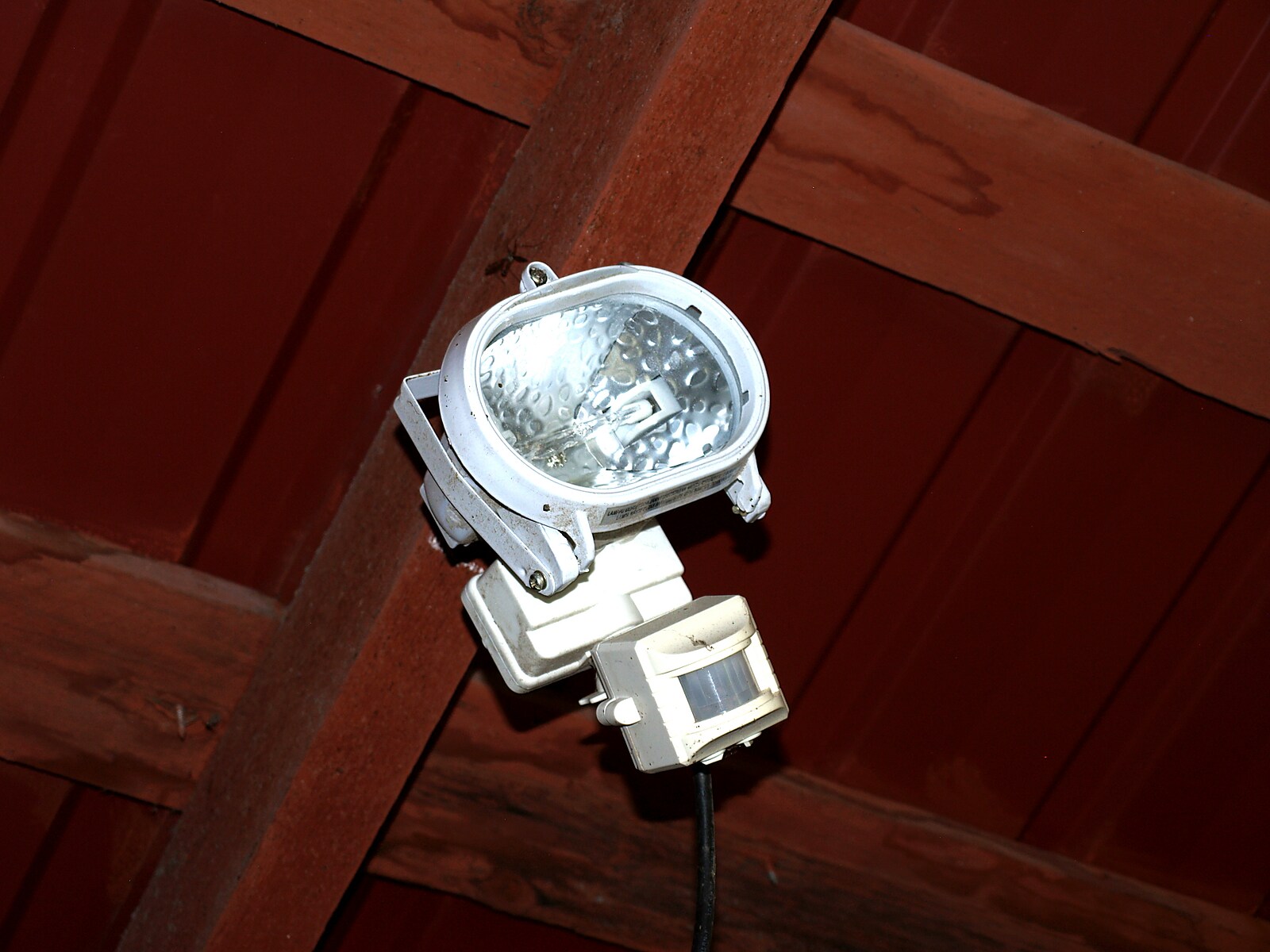

При обнаружении движения сенсор автоматически включает или выключает освещение и регулирует его яркость — немедленно либо с заданной задержкой.

Как правило, датчик через контроллер передаёт команду на выключатель, однако возможны и решения с совмещённым датчиком и выключателем — такие устройства часто устанавливают в общественных местах и коммерческих зданиях.

Также возможно использование иных контроллеров (например, RGB-контроллеров или «умных ламп»).

Сработка датчика может изменить рабочий режим климатических систем, формируя управляющий сигнал контроллеру. Тот, в зависимости от программы, отправляет команды, например, увеличения или снижения температуры, запуска или выключения прибора.

В холодное время, если датчик обнаруживает присутствие людей, контроллер повышает температуру, включая отопление; при отсутствии людей в жару — уменьшает охлаждение, либо отключает кондиционер.

По состоянию на 2024—2025 годы мировой рынок датчиков движения демонстрирует устойчивый рост, однако оценки его объёма и темпов роста значительно различаются в зависимости от методологии аналитических агентств. Так, объём рынка на 2024 год оценивается в диапазоне от 2,67—2,78 млрд долларов США^[25][26] до 8,0 млрд долларов США. Прогнозируемый среднегодовой темп роста (CAGR) на период с 2025 года также имеет широкий разброс — от 4,87 % до 9,9—10,3 %^[27].

Основными драйверами роста выступают распространение технологий «умного дома» и интернета вещей (IoT), растущий спрос на автоматизацию в коммерческих зданиях, развитие потребительской электроники (например, в смартфонах и носимых устройствах) и применение в автомобильной промышленности^[25][26]. Наиболее быстрорастущим рынком считается Азиатско-Тихоокеанский регион^[27].

Европейский рынок является одним из ключевых: в 2024 году на него приходилось 29,6 % мирового дохода от продажи датчиков движения. Рост стимулируется строгими нормами энергоэффективности и законодательными требованиями. Например, согласно директиве ЕС, к 2025 году все крупные нежилые здания должны быть оснащены системами автоматизации^[28]. В 2024 году на коммерческие здания приходилось 45,44 % европейского рынка автоматизации зданий^[29]. Общий рынок умных зданий в Европе, по прогнозам, вырастet с 7,70 млрд долларов в 2025 году до 26,40 млрд к 2032 году (CAGR 19,3 %)^[30].

В России рынок также демонстрирует положительную динамику, в основном за счёт сегмента «умного дома». В 2025 году российский рынок систем «умного дома» вырос на 23 %^[31]. Спрос на установку непосредственно датчиков движения в сентябре 2024 года увеличился в три раза по сравнению с аналогичным периодом предыдущего года^[32]. По прогнозам, к 2025 году объём российского рынка устройств для умного дома может достичь 2,7 млрд долларов^[33]. Рынок пассивных инфракрасных (PIR) датчиков в России в 2024 году оценивался в 587,03 млн долларов США с прогнозируемым ростом на 5,3 % в год^[34].
