Винтовой домкрат

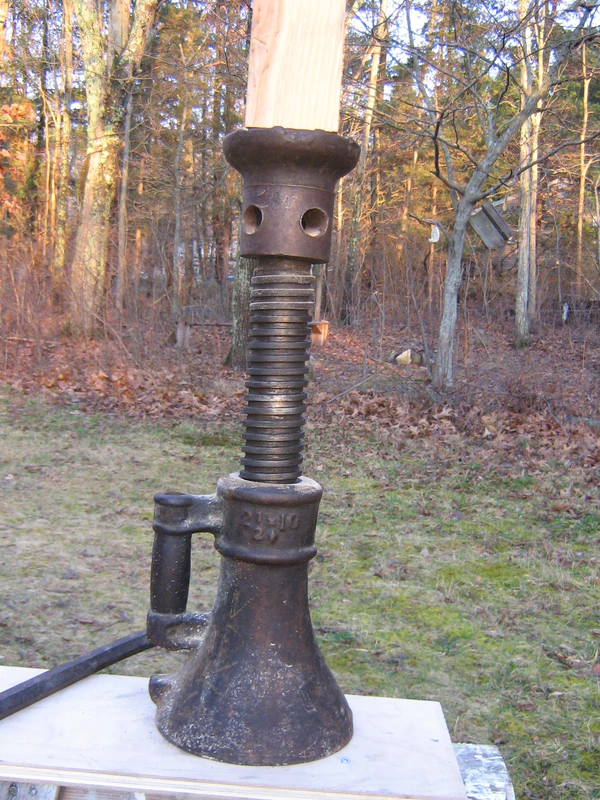

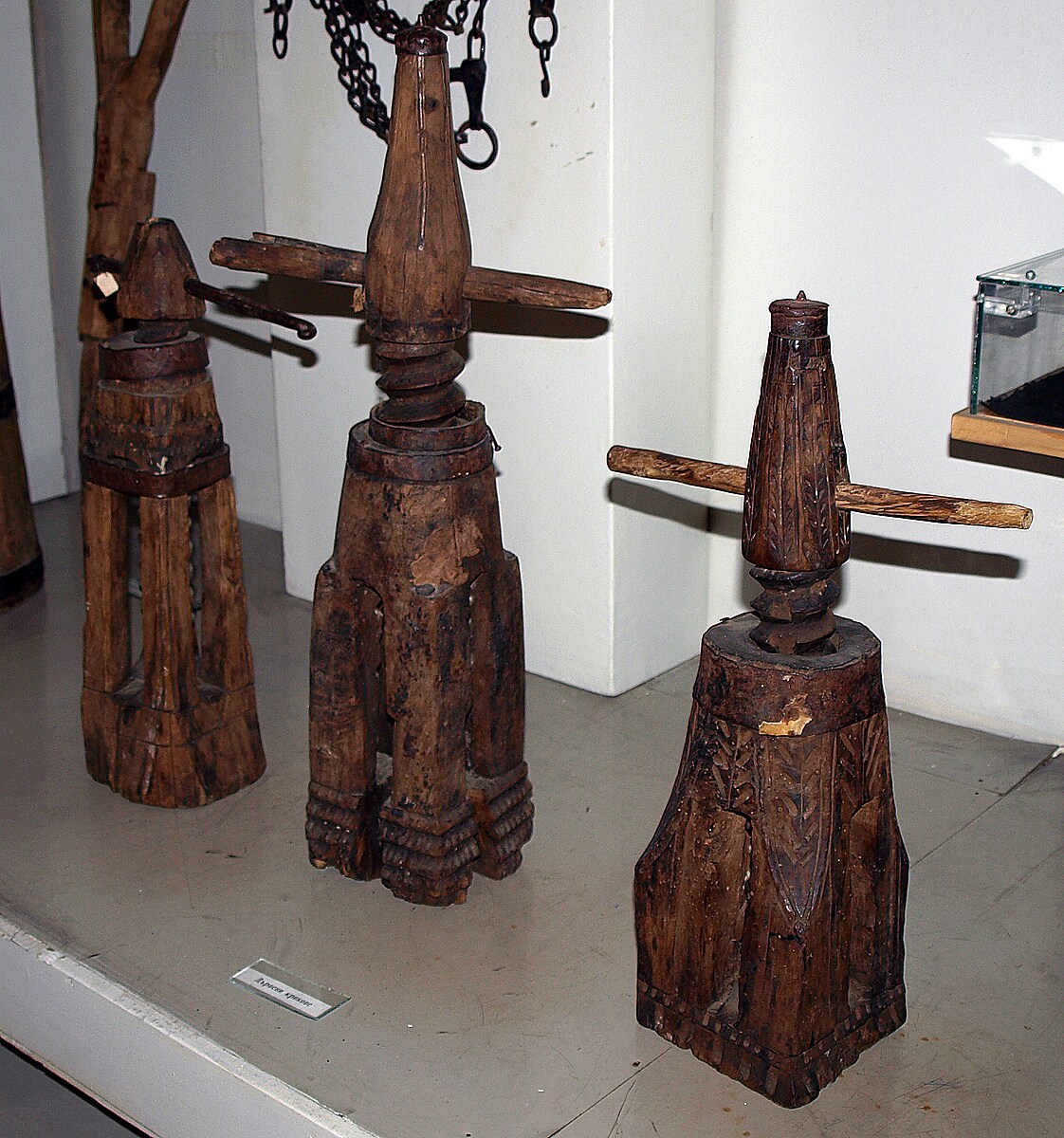

Классический винтовой домкрат имеет в своей основе высокопрочный стержень с резьбой по всей длине. По стержню перемещается гайка, которая является опорой для перемещаемого груза. В случае с бытовым винтовым домкратом гайка приводится в движение мускульной силой пользователя (вращающие усилие на гайку передаётся через рычаг).

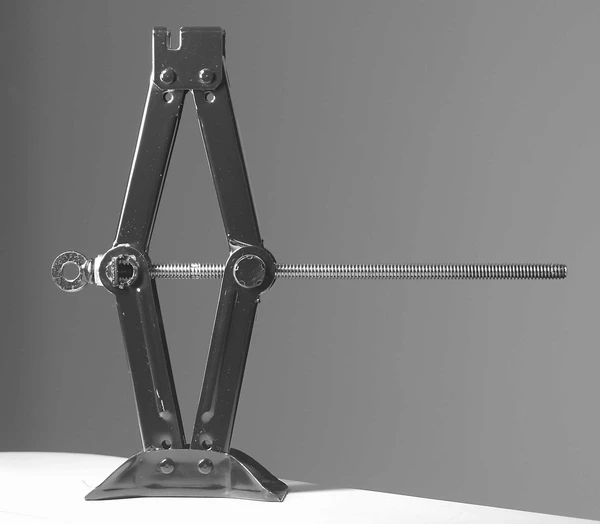

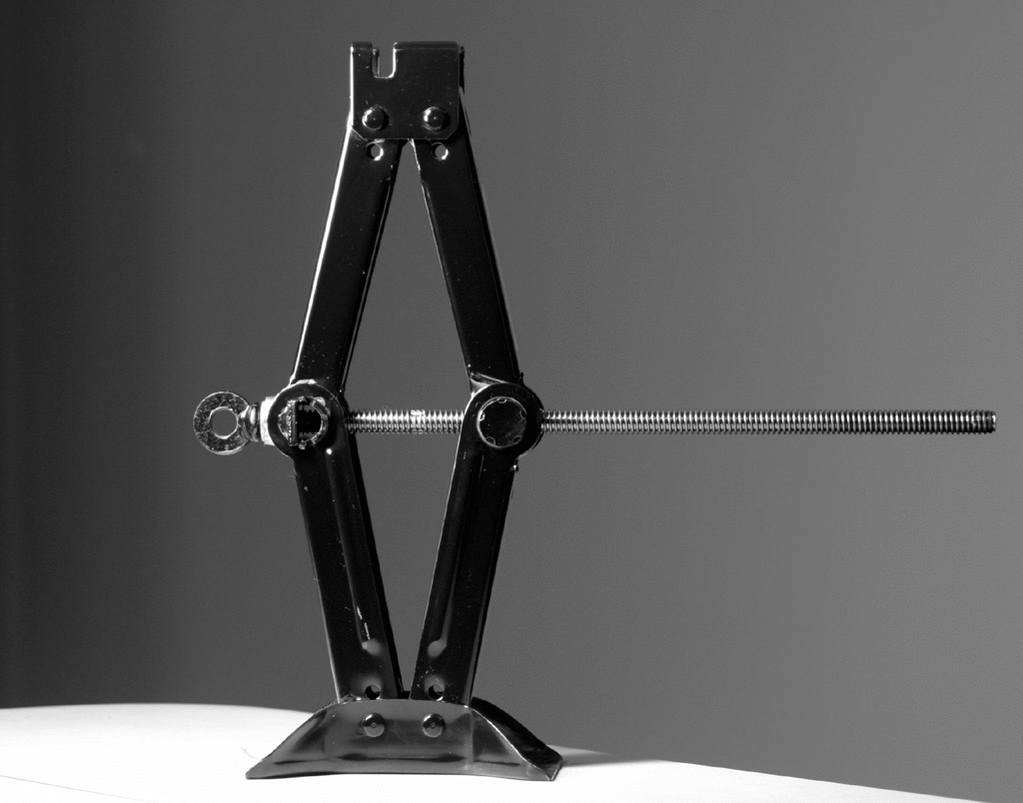

Кроме классического винтового домкрата, существуют домкраты ножничного типа (также называемые ромбическими домкратами). Ромбический домкрат — наиболее распространённый тип винтового домкрата; именно такими домкратами комплектуются легковые автомобили. Преимущество ножничных винтовых домкратов в их лёгкости, компактности, удобстве использования и скорости работы.

Выигрыш в силе — определяющий фактор того, почему винтовой домкрат стал популярным инструментом и получил своё распространение. Для винтового домкрата суть выигрыша в силе заключается в выгодном отношении усилия оператора на рычаге домкрата и силы, которую этот домкрат развивает относительно поднимаемого груза.

Математически этот выигрыш описывается как

${\displaystyle {\frac {F_{\text{подъёма}}}{F_{\text{оператора}}}}={\frac {2\pi L}{S}}\,}$

где

${\displaystyle F_{\text{подъёма}}\,}$ — сила которую домкрат должен развить для подъёма груза;

${\displaystyle F_{\text{оператора}}\,}$ — вращающая сила, которую должен приложить оператор для того, чтобы домкрат развил силу ${\displaystyle F_{\text{подъёма}}\,}$ ;

${\displaystyle L\,}$ — длина рычага, при помощи которого оператор передаёт усилие на резьбу домкрата (длина считается от продольной оси резьбы домкрата);

${\displaystyle S\,}$ — ход резьбы домкрата, то есть расстояние по резьбе, пройденное винтом за один полный оборот (360°);

Трение в данной формуле игнорируется, но на практике резьбовой механизм винтовых домкратов обнаруживает большое трение, которое соответственно увеличивает необходимое входное усилие, поэтому фактический выигрыш в силе у винтового домкрата составляет не более 50 % от расчётного, несмотря на то, что в современных винтовых домкратах используется специальная опорная резьба, имеющая минимальное трение^[1].

Главный недостаток винтовых домкратов — ограниченность грузоподъёмности. Этот недостаток связан с эффектом возрастания трения в резьбе домкрата вместе с ростом требуемой грузоподъёмности, в результате чего выигрыш в силе для винтовой конструкции становится невыгодным. Различные улучшения, направленные на получение большего выигрыша в силе, также имеют свой предел.

Благодаря простой и надёжной конструкции, винтовые домкраты широко применяются в различных сферах быта и промышленности. Самое распространённое сегодня применение винтовых домкратов — ручной подъём небольших грузов, когда домкрат приводится в действие мускульной силой оператора. Также винтовые домкраты широко применяются в качестве исполнительных устройств в различных бытовых и промышленных механизмах. Основной пример — это линейные приводы (актуаторы), которые конструкционно являются винтовыми домкратами с червячной или шестерёнчатой передачей и широко применяются в современной механике и вариантов исполнения таких актуаторов — многие сотни (от устройств открытия ворот до механизмов перестановки стабилизаторов самолётов).
