Быстрое прототипирование
Бы́строе прототипи́рование — совокупность промышленных технологий, предназначенных для физического создания прототипов на основе трёхмерных математических моделей объекта (системы автоматизированного проектирования, CAD) за относительно короткое время.
Определение
Существует множество материалов и методов для изготовления прототипов. При использовании традиционных технологий создание прототипа поручается мастерам или моделистам, однако такие подходы не соответствуют современным требованиям глобальной конкуренции, в том числе стремлению к снижению затрат и ускорению производства.
Хотя в конкурентной среде может быть приемлемым увеличение затрат на разработку, задержка с выведением продукта на рынок недопустима, поскольку даже несколько месяцев промедления могут обернуться потерей до 30 % прибыли, тогда как рост издержек на 50 % ещё терпим для компаний[1].
По этой причине были разработаны процессы, направленные на сокращение и затрат, и времени производства прототипов; такие методы получили название быстрое прототипирование (англ. rapid prototyping, RP).
Разработка первых аппаратов для быстрого прототипирования связана с именем Чарльза В. Халла, впервые реализовавшего аппарат типа SLA-1 (англ. StereoLitographic Apparatus). Впоследствии технологии развивались, появились новые поколения устройств (например, LOM — англ. Laminated Object Manufacturing, SLS — англ. Selective Laser Sintering, FDM — англ. Fused Deposition Modeling, LENS — англ. Laser Engineered Net Shaping). Кроме того, с развитием этих технологий уменьшились их затраты, что позволило распространить машины быстрого прототипирования и среди малых и средних предприятий, а не только крупных корпораций или научных центров.
Быстрое прототипирование отличается от традиционных методов механической обработки, при которых форма получается удалением материала из исходного блока, в то время как RP-технологии работают по принципу добавления материала (additive manufacturing или layered manufacturing) слоями, что позволяет получать даже самые сложные формы, невозможные при классической обработке.
История развития и современное состояние
Период 2013—2014 годов стал временем бурного роста рынка аддитивных технологий, что было обусловлено как развитием промышленного применения, так и ожиданием так называемой «патентной оттепели» — истечения срока действия ключевых патентов, что обещало сделать технологии более доступными.
В 2013 году мировой рынок, включающий оборудование, материалы и услуги, достиг 3,07 млрд долларов, показав рекордный за 17 лет годовой рост в 34,9 %[2]. Согласно Wohlers Report 2014, совокупный среднегодовой темп роста за 2011—2013 годы составил 32,3 %[3]. Главным драйвером ожиданий стало грядущее в феврале 2014 года истечение патента на технологию селективного лазерного спекания (SLS), что, по прогнозам, должно было вызвать «бум» на рынке, аналогичный произошедшему ранее с технологией FDM[4]. Значительную роль в росте сыграл сегмент «персональных» 3D-принтеров стоимостью менее 5000 долларов[3].
В промышленном секторе продажи систем для 3D-печати металлами выросли на 75,8 %, а такие компании, как General Electric, Airbus и Siemens, начали активно внедрять технологию для создания компонентов в аэрокосмической и энергетической отраслях[5]. В медицине были достигнуты успехи в печати живыми стволовыми клетками и создании лицевых протезов[6]. При этом сообщения о якобы состоявшейся первой в мире пересадке полностью напечатанной на 3D-принтере почки не получили официального подтверждения. Технологии того времени не позволяли создать функционирующий орган, и речь шла либо о лабораторных прототипах в виде клеточных структур[7], либо об использовании напечатанных моделей для планирования операций по пересадке настоящих донорских органов[8].
В 2014 году рост рынка продолжился: его объём достиг 3,3 млрд долларов[9]. На выставке CES количество экспонентов в сфере 3D-печати выросло с 8 до 28[10]. Компания Stratasys, владевшая MakerBot, представила три новые модели, включая доступный Replicator Mini Compact стоимостью 1375 долларов[11]. В промышленности британская компания BAE Systems объявила об использовании металлических деталей, изготовленных методом 3D-печати, в истребителях «Торнадо»[12]. Важным шагом на пути к зрелости отрасли стала публикация ИСО проекта стандарта по терминологии в области аддитивного производства (ISO 17296-1)[13].
Период 2015—2016 годов стал переломным для отрасли благодаря появлению прорывных технологий, направленных на кардинальное увеличение скорости печати и переход от прототипирования к промышленному производству. Ключевыми событиями стали презентация технологии CLIP компанией Carbon и выход на рынок компании HP Inc. с технологией Multi Jet Fusion.
В марте 2015 года на конференции TED была представлена технология англ. Continuous Liquid Interface Production (CLIP), которая позволяла создавать объекты из жидкой фотополимерной смолы в 25—100 раз быстрее по сравнению с существовавшими на тот момент методами[14][15]. Принцип её действия основан на использовании кислорода в качестве ингибитора фотополимеризации, который создаёт под растущим объектом тончайший жидкий слой («мёртвую зону»), предотвращающий прилипание. Это позволяет детали непрерывно «вырастать» из ванны с полимером, а не формироваться послойно[16]. Важным шагом на пути к зрелости индустрии стало принятие в 2015 году международного стандарта ISO/ASTM 52900:2015 «Аддитивное производство. Базовые принципы. Терминология», который унифицировал терминологию и заложил основу для глобального развития отрасли.
В мае 2016 года компания HP Inc. официально вышла на рынок, представив технологию англ. Multi Jet Fusion (MJF) и промышленные системы HP Jet Fusion 3D 3200 и 4200[17]. Технология позиционировалась как решение для серийного производства, способное печатать детали до 10 раз быстрее по сравнению с SLS и FDM при снижении стоимости вдвое[18]. Особенностью MJF стала возможность управления свойствами материала на уровне отдельных вокселей, что открыло перспективы для создания изделий с изменяемой текстурой, цветом и эластичностью. HP также анонсировала открытую платформу для разработки материалов совместно с партнёрами, такими как BASF, Arkema и Evonik[18]. В том же году Carbon выпустила свой первый коммерческий 3D-принтер M1, сделав технологию CLIP доступной для рынка[19]. «Бесслойный» процесс позволил получать детали с изотропными (однородными) механическими свойствами, сопоставимыми с литыми изделиями[14].
Период 2017—2019 годов характеризовался смещением фокуса отрасли с быстрого прототипирования на производство конечных функциональных деталей. К 2019 году уже 51 % компаний применяли аддитивные технологии в производственных целях[20]. Мировой рынок продолжал расти: по данным отчёта Wohlers Report, его объём в 2018 году превысил 8,5 млрд долларов, а к 2020 году прогнозировался рост до 15,8 млрд[21].
В России в этот период также произошли знаковые события. В 2017 году в Ярославле компания «АМТ-Спецавиа» завершила строительство первого в Европе жилого дома площадью около 300 м², напечатанного на 3D-принтере[22]. В 2017—2018 годах на отрасль обратили внимание государственные структуры[23], а к концу 2019 года было утверждено 12 государственных стандартов в области аддитивных технологий[24]. Российский рынок демонстрировал высокие темпы роста, увеличившись за восьмилетний период с 2012 по 2020 год в десять раз[25].
Ключевым событием 2020 года стала пандемия COVID-19, которая выявила уязвимость традиционных цепочек поставок и продемонстрировала преимущества аддитивного производства в условиях кризиса[26]. Гибкость технологии позволила оперативно наладить локальное производство дефицитных изделий, таких как клапаны для аппаратов ИВЛ в Италии и защитные экраны для медицинских работников по всему миру[26]. Этот кризис ускорил внедрение 3D-технологий во многих компаниях и подтвердил их производственный потенциал[27]. Несмотря на экономическую неопределённость, мировой рынок аддитивных технологий к концу 2020 года достиг объёма почти в 12 млрд долларов. Доля России на мировом рынке при этом составляла около 2 %[25].
Период начался под влиянием пандемии COVID-19, которая выявила уязвимость глобальных цепочек поставок и ускорила внедрение 3D-печати для локального производства[28]. Это стимулировало окончательный переход от прототипирования к изготовлению конечных функциональных деталей[29]. Ключевой тенденцией 2022 года стала консолидация рынка, ознаменовавшаяся крупными слияниями и поглощениями, такими как объединение Ultimaker и MakerBot[30]. Одновременно усилился акцент на устойчивом развитии: компании стали активнее использовать переработанные материалы и позиционировать 3D-печать как способ сокращения отходов[30]. В России на фоне спроса на реверс-инжиниринг и импортозамещение рынок в 2022 году вырос на 33,9 %[31].
Последующие годы характеризовались глубокой интеграцией искусственного интеллекта (ИИ) в производственный процесс. Алгоритмы ИИ стали применяться для оптимизации конструкций и автоматической калибровки принтеров под новые материалы, в том числе переработанные[32][33]. Значительного развития достигла мультиматериальная печать, позволяющая создавать сложные объекты, совмещающие в одном цикле жёсткие и гибкие материалы[34]. В России курс на технологический суверенитет привёл к утверждению в 2023 году комплексной программы стандартизации[35] и созданию отечественного оборудования, например, металлического 3D-принтера RusMelt 310M, на 70 % состоящего из российских комплектующих[36].
К середине 2020-х годов отрасль окончательно перешла к серийному производству, где 3D-печать стала конкурировать с традиционными методами, такими как литьё под давлением, при выпуске малых и средних партий изделий[37]. Ключевыми сферами применения остаются аэрокосмическая, автомобильная и медицинская промышленность[38]. По прогнозам, к 2025 году объём мирового рынка аддитивных технологий достигнет от 32 до 35,4 млрд долларов[39][40]. Российский рынок также демонстрирует потенциал роста: оптимистичные сценарии предполагают его увеличение до 46 млрд рублей к 2027 году[41].
Классификация методов быстрого прототипирования
Быстрое прототипирование — относительно новая техника, но материалы и оборудование в этой области постоянно совершенствуются. Каждый производитель разрабатывает собственные технологии с использованием различных материалов, поэтому основная классификация строится по состоянию используемых материалов: порошки, жидкости, твёрдые вещества. Наиболее активно развивается применение порошков — сменив всего лишь тип порошка, можно получать изделия с разными механическими или визуальными характеристиками на одной и той же машине.
Кроме порошков (однокомпонентных или со связующим компонентом), существуют технологии, основанные на использовании жидкостей (преимущественно синтетические смолы, подвергаемые полимеризации), а также материалов в твёрдой форме (пряди, нити или специальные бумажные листы).
Этапы быстрого прототипирования
Процесс быстрого прототипирования можно сравнить с «печатью» текста, только чуть более сложной. Основные технологические этапы создания прототипа включают:
- Создание STL-файла
- Обработка STL-файла
- Построение прототипа по слоям (layer by layer)
- Постобработка изделия
Это предварительная стадия, включающая разработку STL-файла и его проверку. Формат STL (Standard Triangulation Language) описывает объект с помощью триангулированных поверхностей. Проще говоря, поверхности разбиваются на сетку треугольников; чем больше их количество, тем точнее приближается модель к оригиналу. Формат STL был изначально разработан компанией 3D Systems и является де-факто стандартом на рынке быстрого прототипирования.
Данная стадия делится на два подпроцесса: сначала проектировщик создаёт математическую модель объекта средствами CAD либо полностью на программном обеспечении CAD (если изделие проектируется «с нуля» или уже имеется его 3D-модель), либо используя методы обратной инженерии — в этом случае исходный объект сканируется, генерируется облако точек, которое далее преобразуется в трёхмерную модель CAD.
Во второй подстадии создаётся непосредственно STL-файл с помощью специального модуля экспорта либо из самой САПР, либо через промежуточные форматы (например, Iges, Acis-Sat), а затем итоговый STL формируется отдельной утилитой. Важно избегать множества конвертаций, чтобы не ухудшить точность модели.
После создания STL-файла необходимо проверить его на отсутствие ошибок. Для этого используются специализированные программы — коммерческие (например, Magics RP компании Materialise)[42] либо открытого ПО. Эти программы позволяют находить и корректировать ошибки, разрабатывать поддерживающие структуры, изменять ориентацию объекта, а также выполнять нарезку модели на слои (slicing). Последняя операция важна для качества поверхности изделия: толщина «слайсов» может быть постоянной или адаптивной (меняться в зависимости от геометрии), чтобы максимально приблизить форму к желаемому виду и снизить выраженность эффекта «ступенек» на наклонных поверхностях.
На этом этапе STL-файл или набор слоёв отправляется в аппарат для автоматического осаждения материала слой за слоем до получения готового прототипа. Длительность процесса зависит от размеров изделия, в особенности по высоте, поэтому грамотный выбор ориентации экономит и время, и улучшает финальную отделку.
На заключительной стадии вручную извлекают объект из машины, снимают поддерживающие структуры или избыточный материал, а при необходимости проводят дополнительную отделку — например, при помощи гидроочистки (для PolyJET-технологии) или обработку абразивами либо окраску для улучшения поверхности.
Проблемы быстрого прототипирования
Как и любая технология, быстрое прототипирование сопряжено с рядом проблем, которые напрямую влияют на итоговый результат. Их можно минимизировать с помощью последовательного анализа и верного применения корректирующих методик.
Основные сложности — дефекты в STL-файле, ведущие к искажению итоговой модели вплоть до её неработоспособности:
- Разорванные или перепутанные направления нормалей треугольников порождают шероховатость конечной поверхности. Обычно это проявляется, если объект занимает одновременно несколько октантов, а ПО не учитывает такую ситуацию.
- Наложения (overlapping) треугольников чаще всего возникают при использовании булевых операций.
- Дыры (holes) образуются, если ПО некорректно выполнит булеву операцию — тогда отверстия требуют специально закрытия.
- Испорченные контуры (bad contours) — триангуляция поверхности с ошибочной толерантностью приводит к разрывам, требующим процедуры «подтягивания» (stitching) треугольников.

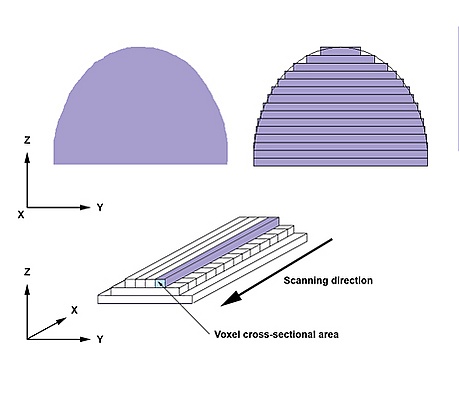

Slicing — это разбиение математической модели (STL-файла) на горизонтальные слои, согласно размещению объекта в рабочей камере. Поверхность детали из-за послойного построения всегда немного «ступенчатая». Чем тоньше слои, тем выше качество, особенно на изогнутых областях. В случае машин с постоянной толщиной слоя оператор может только менять ориентацию. Для адаптивных систем специальные программы варьируют толщину слоя по кривизне: на больших радиусах слой толще, на малых — тоньше. Результат — всё равно ступенчатая поверхность (staircase effect).
Ещё одна проблема: номинальный контур детали может быть либо внутри прототипа, либо вне. Если параметры укладываются в допуски, изделие считается годным; в противном случае — забракованным.
Ошибки могут возникать при передаче данных из CAD в машину. Сегодня большинство САПР имеют встроенные модули экспорта, поэтому такие проблемы становятся редкими.
Выбор ориентации детали влияет на итоговое качество: изменяя угол между поверхностью изделия и рабочей плоскостью, можно уменьшить или увеличить выраженность «ступенчатого эффекта». Для нескольких деталей важно сокращать общее рабочее время, что достигается грамотным размещением по осям, группированием одинаковых по высоте объектов, покрытием максимально возможной площади рабочей платформы.
Методы быстрого прототипирования
С появлением первой установки SLA-1 (Чарльз В. Халл) были разработаны многочисленные методы, позволяющие получать изделия с механическими свойствами, всё более приближающимися к серийному производству.

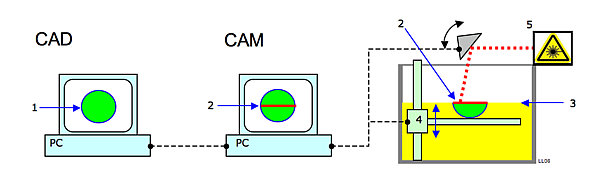

Стереолитография — первый разработанный метод быстрого прототипирования. В его основе — полимеризация жидкого материала под действием сфокусированного лазерного луча. Вначале CAD-модель размещается на workstation, при необходимости создаются поддерживающие структуры. Затем лазер фокусируется на рабочей плоскости и полимеризует первый срез прототипа. После этого платформа опускается, процесс повторяется для следующего слоя.

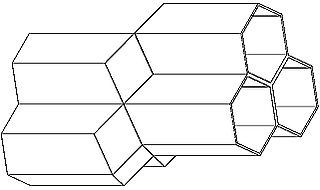

Для ускорения строительства лазер полимеризует только внешние контуры, оставляя внутренние области, соединённые по «сотовой» структуре. В конце готовое изделие выдерживают под ультрафиолетовыми лампами для полного затвердевания.
Моделирование наплавлением расплава (англ. Fused Deposition Modeling, FDM; также FFF — Fused Filament Fabrication) использует термопластиковую нить, послойно экструдируемую экструдером, перемещающимся по осям х, у и z. Процесс полностью автоматизирован, поддерживающие структуры формируются автоматически (часто сотовые для облегчения). После печати требуется только механическое удаление поддержек.
В данной технологии используются фотополимерные смолы (схожие с SLA-технологией), которые наносятся в виде капель печатающей головкой, подобно струйным принтерам, и после каждого слоя полимеризуются УФ-лучами. Получаемые материалы близки по свойствам к SLA-смолам, но этот метод позволяет создавать многослойные (цветные) объекты. Некоторые материалы содержат микрочастицы металлов — после печати проводится процесс спекания, удаляя смолу и связывая металл.
Процесс основан на нанесении жидких фотополимеров на рабочую поверхность с последующим моментальным затвердеванием двумя УФ-лампами, расположенными по обе стороны печатающей головки. Две смолы (основная для модели и поддерживающая) поступают из отдельных картриджей, головка в нужных областях наносит одну или другую смолу. Поддерживающая смола заполняет пустоты и поддерживает нависающие элементы с углом больше 88° к горизонту.
После нанесения слоя (16 мкм) он затвердевает под действием УФ-излучения; затем стол опускается и процесс повторяется. Данный метод отличается высоким качеством поверхности: от 2-3 до 15 мкм шероховатости.
Multi Jet Modeling (MJM) и Multi Jet Printing (MJP)[43][44] — технологии, аналогичные PolyJET, с добавлением микрокапель УФ-полимеризующихся смол. Различия между ними зависят от производителя: например, MJP требует поддержки для любых нависающих частей.
Этот метод сходен с предыдущими: материалы модели и поддержек поочерёдно напыляются, а после завершения печати поддержка удаляется на пост-этапе.
Струйное нанесение связующего сходно с SLS: рабочим материалом являются порошки (гипс, песок, металл), которые скрепляются жидким связующим, распыляемым печатающей головкой. После быстрой сушки прототип осторожно извлекается и подвергается термообработке для упрочнения.
Современные 3D-принтеры open source, такие как Fabber от Fab@Home[45] и проект RepRap, используют широкий спектр материалов, позволяя создавать большую часть 3D-объектов. Среди применений — изготовление песчаных литейных форм.
В ряде принтеров можно добавлять красители для получения полноцветных объектов.
Селективное лазерное спекание (англ. Selective Laser Sintering, SLS) использует порошки (полимерные, металлические, силикатные), которые сплавляются в нужных местах лазерным лучом. Каждый слой порошка равномерно распределяется, затем лазер селективно сплавляет частицы. Неиспользованный порошок служит поддержкой, отдельные поддерживающие структуры не требуются. По завершении объект очищается от избыточного порошка, а для металлических и керамических изделий — иногда дополнительно отжигается.
Селективное лазерное плавление (англ. Selective Laser Melting, SLM) похоже на SLS, но применяется только чистый металлический порошок (без легкоплавких добавок), требует более мощного лазера. Полученные изделия обладают свойствами, сопоставимыми с серийными, и могут далее обрабатываться стандартными методами. Для исключения окисления в камере поддерживается инертная атмосфера.
Электронно-лучевая плавка схожа с SLM, но вместо лазера для плавления применяют электронный луч, что требует вакуума в рабочей камере (также защищает от окисления металлов). Электронный луч позволяет плавить тугоплавкие металлы, например титан. Эта технология востребована, среди прочего, для производства биомедицинских титановых протезов из специальных порошков.
Производство ламинированных объектов (LOM) использует нарезанные по сечениям специальные бумажные листы, склеиваемые между собой. Главные преимущества — возможность создавать большие объёмы. В качестве поддержек выступает бумага, удаляемая вручную специализированными инструментами, а для предотвращения расслоения поверхность обычно грунтуется и покрывается влагозащитой.
Лазерное формирование профиля (LENS) — процесс, при котором проволока или порошок подаётся в зону воздействия мощного лазерного луча, где плавится и «наращивает» детали прямо на металлической платформе определённой конфигурации.
