Tilt-up

Технология Tilt-Up зародилась в США в начале XX века: стеновые панели, отлитые горизонтально и поднятые краном, применялись уже с 1900-х годов^[2]. Метод первоначально использовался для строительства промышленных зданий в штате Калифорния, где требовались прочные монолитные стены при минимальных трудозатратах^[4]. Широкое распространение технология получила во второй половине XX века — по мере развития кранового оборудования и совершенствования технологий бетонирования.

Сегодня Tilt-Up активно применяется по всей Северной Америке для возведения складов, торговых центров, офисных зданий и школ^[4]. Стандарты и нормы проектирования разработаны Американским институтом бетона (руководство ACI 551.1R-14) и рядом других профессиональных организаций^[1]. Опыт землетрясений в Нортридже (1994), в Чили (2010) и в Крайстчёрче (2011) показал в целом удовлетворительное поведение конструкций при условии правильного проектирования узлов^[5].

Основным несущим элементом системы Tilt-Up является железобетонная стеновая панель, изготовленная горизонтально на строительной площадке^[1]. Панели воспринимают вертикальные нагрузки от перекрытий и кровли, а также горизонтальные ветровые и сейсмические нагрузки. По поперечному сечению панели бывают монолитными (однослойными) или трёхслойными (сэндвич-панелями), включающими несущий бетонный слой, слой теплоизоляции и наружный отделочный бетонный слой^[2].

Принцип работы следующий: готовые панели, набравшие необходимую прочность бетона, с помощью мобильного крана поднимаются из горизонтального положения в вертикальное через закладные подъёмные анкеры, вмонтированные в панель при бетонировании^[1]. После подъёма панели устанавливаются на фундамент и фиксируются временными монтажными раскосами до завершения монтажа кровли или перекрытия^[2]. В соответствии с нормами ACI 318 Tilt-Up панели относятся к сборным бетонным конструкциям и проектируются по специальным нормам для тонких стен^[1].

Высота панелей может составлять от 6 до 27 м и более, ширина — от 6 до 10 м и более. В практике зафиксированы панели высотой свыше 29 м (парковочный гараж Lucky Street, Голливуд) и фасады из панелей высотой до 42 м (студенческое жильё Университета штата Аризона, Финикс)^[1].

В составе Tilt-Up панелей сочетаются железобетон, деревянная или металлическая опалубка, закладные стальные детали, фиксаторы арматуры и (для трёхслойных панелей) листовые теплоизоляционные материалы с коррозионностойкими коннекторами, обеспечивающими одновременно несущие, теплозащитные и эксплуатационные свойства ограждающих конструкций.

Строительство по технологии Tilt-Up осуществляется в следующей последовательности:

1. Подготовка литейного основания. На площадке бетонируется плита перекрытия или временная технологическая плита (бетонная подушка, толщиной от 75 мм), которая служит горизонтальным основанием для отливки панелей. Поверхность тщательно выравнивается: чем ровнее основание, тем ровнее поверхность будущей стены^[3].
2. Устройство боковой опалубки. По периметру каждой панели устанавливается деревянная опалубка, фиксирующая контур и толщину. Проёмы для окон и дверей формируются специальными опалубочными вставками, задающими контуры проёмов^[2].
3. Нанесение разделительного состава. Поверхность плиты и боковой опалубки обрабатывается химическим разделителем^[1].
4. Армирование и закладные детали. Укладывается стальная арматура на подставках-«стульчиках». В зонах проёмов устанавливается усиленное армирование откосов. Одновременно монтируются подъёмные анкеры, анкеры раскосов и соединительные пластины^[1][2].
5. Укладка теплоизоляции (для сэндвич-панелей). Поверх первого бетонного слоя укладывается листовой утеплитель с пазами для арматуры, затем — армирование второго слоя^[3].
6. Бетонирование. Бетонная смесь укладывается и уплотняется с использованием глубинных вибраторов или поверхностных виброрейок. Поверхность заглаживается, при необходимости профилируется лайнерами для создания декоративной фактуры бетона. Панель выдерживается до набора необходимой прочности^[1].
7. Подъём краном. К подъёмным анкерам присоединяется крановая оснастка. Кран поднимает панель, переводя её из горизонтального положения в вертикальное. Панели с недостаточной собственной жёсткостью при подъёме усиливаются временными балками-стронгбэками^[2]. Типовая масса панели не превышает около 360 кН, хотя при наличии крана соответствующей грузоподъёмности возможны и более тяжёлые подъёмы^[2].
8. Установка и временное крепление. Панель устанавливается на фундамент на выравнивающие подкладки, зазор заполняется безусадочным раствором. Диагональные монтажные раскосы крепятся к панели и к плите, обеспечивая устойчивость до монтажа диафрагмы^[1].
9. Постоянные соединения и демонтаж раскосов. После монтажа кровельных конструкций выполняются постоянные сварные соединения закладных деталей. Стыки между панелями заполняются бетоном и утепляются. Временные раскосы снимаются^[3][1].

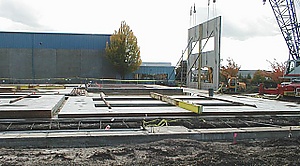

   Здание, возводимое по технологии tilt-up, в процессе строительства. Один из отлитых стеновых участков поднимается в вертикальное положение. Другие участки видны в своих опалубочных формах.

Tilt-Up стены отличаются высокой прочностью и жёсткостью, характерными для монолитного железобетона. Сплошные панели работают как жёсткие сдвиговые стены, эффективно воспринимая ветровые и сейсмические горизонтальные нагрузки. Испытания в Университете Британской Колумбии показали, что при знакопеременных вертикальных нагрузках наиболее уязвим сварной шов между закладной плитой в панели и соединительным элементом EM5 в основании: разрушение начинается при вертикальном смещении около 75 мм^[4].

При сейсмическом воздействии после отказа соединения панель может переходить в скользящий или качающийся режим работы. По результатам нелинейного динамического анализа качающийся режим порождает максимальные дрейфы кровли примерно в 4 раза бо́льшие, чем скользящий, однако не оставляет остаточных смещений — панель возвращается в исходное положение^[4]. Качающийся режим признаётся предпочтительным механизмом диссипации энергии при проектировании новых зданий^[5].

Трёхслойные сэндвич-панели обладают улучшенными теплозащитными характеристиками^[3]. Бетонные Tilt-Up стены обеспечивают высокую огнестойкость и атмосферостойкость, а также низкие эксплуатационные затраты на протяжении всего жизненного цикла здания^[2].

В целом технология Tilt-Up сочетает высокую скорость и экономичность строительства, долговечность и архитектурную вариативность бетонных панелей с требованиями к свободной площадке, специализированному оборудованию и качеству узлов соединений, от которых существенно зависит надёжность и сейсмостойкость зданий.

Преимущества

• Высокая скорость строительства. Для здания площадью около 9 300 м² полная коробка может быть возведена за 30 дней и менее; отдельная панель поднимается и раскрепляется менее чем за 10 минут.
• Экономичность. Исключаются дорогостоящая вертикальная опалубка и строительные леса; все работы ведутся на площадке без заводского производства.
• Пониженные страховые взносы. Здания из негорючих материалов (монолитного бетона) получают более низкие ставки страхования, чем деревянные или металлические конструкции.
• Архитектурная гибкость. Разнообразные фактурные поверхности достигаются за счёт текстурированных лайнеров опалубки, цветного бетона и иных отделочных приёмов.
• Возможность расширения. Конструкция допускает сравнительно простое расширение здания.
• Долговечность и низкие затраты на обслуживание. Бетонные панели обеспечивают прочную, погодостойкую оболочку здания с минимальным обслуживанием^[2].

Технология Tilt-Up наиболее широко используется для следующих типов объектов:

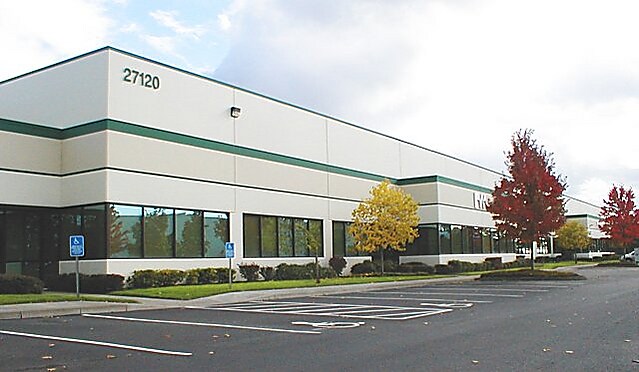

• Промышленные и складские здания. Большепролётные одноэтажные склады, распределительные центры и производственные корпуса — наиболее типичная область применения^[2].
• Торговые объекты. Супермаркеты, торговые центры и магазины «большого формата» возводятся по данной технологии в США, Канаде и ряде других стран^[4].
• Офисные здания. Одно- и двухэтажные административные здания выигрывают от скорости и экономичности метода^[2].

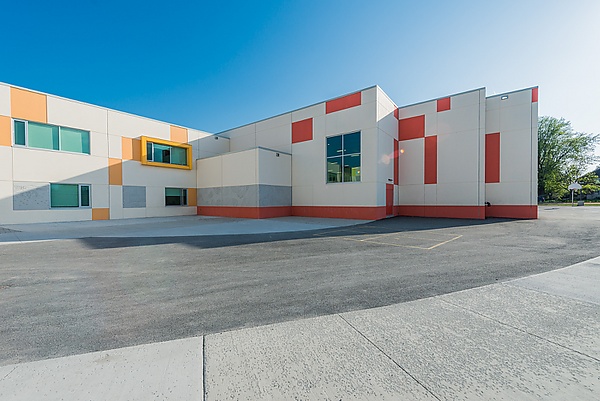

• Учебные и социальные объекты. В Северной Америке по технологии Tilt-Up строятся школы, спортивные залы и другие общественные здания^[4].
• Жилые дома. В США технология применяется в малоэтажном жилищном строительстве: при заблаговременном изготовлении всех панелей коробка одноэтажного дома может быть возведена за один день^[3].


  Дом Шиндлера (Schindler House) является одним из ранних примеров применения технологии tilt-up при строительстве жилого дома.
• Нестандартные конструкции. Методом Tilt-Up изготавливались арт-объекты, пешеходные дорожки, опорные конструкции трибун, резервуары и мостовые элементы^[1].
