SS-520
SS-520 — японская твердотопливная ракета. Предшественником SS-520 является геофизическая ракета S-520. Ракета изготавливается компанией IHI Aerospace[1]
Общие сведения
| SS-520 Геофизическая версия | |
|---|---|
| Общие сведения | |
| Страна |
 Япония |
| Семейство | S-520 |
| Изготовитель | IHI Corporation |
| Основные характеристики | |
| Количество ступеней | 2 |
| История запусков | |
| Состояние | эксплуатируется |
| Места запуска |
 Норвегия Svalbard Rocket Range (Шпицберген) |
| Число запусков | 3 геофизических |
| • успешных | 3 геофизических |
| Первый запуск | 5 февраля 1998 года (геофизический) |
| Последний запуск | 4 ноября 2021 года (геофизический) |
| SS-520 | |
|---|---|
| Общие сведения | |
| Страна |
Япония |
| Семейство | SS-520 |
| Назначение | Ракета-носитель |
| Разработчик | IHI Aerospace Co. Ltd. |
| Изготовитель | IHI Aerospace Co. Ltd. |
| Стоимость запуска | 3,5 млн $ |
| Основные характеристики | |
| Количество ступеней | 3 |
| Длина (с ГЧ) | 9,54 м |
| Диаметр | 0,52 м |
| Стартовая масса | 2600 кг |
| Масса полезной нагрузки | |
| • на НОО | >4 кг |
| История запусков | |
| Состояние | тестовые запуски |
| Места запуска |
Япония Космический центр Утиноура |
| Число запусков | 2 |
| • успешных | 1 |
| • неудачных | 1 |
| Первый запуск | 15 января 2017 |
| Последний запуск | 3 февраля 2018 |

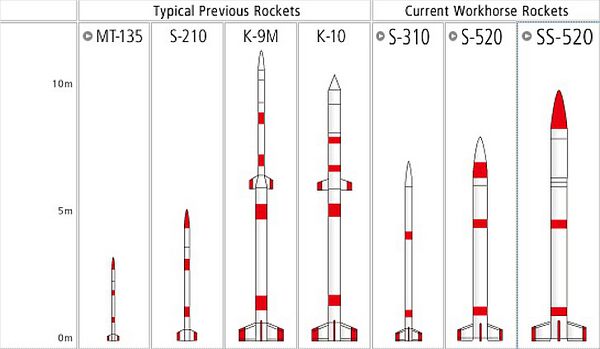

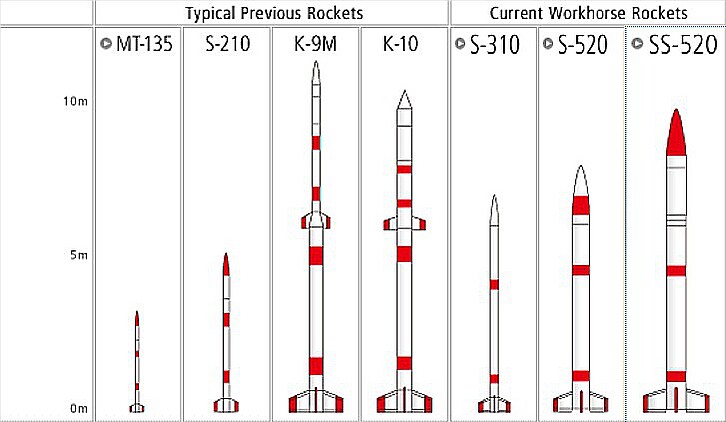

SS-520. Геофизическая версия
Геофизическая двухступенчатая версия ракеты запускалась Институтом космических исследований и астронавтики Японии (англ. Institute of Space and Astronautical Science, ISAS) для проведения научных исследований в магнитосфере и в условиях микрогравитации[2]. Ракета изготавливается компанией IHI Aerospace[1].
Позволяет выполнять суборбитальные запуски с нагрузкой до 140 кг на высоту до 800 км[2]. Высота ракеты составляет 9,65 м, диаметр — 0,52 м, масса — 2,6 т.[3]
Первая ступень сделана на основе твердотопливной одноступенчатой метеорологической ракеты S-520. Корпус двигателя выполнен из высокопрочной стали HT-140[4]. Вертикальные стабилизаторы, расположенные в нижней части первой ступени, обеспечивают управление ракетой во время полёта[5].
Вторая ступень выполнена полностью из углепластикового композиционного материала[2]. Обе ступени используют твёрдое ракетное топливо на основе HTPB. Головной обтекатель выполнен из стеклотекстолита[5].
Стабилизация ракеты в полёте осуществляется закруткой вдоль продольной оси с помощью стабилизаторов. Стабилизаторы выполнены в виде трёхслойного сендвича из алюминиевых сот покрытых обшивкой из угле- и стекло-пластика. Передняя кромка стабилизаторов изготовлена из титана[4].
Первый запуск состоялся с пусковой установки в Космическом центре Утиноура 5 февраля 1998 года. Второй запуск состоялся 4 декабря 2000 года со стартовой площадки Svalbard Rocket Range возле городка Ню-Олесунн на архипелаге Шпицберген в Норвегии[2].
| № | Дата и время (UTC) | Версия | Стартовая площадка | Полезная нагрузка | Орбита | Результат |
|---|---|---|---|---|---|---|
| 1 | 5 февраля 1998, | SS-520 № 1 |  Космический центр Утиноура
|
ENA/EPS/LAP | Геофизический запуск | Успех |
| Достигла высоты 750 км | ||||||
| 2 | 4 декабря 2000, | SS-520 № 2 |  Svalbard Rocket Range
|
Ion Outflow | Геофизический запуск | Успех |
| Достигла высоты 1108 км | ||||||
| 3 | 4 ноября 2021, | SS-520 № 3 | Svalbard Rocket Range
|
Ion Outflow | Геофизический запуск | Успех |
| Достигла высоты 750 км | ||||||
SS-520. Версия для орбитальных запусков
Ракета создана путём добавления третьей ступени к высотной исследовательской ракете SS-520 и соответствующей доработки бортовых систем. В третьей ступени так же используются твёрдое ракетное топливо на основе HTPB.
Высота ракеты — 9,54 м, стартовая масса — 2,6 т. Может вывести на НОО полезную нагрузку весом более 4 кг[6]. Тяга двигателя первой ступени составляет 14,6 тонн (145—185 кН), удельный импульс — 265 с. Масса топлива первой ступени — 1587 кг, второй — 325, третьей — 78. Ориентацию ракеты после отделения первой ступени обеспечивают система яп. ラムライン (Ramurain) — четыре импульсных двигателя, работающих на сжатом азоте. Азот хранится в баке объёмом 5,7 л при давлении 230 бар[7]. Система управления и передачи телеметрии создана компанией Canon Electronics[8]. Третья ступень не имела телеметрической системы. Для определения окончательных параметров орбиты на ней был установлен GPS-датчик, передававший сигнал через систему Иридиум[7].
Одной из особенностей ракеты-носителя является широкое использование не специализированных, а доступных потребительских компонентов. Это сделано для снижения стоимости ракеты-носителя, что влияет на стоимость запуска полезной нагрузки[9].
Первый пуск был профинансирован Министерством экономики, торговли и промышленности; стоимость запуска около 400 млн иен (3,5 млн USD)[10]
На момент запусков это была самая маленькая ракета-носитель для запуска полезной нагрузки на околоземную орбиту.
| № | Дата и время (UTC) | Версия | Стартовая площадка | Полезная нагрузка | Орбита | Результат | NSSDC ID | SCN |
|---|---|---|---|---|---|---|---|---|
| 1 | 14 января 2017, | SS-520 № 4 | Космический центр Утиноура
|
TRICOM-1[6]
|
НОО | Неудача | ||
На 20-й секунде полёта пропала телеметрия получаемая с ракеты[13]; ракета достигла пи́ковой высоты около 190 км, после чего упала в Тихий океан. Расследование показало, что наиболее вероятной причиной аварии стало короткое замыкание электропроводки: во время полёта, из-за температуры и вибрации перетёрлась и нарушилась изоляция провода, проходящего по алюминиевому корпусу ступени.[14][15][16] | ||||||||
| 2 | 3 февраля 2018, | SS-520 № 5 | Космический центр Утиноура
|
Tasuki (TRICOM-1R)[17]
|
НОО | Успех | 2018-016A | 43201 |
| В связи с неудачей предыдущего запуска РН претерпела часть изменений включая защиту жгута электропроводки между второй и третьей ступенью.[18] Орбита 187 × 2012 км | ||||||||
