S1850M
S1850M — трёхкоординатная РЛС дальнего воздушного обзора с цифровой антенной решёткой[2][3] для систем раннего предупреждения о ракетном нападении, а также обнаружения аэродинамических, наземных и надводных целей[1].
Разрабатывалась совместно Францией, Италией и Великобританией (компании BAE Systems и Thales) для обеспечения высокоэффективной противовоздушной обороны перспективных фрегатов. В настоящее время является основным радиолокационным компонентом систем PAAMS на фрегатах типа «Горизонт» ВМС Франции и Италии, эсминцах типа «Дэринг» ВМС Великобритании[1], а также на мобильных наземных установках[4].
Сконструирована на основе РЛС SMART-L голландского филиала Thales[2][3], однако использует собственную архитектуру обработки сигналов от компании Alenia Marconi Systems (в настоящее время BAE Systems). По сравнению со SMART-L улучшена работа радара в условиях электронного противодействия[1][2].
Общие сведения
| S1850M | |
|---|---|
| Основная информация | |
| Тип | Радар дальнего воздушного обзора с активной ЦАР |
| Страна |
 Великобритания |
| Производитель | BAE Systems |
| Начало производства | 2001 |
| Статус | На вооружении |
| Параметры | |
| Диапазон частот | 1–2 ГГц (D)[1] |
| Частота вращения | 12 об/мин[1] |
| Макс. дальность |
400 км[1] 65 км (ЭПР=0,001 м²)[1] |
Конструкция
Антенна размером 8,2 м состоит из 24 твердотельных модулей[2], 16 из которых работают на передачу. Скорость вращения антенны — 12 оборотов в минуту[2]. Масса антенны вместе с оборудованием 6200 кг[1].
Характеристики
Установки на кораблях
Примечания
Ссылки
- Thales Nederland BV (June 24, 2005) First S1850M shipped to France Пресс-релиз.
- Thales Nederland BV (Jan. 31, 2005) Thales signs further orders for S1850M Пресс-релиз.

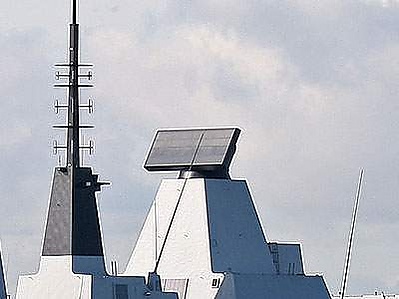

_D32_Daring_2010-03-01.jpg)
