Realtek RTL8139

Realtek RTL8139 — семейство популярных интегрированных контроллеров сетевого интерфейса Fast Ethernet, разрабатывавшееся компанией Realtek в 1997-2005 годах[1][2]. Контроллеры реализуют в одной микросхеме уровни MAC, PHY и трансивера, имеют интерфейс PCI[3] и поддерживают работу на скоростях 10 или 100 Мбит/с по неэкранированной витой паре[2].

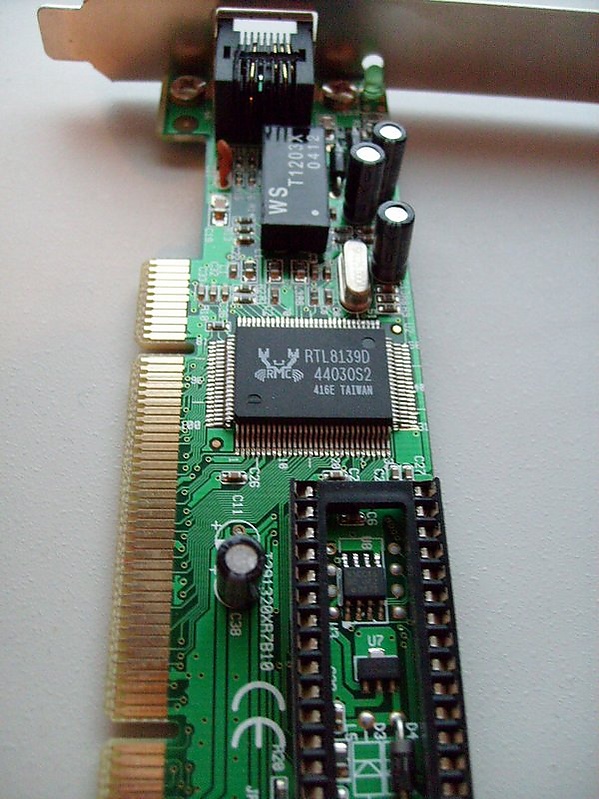

В состав семейства входило шесть моделей контроллеров: RTL8139, RTL8139A, RTL8139B, RTL8139C, RTL8139C+, RTL8139D. Они применялись для создания сетевых карт с интерфейсом PCI для ПК, сетевых модулей с интерфейсом mini-PCI и интегрированных сетевых карт ноутбуков и материнских плат.

Благодаря доступности и невысокой цене как самих контроллеров семейства RTL8139[4], так и карт на его основе (6-13 долларов на 2002 год[5]), а также простого программно-аппаратного интерфейса[6] карты на базе RTL8139 были широко распространены, и в множестве операционных систем была поддержана работа с этим контроллером. Ряд систем виртуализации эмулируют именно этот контроллер[7][8][9].

По оценкам самой компании, в начале 2000-х годов Realtek занимал около 65% рынка контроллеров Ethernet[10].

Модели контроллера: 8139/8139A/8139B/8139C/8139D

Вариант Год Напряжение [Вольт] Корпус Особенности Примечания
RTL8139 1997 5 Первая версия одночипового контроллера
RTL8139A[11] 1998 5 128 pins PQFP Добавлена поддержка Wake-on-LAN Расширен набор внутренних регистров контроллера
RTL8139B[12] 1999 5 или 3.3 (BL) 128 pin QFP (B) или LQFP (BL) Единый источник тактовой частоты Вместо OSC генератора начал применяться кварцевый
RTL8139C[13] 2000 3.3 128 pin QFP (C) или LQFP (CL) Wake-on-LAN по шине PCI Расширения ACPI для шины PCI версии 2.2; исправлено терминирование выводов[14]
RTL8139C+[15] 2001 3.3 128 pin QFP (C+) или LQFP (CL+) Реализованы требования NDIS5+ Добавлен режим C+ с дескипторным управлением буферов, offload расчёта контрольных сумм TCP, UDP, IP,
RTL8139D[16] 2002 2.5 или 3.3 100 pin QFP (D) или LQFP (DL) Wake-on-LAN по шине PCI Техпроцесс 0.25 мкм CMOS, поддержка BootROM сетевой загрузки до 128 КБ

Технические характеристики 8139D

  • Корпус пластмассовый, типа PQFP (100 выводов, с шагом 0,65 мм) или LQFP (100 выводов, шаг выводов 0,50 мм)
  • Скорость сетевого интерфейса 10 или 100 Мбит/с, с поддержкой автосогласования
  • Системный интерфейс PCI 32 бита
    • Соответствует версии PCI 2.2
    • Частота шины PCI 16,75…40 МГц
    • Поддержка стандарта ACPI и управления питанием
    • Способность функционировать как ведущее устройство (PCI Bus Master)
  • Соответствует стандартам PC99 и PC2001
  • Наличие функции Wake-on-LAN
  • Размер раздельных буферов приёма и передачи 2 Кбайт
  • Данные конфигурации сохраняются во внешнем ППЗУ типа 93C46 (объёмом 1 Кбит, с организацией 64x16)
  • Наличие выводов для управления светодиодными индикаторами сетевой активности
  • Поддержка загрузки по сети (Boot ROM, объём до 128 Кбайт)
  • Возможность работы в полудуплексном и полнодуплексном режимах, с поддержкой управления потоком в полнодуплексном режиме (IEEE 802.3x)
  • Наличие режима пониженного энергопотребления
  • Тактовая частота внешнего генератора — 25 МГц
  • Напряжение источника питания 3,3 В (для некоторых моделей)); линий ввода-вывода — 5 В; потребляемый ток до 330 мА
  • Рабочий диапазон температур 0..70°С
  • Изготовлена по технологии КМОП 0,25 мкм

Драйверы

Из-за неполноты документации и наличия лишь проприетарных (бинарных) драйверов, начальная реализация поддержки RTL8139 для операционных систем с открытым исходным кодом требовала значительных усилий. В частности, один из вариантов драйвера для Linux разрабатывался около 4 лет при участии 18 разработчиков[17]. Первый драйвер разрабатывался в 1997—1999 годах Donald Becker[18]. Многие драйверы поддерживали работу с упрощенной более ранней и менее производительной моделью контроллера — RTL8129[19][20].

Для передачи данных в сеть используется 4 дескриптора TSAD, размещенных по фиксированным смещениям, 4 статусных регистра TSD и 2 КБ FIFO буфер данных. Принимаемые из сети пакеты сначала помещаются в приемный FIFO-буфер, затем пересылаются в кольцевой буфер, непрерывный в физической памяти компьютера. Регистры CAPR и CBP используются для отслеживания позиций в этом буфере, статус принятого пакета и его длина (packet header) записывается перед данными пакета после его получения[21][22].

Награды

  • 1997 - Innovative Product Award, от Hsinchu Science Park Administration[23].
  • 1997 - “Best Component” and “Best of Show” от BYTE Magazine на Computex Taipei ’97[24][23].
  • 2001 - RTL8139D - "Component Design Award 2001" от EDN Asia[25]

См. также

  • NE2000 — популярные Ethernet-контроллеры, клонами которых являлось предыдущие чипы Realtek: RTL8019 и RTL8029 (10 Мбит Ethernet)
  • RTL8169 — Гигабитный контроллер.
