Plantronics Colorplus

Plantronics Colorplus — графическая плата для компьютеров IBM PC, впервые поступившая в продажу в 1982 году. Реализует расширенный набор функций по сравнению со стандартом CGA, используя тот же стандарт монитора, 4-битный цифровой ТТЛ RGBI, и обеспечивая те же разрешения по пикселям[1]. Плата производилась компанией Frederick Electronics (город Фредерик, штат Мэриленд), дочерним предприятием Plantronics с 1968 года, и продавалась через подразделение Enhanced Graphics Products[2][3].

Плата Colorplus оснащена вдвое большим объёмом памяти по сравнению со стандартной CGA (32 КБ против 16 КБ). Дополнительная память позволяет в графических режимах удваивать глубину цвета, предоставляя два дополнительных графических режима — 16 цветов при разрешении 320×200 или 4 цвета при разрешении 640×200[4].

Видеокарта использует тот же контроллер дисплея Motorola MC6845, что и предыдущие адаптеры MDA и CGA[1].

Оригинальная плата также включает параллельный порт принтера.

Выходные возможности

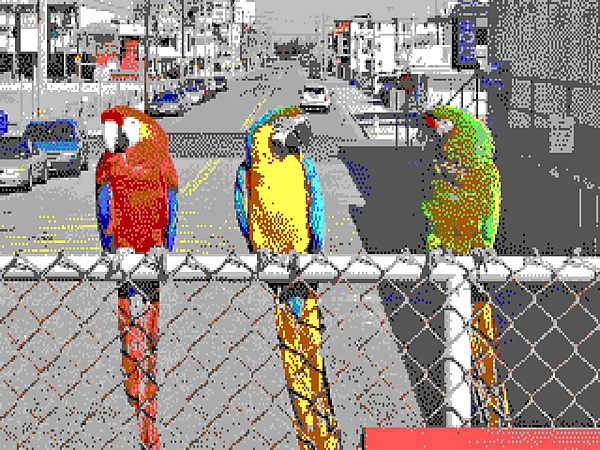

Графический режим Plantronics 320×200 с 16 цветами, скорректировано по соотношению сторон
Графический режим Plantronics 640×200 с 4 цветами, скорректировано по соотношению сторон

Совместимые с CGA режимы:

  • 160×100, 16 цветов (на самом деле текстовый режим с использованием символов , ▌, ▐ и █)
  • 320×200, 4 цвета из 16-цветовой аппаратной палитры. Соотношение сторон пикселя 1:1,2.
  • 640×200, 2 цвета. Соотношение сторон пикселя 1:2,4.
  • 40×25 с 8×8 пиксельным шрифтом (эффективное разрешение 320×200)
  • 80×25 с 8×8 пиксельным шрифтом (эффективное разрешение 640×200)

В дополнение к режимам CGA, плата поддерживает:[4]

  • 320×200 с 16 цветами
  • 640×200 с 4 цветами
  • «Новый высокоразрешающий» текстовый шрифт, выбираемый с помощью аппаратного джампера

«Новый» шрифт на самом деле представлял собой неиспользуемый «тонкий» шрифт, уже присутствовавший в ПЗУ IBM CGA, с вертикальными штрихами шириной в 1 пиксель. Это обеспечивало большую чёткость на RGB-мониторах по сравнению с обычным «толстым» (2-пиксельным) шрифтом, более подходящим для вывода на композитные мониторы и через ВЧ-модулятор на телевизоры, но, вопреки рекламным заявлениям Plantronics, имело то же разрешение 8×8 пикселей.

Программная поддержка

Немногие программы использовали расширенные режимы Plantronics, поскольку для них не было поддержки в BIOS.

В рекламе 1984 года[2] перечислялись следующие совместимые программы:

  • Color-It
  • UCSD P-system
  • Peachtree Graphics Language
  • Business Graphics System[5]
  • Graph Power
  • The Draftsman
  • Videogram
  • Stock View
  • GSX
  • CompuShow (320×200 режим)[6]

Некоторое современное программное обеспечение также добавило поддержку режимов Plantronics:

  • Planet X3, выпущенная американским видеоблогером Дэвидом Мюрреем (David "") в 2019 году, стала первой известной видеоигрой с поддержкой Colorplus (320×200, 16 цветов). Поддержка была реализована энтузиастом Planet X3 Бенедиктом Фрайзеном[7].
  • Attack of the Petscii Robots Дэвида Мюррея (2020), портированная на MS-DOS с графическим режимом, поддерживающим Plantronics Plus.
  • Бенедикт Фрайзен в 2021 году выпустил обновлённые драйверы, добавляющие поддержку Colorplus для Sierra-квестов на движке Sierra's Creative Interpreter[8].
  • FastDoom — порт Doom (1993) от Виктора Ньето, добавил поддержку ColorPlus 320×200 с 16 цветами в 2021 году[9].

Аппаратные клоны

Некоторые сторонние клоны CGA и EGA, такие как ATI Graphics Solution и Paradise AutoSwitch EGA 480[10], могли эмулировать дополнительные режимы (обычно называя их просто «режим Plantronics»).

Компьютеры (совместимый с PC-XT)[11] и также поддерживали режимы Plantronics наряду с CGA[12].
