KVM с креплением в стойку

KVM с креплением в стойку не существовали до появления ЖК-мониторов. До их появления использовались отдельно размещённые в стойке CRT-мониторы, клавиатуры и мыши. С появлением ЖК-мониторов появилась возможность объединить дисплей, клавиатуру и указательное устройство в единый модуль толщиной 1U, 2U или 3U для установки в стойку, что и стало предпосылкой появления KVM с креплением в стойку.

Компания Ibus (ныне не существующая) получила патент US5388032^[1], поданный 4 мая 1993 года, в котором описывается KVM с функцией «дискриминатора» для подключения к нескольким компьютерам. Это устройство теперь известно как KVM-переключатель (англ. KVM switch).

Существует два основных типа конструкций KVM с креплением в стойку: «раскладушка» (clamshell) и «lay-flat».

Раскладушка предусматривает крепление дисплея петлями сзади, чтобы он складывался вперёд над клавиатурой для хранения. Преимущество этой схемы — меньшая глубина установки. Недостатком является то, что из-за ограниченного пространства в 1U уменьшается высота, доступная для клавиатуры и шарового манипулятора (если он установлен). Некоторые модели предусматривают исполнение в 2U для возможности установки полноразмерной клавиатуры и увеличенного шарового манипулятора.

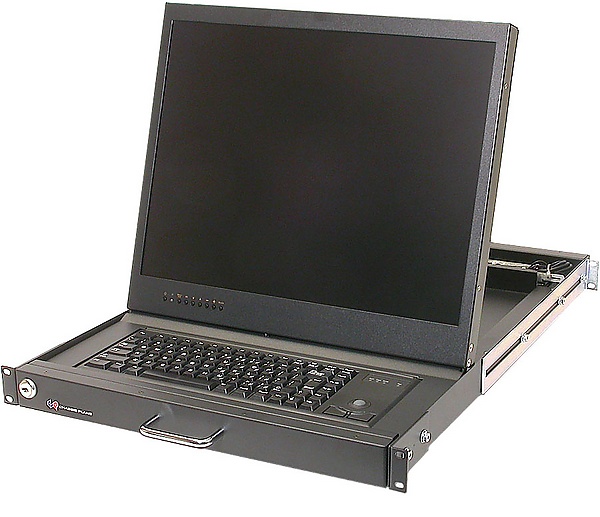

Lay-flat — конструкция, в которой дисплей петлёй крепится спереди и складывается назад. Преимущество — вся высота в 1U может быть задействована для клавиатуры и шарового манипулятора, но при этом увеличивается глубина устанавливаемого устройства.

Существуют также решения, в которых плоская клавиатура установлена на независимых направляющих под дисплеем, а дисплей петлёй крепится на передней части устройства. Такая схема позволяет использовать дисплей с убранной клавиатурой, чтобы конструкция не выступала в рабочий проход. Монитор в вертикальном положении практически не выступает за лицевую панель стойки. Клавиатуру можно выдвигать по мере необходимости и убирать обратно. Такие модели также бывают высотой в 1U с малой глубиной установки, однако обычно в них применяется клавиатура типа ноутбука с ограниченным ходом клавиш.

Входные сигналы могут быть любыми, которые поддерживает установленный ЖК-контроллер, включая, но не ограничиваясь, VGA, DVI-D, DVI-I, HDMI, DisplayPort, видео (Композитное видео, HD-SDI) и другие форматы.

Форм-фактор устройства также позволяет поддерживать нетрадиционные видеосигналы и интерфейсы клавиатуры/мыши, например, KVM по IP, в зависимости от установленной управляющей электроники.

Выходные сигналы от клавиатуры и указательного устройства могут быть реализованы через PS/2 либо USB, или одновременно оба варианта, а также могут передаваться через KVM по IP и аналогичные технологии.

Из-за ограниченной ширины 19-дюймовой стойки (примерно 17,75" между внутренними рельсами) максимальный размер встроенного в KVM ЖК-дисплея составлял 20,1" с соотношением сторон 3:4. Дисплеи с широкоформатным соотношением 16:9 или 16:10 и диагональю 20,1" оказываются слишком широкими для размещения. Ранее сообщалось, что LG — последний производитель ЖК-дисплея нужного форм-фактора — объявил о снятии его с производства в 2013 году^[2]. Однако компания Sharp Electronics в декабре 2014 года представила новый дисплей размером 20,1"^[3]. Наиболее распространённые размеры ЖК-дисплеев в актуальных моделях: 15", 17", 19" и 20".

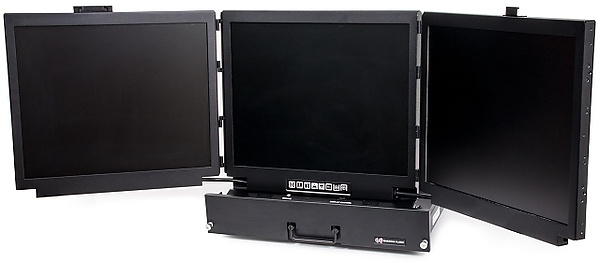

Ряд производителей выпускает модели KVM с двумя и тремя дисплеями^[4][5] в корпусах высотой 2U или 3U.

Для обеспечения функциональности мыши используется широкий спектр указательных устройств. Многие клавиатуры включают встроенные указатели, например небольшой трекбол, тачпад, джойстик или наконечник-джойстик. Аналогичные устройства могут выпускаться и как отдельные модули для раздельной установки с клавиатурой. В конструкции типа lay-flat внутри 1U достаточно места для установки крупного трекбола диаметром до 1,5 дюйма, а в моделях высотой 2U возможна установка ещё больших шаровых манипуляторов. Некоторые производители предусматривают возможность использования стандартной мыши, обеспечивая для неё отсек хранения и ровную поверхность для эксплуатации.

Многие устройства KVM с креплением в стойку оснащаются встроенным KVM-переключателем, позволяющим одному устройству управлять несколькими подключёнными компьютерами без использования внешнего переключателя. Переключение может осуществляться с помощью экранного меню, горячих клавиш или, в некоторых моделях, кнопками на передней панели устройства.
