Harbin Z-9

Вертолёт на 59 % состоит из композитных материалов и на 28 % — из алюминиевых сплавов^[2].

Z-9 вооружен двумя 23-мм пушками Type-1. На внешней подвеске способен нести восемь противотанковых ракет HJ-8Е (дальность стрельбы до 3 км) или два контейнера с пусковыми установками 57-мм или 90-мм НУР, или два контейнера с 12,7-мм пулемётами. Начиная с 2000 года вертолет способен нести две управляемые ракеты TY-90 класса «воздух-воздух».

Вертолёт может перевозить десять полностью экипированных десантников.

• Z-9 — мелкоузловая сборка французского вертолёта Aérospatiale AS.365N1 (собрано 28 вертолёто-комплектов)^[1]
• Z-9А — мелкоузловая сборка французского вертолёта Aérospatiale AS.365N2 (собрано 22 вертолёто-комплектов)^[1]
• Z-9А-100 — прототип с китайскими двигателями WZ8A. Первый полет совершил 16 января 1992 года.
• Z-9В — базовая многоцелевая модификация, основанная на Z-9А-100
• Z-9С — лицензионная копия Eurocopter AS.565 Panther для ВМС Китая
• Z-9D — морская версия, вооружённая противокорабельными ракетами Hongdu TL-10 (дальность стрельбы 15 км, боеголовка 30 кг)^[6]
• Z-9EC — противолодочный вертолёт для ВМС Пакистана (вертолёты базируются на фрегатах класса F-22P «Зульфикар»^[7][8]). Оснащен двумя двигателями «Арриэль 2C». Оборудован погружаемой гидроакустической системой, поисковой РЛС и вооружен торпедами для борьбы с подводными лодками. Кроме того, вертолёт может использоваться для проведения поисково-спасательных операций на море.
• Z-9W (WZ-9) — ударная модификация, вооружённая ПТУР HJ-8E. Экспортная версии предлагается под названием Z-9G.

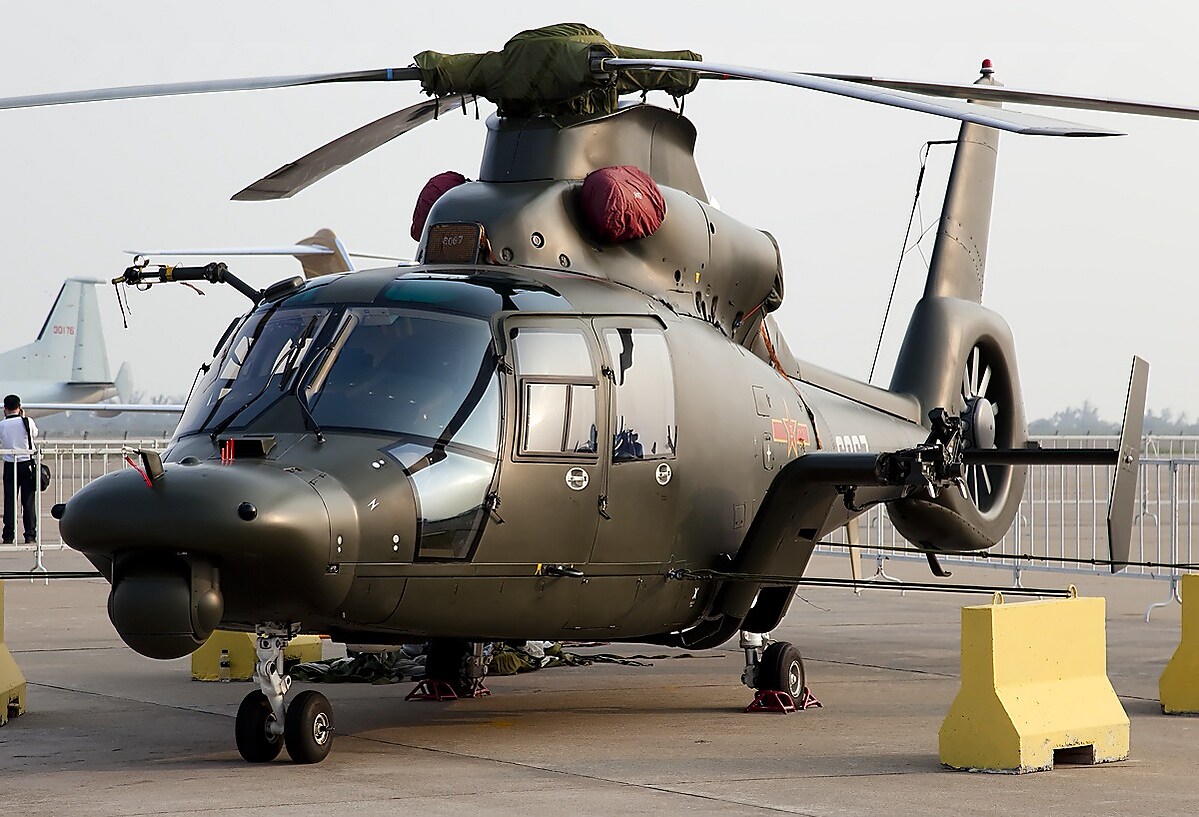

• Z-9WA — модернизированная версия Z-9W, оснащенная бортовой ИК-системой и улучшенной авионикой^[9]
• Z-19 — ударный вертолёт на основе Z-9WA, отличается от исходной версии тандемной кабиной. Силовая установка, роторная система и хвостовая часть Z-9WA сохранены^[10].
• H410A — многоцелевой вертолёт, оснащенный двигателями WZ8C мощностью 635 кВт каждый. Совершил первый полет в сентябре 2001 года.
• H425 — модернизированная версия H410A

Приведенные характеристики соответствуют модификации Harbin Z-9W (WZ-9).

Источник данных: ^[5]

Технические характеристики

• Экипаж: 2 (пилот и оператор вооружения)
• Пассажировместимость: 10 десантников
• Длина: 14,46 м
• Длина фюзеляжа:
• Диаметр несущего винта: 12,0 м
• Диаметр рулевого винта: 1,1 м
• Размах крыла:
• Максимальная ширина фюзеляжа:
• Высота: 3,47 м
• Площадь, ометаемая несущим винтом:
• База шасси:
• Колея шасси:
• Масса пустого: 2050 кг
• Нормальная взлётная масса: 4060 кг
• Максимальная взлётная масса: 4100 кг
• Масса топлива во внутренних баках: 1135 л
• Силовая установка: 2 × турбовальных Zhuzhou Aeroengine Factory WZ-8A
• Мощность двигателей: 2 × 848 л. с.

(2 × 632 кВт (взлётная))

Лётные характеристики

• Максимальная скорость: 305 км/ч
• Крейсерская скорость: 260 км/ч
• Боевой радиус: 400 км
• Практическая дальность: 1000 км
• Продолжительность полёта:
• Статический потолок: 6000 м
  • с использованием эффекта земли:
  • без использования эффекта земли: 2600 м
• Скороподъёмность: 7 м/с
• Максимальная эксплуатационная перегрузка:

Вооружение

• Стрелково-пушечное: 2 × 23-мм Type 23-1
• Точки подвески: 4
• Управляемые ракеты:
  • ракеты «воздух-земля»: 8 × ПТУР HJ-8E
  • ракеты «воздух-воздух»: 2 × TY-90
• Неуправляемые ракеты: 2 x блока калибра 57-мм или 90-мм

•  Гана — 4 Z-9EH, по состоянию на 2016 год^[11]
•  Китай:
  • Сухопутные войска КНР — 21 Z-9A, 31 Z-9W, 10 Z-9WA и 193 Z-9WZ, по состоянию на 2016 год^[12]
  • Военно-морские силы КНР — 25 Z-9C, по состоянию на 2016 год^[13]
  • ВВС КНР — 20 Z-9 и 12 Z-9WZ, по состоянию на 2016 год^[14]
•  Боливия — в 2011 году заказано 6 H-425 для Сухопутных войск Боливии на общую сумму $135,2 млн. Стоимость одного вертолёта составляет $9,8 млн или $58,8 млн за шесть единиц^[3]. Запасные части и агрегаты, обучение пилотов и другие издержки увеличивают сумму до $104,49 млн.
•  Кабо-Верде
•  Камбоджа — 11 Z-9, по состоянию на 2016 год^[15]
•  Камерун — 3 Z-9, по состоянию на 2016 год^[16]
• Кения — 3 Z-9W по состоянию на 2021 год^[17]
•  Пакистан — 7 Z-9C, по состоянию на 2016 год^[18]
•  Замбия — 6 Z-9, по состоянию на 2012 год^[19]
•  Лаос — 4 Z-9А, по состоянию на 2016 год^[20]
•  Мавритания — 2 Z-9, по состоянию на 2016 год^[21]
•  Мали — 1 Z-9 на хранении, по состоянию на 2016 год^[22]
