DVB-SH

DVB-SH (англ. Digital Video Broadcasting — Satellite services to Handhelds) — стандарт физического уровня, предназначенный для доставки медиаконтента и данных по протоколу IP на портативные устройства, такие как мобильные телефоны или КПК. Стандарт DVB-SH основан на гибридных спутниковых и наземных каналах нисходящей линии связи и, например, восходящем канале на основе GPRS. Стандарт был опубликован проектом DVB в феврале 2007 года[1].

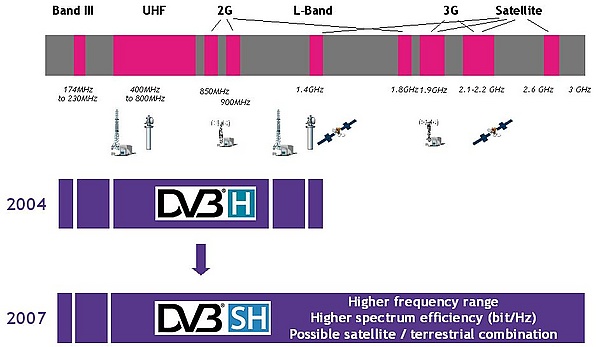

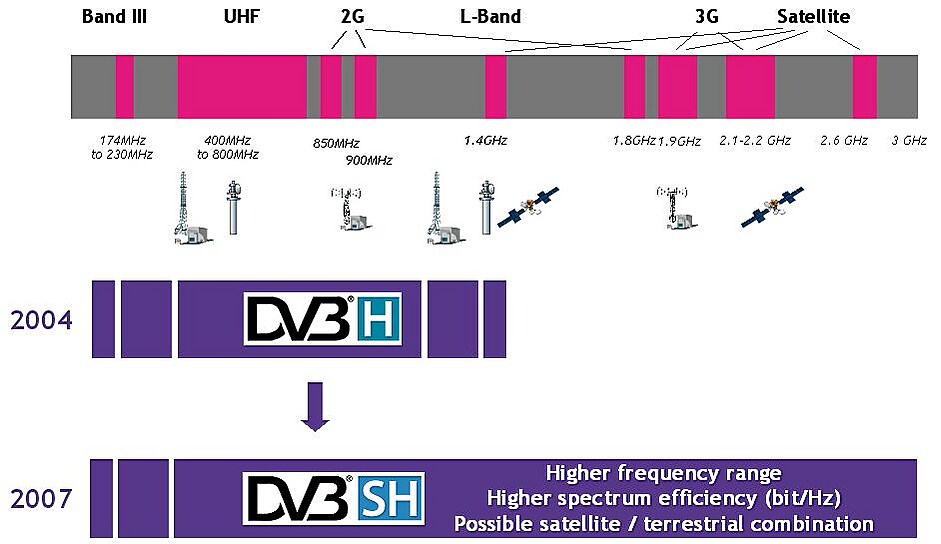

Система DVB-SH рассчитана на частоты ниже 3 ГГц, поддерживая диапазоны UHF, L-диапазон и S-диапазон. Стандарт дополняет и улучшает существующий стандарт физического уровня DVB-H. Как и его «сестринская» спецификация, DVB-H, он основан на доставке контента через DVB IP Datacast (IPDC), электронных путеводителях по сервисам и стандартах покупки/защиты сервисов.

В конце 2016 года в новостном бюллетене проекта DVB было признано, что DVB-SH и связанный с ним стандарт DVB-H потерпели коммерческий провал[2].

Описание стандарта

Архитектура

Существуют два физических уровня (наземный и спутниковый), что увеличивает варианты конфигурации системы. В зависимости от применяемой модуляции различают две архитектуры: SH-A и SH-B.

Архитектура SH-A

И наземный, и спутниковый компоненты используют ортогональное частотное разделение каналов (OFDM). Такая модуляция позволяет решить проблему многолучевости, когда одинаковый сигнал может быть принят несколько раз с задержкой из-за отражений. Применение OFDM как на передатчиках, так и на спутниках позволяет организовывать одночастотные сети (SFN), что повышает спектральную эффективность, но требует, чтобы наземный сигнал был идентичен передаваемому со спутника. Поэтому разрешено создавать многочастотные сети (MFN), когда компоненты могут вещать в разных каналах с одинаковой модуляцией.

Архитектура SH-B

Наземный компонент использует OFDM, тогда как спутниковый компонент — временное разделение каналов (TDM). Оба компонента должны вещать на разных частотах, чтобы избежать помех. Создание SFN невозможно, но эффективность передачи спутникового сигнала выше, так как TDM лучше подходит для таких видов передач.

Сравнение с DVB-H

Стандарт DVB-SH содержит ряд усовершенствований по сравнению с DVB-H:

  • Доступно больше альтернативных коэффициентов кодирования
  • Отсутствует поддержка модуляции 64QAM
  • Поддержка ширины полосы 1,7 МГц и 1k FFT
  • Коррекция ошибок с помощью турбокодирования
  • Улучшенное временное перемежение
  • Поддержка антенн с пространственным разнообразием в терминалах

Недавние результаты, опубликованные BMCO Forum (Alcatel, апрель 2008), показали улучшение радиоусловий по сравнению с DVB-H в диапазоне UHF не менее чем на 5,5 дБ. Эти улучшения приводят к лучшему проникновению сигнала в зданиях, лучшему покрытию внутри автомобилей и расширению зоны наружного покрытия. В настоящее время разрабатываются микросхемы DVB-SH компаниями DiBcom и NXP Semiconductors, которые, по ожиданиям, должны были появиться в начале 2008 года. Первые спецификации показывают, что микросхемы поддерживают как UHF, так и S-диапазон и обратно совместимы с DVB-H.

DiBcom объявила о выпуске DVB-SH микросхемы с доступностью в третьем квартале 2008 года[3]. Микросхема «поддерживает два радиочастотных тюнера для работы в диапазонах VHF, UHF, L-диапазона и S-диапазона».

Организация проекта

Французское Агентство по развитию промышленности сейчас финансирует данный проект через TVMSL — проект под руководством Alcatel-Lucent, направленный на разработку стандарта DVB-SH, подходящего для гибридной спутниковой и наземной трансляции. Среди партнёров TVMSL: Sagem Wireless, Alenia, RFS, Philips, DiBcom, TeamCast, UDcast, CNRS, INRIA, CEA-LETI[4].

Спутники

Оператор ICO (одна из крупнейших спутниковых компаний в США) в 2007 году объявил о развертывании по всей стране гибридной спутниковой/наземной сети на базе DVB-SH совместно с Alcatel-Lucent[5] и Expway[6]. Спутник ICO G1 с поддержкой DVB-SH был запущен 14 апреля 2008 года и стал первым спутником DVB-SH на орбите.

Eutelsat W2A с полезной нагрузкой Solaris Mobile (совместное предприятие Eutelsat и SES; сейчас EchoStar Mobile) в диапазоне S был запущен 3 апреля 2009 года и должен охватить Западную Европу[7].[8][9] S-диапазон должен был начать работу в мае 2009 года, но этого не произошло из-за технической неисправности[10]. 1 июля 2009 года Solaris Mobile подала страховое требование; согласно техническим данным, компания сможет оказывать лишь часть запланированных услуг[11].

Inmarsat реализует S-диапазонный спутниковый проект EuropaSat, который обеспечит мобильное мультимедийное вещание, двустороннюю широкополосную связь и сервисы нового поколения MSS по всей территории Европейского Союза и идущим на восток до Москвы и Анкары посредством гибридной спутниково-наземной сети. Его строительством занимается Thales Alenia Space, запуск осуществит ILS в начале 2011 года[12].

Испытания

По состоянию на февраль 2008 года испытания DVB-H/SH проводились или недавно проводились в многих городах и странах, в том числе: Ирландия[13], Великобритания[14], Малайзия, Сингапур[15], Хельсинки, Берлин, Кембридж, Питтсбург, Париж, Тегеран, Мадрид, Сидней[16], Южная Африка, Тайвань[17], Гаага, Брюссель, Берн, Вена, Новая Зеландия[18], Филиппины, Копенгаген, Будапешт, Эрланген[19], Шри-Ланка, Розеларе и Индия.

В Европе DVB-SH в S-диапазоне рассматривается как альтернатива. Полевые испытания и исследования показали более высокую производительность по сравнению со стандартом DVB-H, что позволяет существенно снизить стоимость развёртывания сети.

Во Франции компания SFR совместно с Alcatel-Lucent провели тесты DVB-SH. Результаты подтвердили теоретические предположения о превосходстве DVB-SH над DVB-H, как естественной эволюции этой технологии[20].

В Италии компании 3 Italia, RAI и Alcatel-Lucent объединились для проведения первого испытания мобильного ТВ по DVB-SH в Италии[21].

В США Dish Network и Alcatel-Lucent провели первое тестирование DVB-SH в США[22].
