Chips and Technologies
Chips and Technologies (англ. Chips and Technologies, C&T) — первая компания-производитель полупроводников, работавшая по модели fabless (без собственной фабрики), разработанной её основателем Гордоном Кэмпбеллом. Компания была основана в 1985 году, одним из инвесторов выступил венчурный капиталист Диосдадо Банатао.
Общие сведения
| Chips and Technologies (C&T) | |
|---|---|
| Административный центр | |
| Тип организации | Акционерное общество, котировалась на NASDAQ |
| Основание | |
| Дата основания | 1985 |
| Ликвидация | |
| 2 февраля 1998 | |
| Отрасль | Полупроводники |
| Продукция |
Микропроцессоры Чипсеты Графические процессоры |
История
Первым продуктом компании стала графическая микросхема (GPU), совместимая с EGA от IBM. В дальнейшем Chips and Technologies выпускала семейства чипсетов для материнских плат IBM PC-совместимых компьютеров, различные серии графических процессоров (EGA и VGA), а также ЦПУ и сопроцессоры, совместимые с Intel x86, интерфейсные микросхемы для последовательных и параллельных портов, контроллеры для шины ISA, а также микросхемы для контроллеров дисководов и жёстких дисков.
Chips and Technologies внедряла инновационные продукты, позволявшие системным разработчикам достигать более высокой степени интеграции и быстрее выводить продукты на рынок. Компания одной из первых применила интеграцию LSI и VLSI в полупроводниковых устройствах для объединения подсистем IBM PC-совместимых компьютеров, ранее реализованных на малой (SSI) и средней (MSI) степени интеграции. Технологии проектирования VLSI и инженерные решения легли в основу первых успешных продуктов компании. В 1985 году C&T представила первый чипсет с интегрированной системной логикой для компьютеров, совместимых с архитектурой IBM Personal Computer/AT. Чипсет, состоявший из пяти микросхем, интегрировал 63 из 94 логических схем материнской платы AT, что позволило производителям ПК создавать более компактные платы с более быстрыми процессорами 80286 и снижать себестоимость.
2 февраля 1998 года Chips and Technologies была приобретена компанией Intel, главным образом ради её графического бизнеса, который Intel использовала для разработки собственных графических решений (сначала в виде отдельных плат, затем интегрированных в чипсеты).
x86-продукты

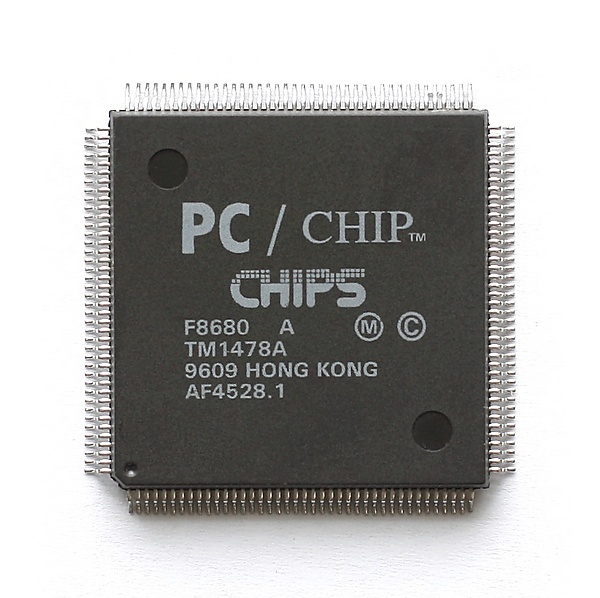

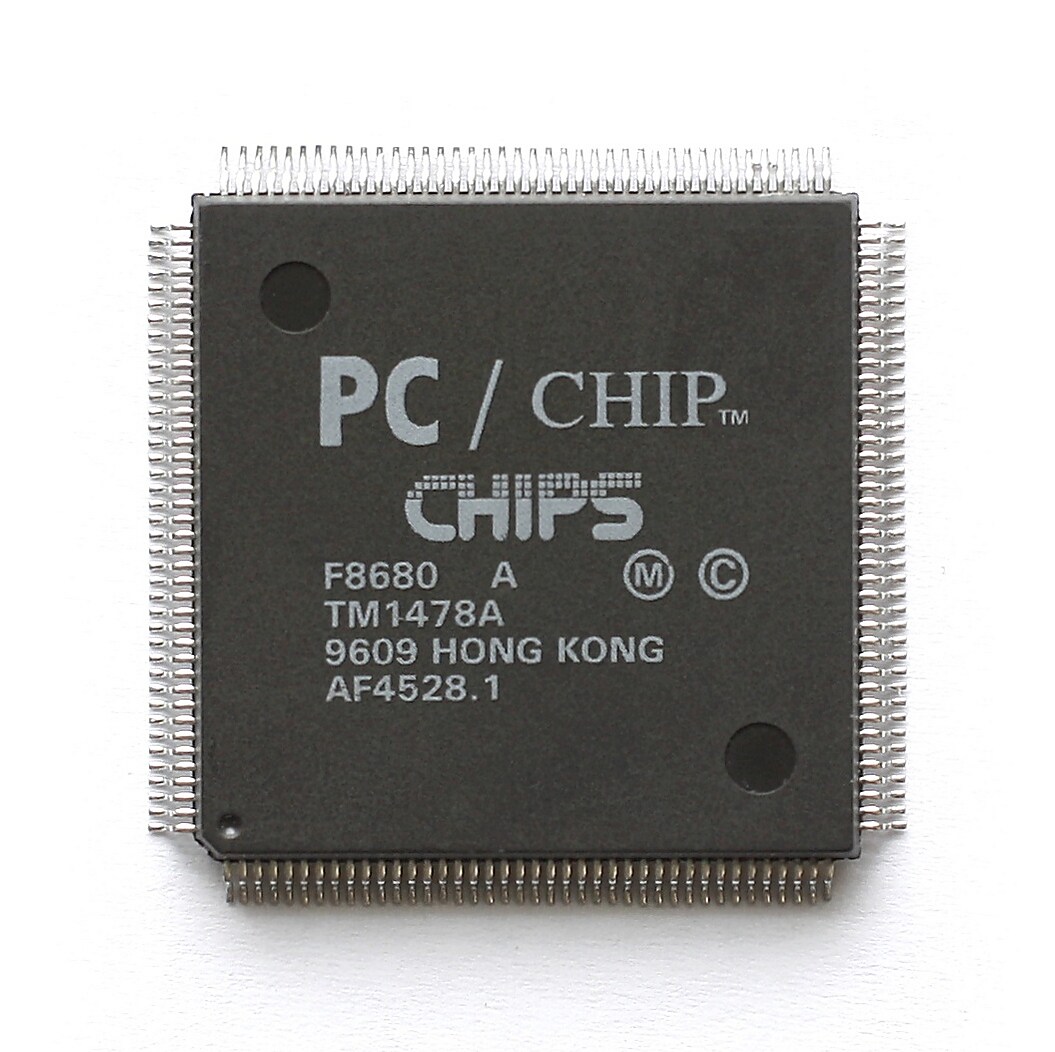

- F8680 PC/CHIP — система на кристалле (SoC), совместимая с Intel 8086 в корпусе Quad Flat Package на 160 выводов, предназначенная для портативных, карманных и настольных маломощных компьютеров.
- SuperMath J38700DX — сопроцессор с поддержкой операций с плавающей запятой, совместимый с 80387DX.
- Chips & Technologies Super386 — микропроцессор, совместимый с Intel 80386, разработанный с использованием обратной инженерии и чистого проектирования. Однако этот чип не достиг такой популярности, как процессоры 386 от Intel, AMD и Cyrix. Модель C&T 38605DX имела 512 байт кэша, но корпус Pin grid array на 144 вывода был несовместим с разъёмом 386.
Чипсеты
Однокристальные решения
- 82C100 — чипсет, совместимый с IBM PS/2 Model 30 и Super XT[2]. Выпущен в 1987 году[3],, совместим с микропроцессорами 8086, 80C86, 8088, 80C88, NEC V30, NEC V20. Поддерживает все функциональные блоки IBM Personal Computer XT: Intel 8284, Intel 8288, Intel 8237, Intel 8259, Intel 8254, Intel 8255, управление DRAM, SRAM, клавиатурой, генерацию четности и регистры конфигурации. Также реализовано управление расширяемой памятью, двойной тактовый генератор и энергосбережение. Поддерживает до 2,5 МБ ОЗУ.
- 82C235 — Single Chip AT (SCAT)[4]. Выпущен в 1989 году[5],, совместим с IBM Personal Computer/AT. Поддерживает LIM EMS 4.0, до 16 МБ памяти и Shadow RAM.
- 82C836 — Single Chip 386sx AT (SCATsx)[6]. Совместим с PC/AT (шина), поддерживает все функции SCAT, добавляя поддержку микропроцессора i386SX и математического сопроцессора i387SX.
Видеочипы
Chips and Technologies стала первым производителем, предложившим VGA-совместимый чипсет, альтернативный IBM — C&T82C451[7], что положило начало рынку видеокарт, совместимых с IBM. Вслед за этим на рынок вышли такие компании, как Trident Microsystems, Western Digital, Cirrus Logic, Oak Technologies и другие, что привело к насыщению рынка.
Chips and Technologies выпускала видеокарту Wingine, представлявшую собой высокоскоростной фреймбуфер, устанавливаемый в проприетарный слот локальной шины на материнских платах, поддерживающих эту технологию. Epson и JCIS были двумя производителями, выпускавшими материнские платы с поддержкой слота Wingine Local Bus. Wingine пользовалась популярностью среди пользователей NEXTSTEP на процессорах Intel, так как была одной из самых производительных видеокарт, совместимых с этой операционной системой[8].
Apple использовала несколько чипов C&T в линейке PowerBook. В частности, C&T65550 применялся в PowerBook 3400[9], а более быстрый C&T65554 — в "Kanga" PowerBook G3, который был производным от 3400[10]. Ранние PowerBook с NuBus, такие как PowerBook 1400, использовали менее совершенный C&T65525A[11].
Базовая архитектура
- C&T65520 (макс. ОЗУ: 1 МБ, макс. частота: 68 МГц при 5 В)
- C&T65525 — по сути идентичен C&T65530. Имеет тот же идентификатор и определяется как 65530 при анализе. Подробнее см. C&T65530.
- C&T65530 — очень похож на C&T65520, но дополнительно поддерживает смешанные режимы 5 В и 3,3 В, а также линейную адресацию видеопамяти. (макс. ОЗУ: 1 МБ, макс. частота: 56 МГц при 3,3 В, 68 МГц при 5 В)
- C&T65535 — первый чип серии C&T655xx с полностью программируемыми тактовыми генераторами. В остальном аналогичен C&T65530.
- C&T65540 — первая версия серии C&T655xx с поддержкой Hi-Color и True Color. Также включает полностью программируемый пиксельный генератор и совместим со всеми типами плоских панелей. (макс. ОЗУ: 1 МБ, макс. частота: 56 МГц при 3,3 В, 68 МГц при 5 В)
- C&T65545 — очень похож на C&T65540, но дополнительно оснащён аппаратным курсором, ускорением выпадающих меню, поддержкой Bit blit, шины PCI. В PCI-версии все регистры Bit blit и аппаратного курсора могут быть отображены в область памяти 2 МБ выше базового адреса. (макс. ОЗУ: 1 МБ, макс. частота: 56 МГц при 3,3 В, 68 МГц при 5 В)
- C&T65546 — чип, специально разработанный для Toshiba, документация на него широко доступна. Считается, что это модифицированный 65545 с увеличенной частотой до 80 МГц. (макс. ОЗУ: 1 МБ?, макс. частота: 80 МГц?)
- C&T65548 — аналогичен C&T65545, также поддерживает XRAM и более высокие частоты развертки, как у C&T65546. (макс. ОЗУ: 1 МБ, макс. частота: 80 МГц)
Архитектура WinGine
- C&T64200 — также известен как WinGine, используется в видеокартах для настольных систем. Часто применяет внешний цифро-аналоговый преобразователь и программируемые генераторы для расширения функциональности. Эти компоненты не поддерживаются драйвером устройства, поэтому многие карты имеют ограниченную поддержку. Линейная адресация на карте не поддерживается драйвером. (макс. ОЗУ: 2 МБ, макс. частота: 80 МГц)
- C&T64300 — более продвинутая версия WinGine, по характеристикам близка к серии C&T6554x, но отличается на уровне регистров. Аналогичный уровень ускорения, как у C&T65545, реализован в драйвере устройства. (макс. ОЗУ: 2 МБ, макс. частота: 80 МГц)
Архитектура HiQV
- C&T65550 — содержит множество новых функций, включая улучшенную поддержку Bit blit (24 bpp, расширение цвета, увеличенный максимальный наклон и др.), мультимедийный блок (захват видео, масштабирование видеопорта и др.), а также 24-битный true colour без компрессии (то есть 32-битный режим). Также поддерживается отображение ввода-вывода в память во всех конфигурациях шин. (макс. ОЗУ: 2 МБ, макс. частота: 80 МГц при 3,3 В, 100 МГц при 5 В)
- C&T65554 — аналогичен C&T65550, но с 64-битной памятью вместо 32-битной, а также с увеличенными пределами по объёму памяти и частоте пиксельного генератора (макс. ОЗУ: 4 МБ, макс. частота: 100 МГц при 3,3 В)
- C&T65555 — аналогичен C&T65554, но с меньшими максимальными объёмами памяти и частотами пиксельного генератора. Включает новую схему дизеринга DSTN, улучшающую работу дисплеев DSTN. (макс. ОЗУ: 4 МБ, макс. частота: 110 МГц при 3,3 В)
- C&T68554 — аналогичен C&T65555, но также содержит драйвер устройства "PanelLink". Этот последовательный интерфейс позволяет подключать ЖК-дисплеи на расстоянии до 100 метров от видеопроцессора. Предполагалось использовать в настольных ПК с ЖК-экранами (макс. ОЗУ: 4 МБ, макс. частота: 110 МГц при 3,3 В)
- C&T69000 — аналогичен C&T65555, но содержит 2 МБ SGRAM на кристалле. Это первый чипсет Chips and Technologies, в котором все регистры доступны через MMIO, а не только регистры Bit blit. (макс. ОЗУ: 2 МБ, макс. частота: 130 МГц при 3,3 В)
- C&T69030 — аналогичен C&T69000, но содержит 4 МБ SGRAM на кристалле, более быструю память и увеличенные пределы по частоте пиксельного генератора. Также реализован второй видеоканал, позволяющий отображать изображение на ЭЛТ-мониторе независимо от ЖК-экрана. (макс. ОЗУ: 4 МБ, макс. частота: 170 МГц при 3,3 В)
