100-мм танковая пушка Д-10

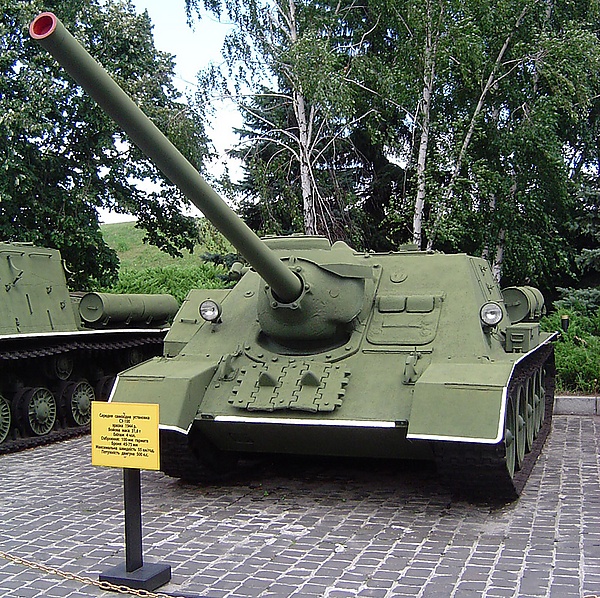

Д-10 — советская нарезная танковая пушка, созданная в период Второй мировой войны. Была создана в 1944 году и в ходе войны устанавливалась на серийную самоходную артиллерийскую установку СУ-100 и ряд опытных танков и САУ. После войны устанавливалась на танке Т-54/55 и ряде его вариантов, а также в различных других машинах по меньшей мере до 1978 года, что сделало её одним из наиболее массовых танковых орудий в истории.
Что важно знать
| 52-ПТ-412 (Д-10) | |
|---|---|
| Тип | Танковая пушка |
| Страна |
 СССР |
| История службы | |
| Годы эксплуатации | с 1944 по н. в. |
| На вооружении |
СССР Российская Федерация ПНР, Польша САР.svg){kind=small} ГССЧ ЧССР Индия НРБ КНР Иран |
| Войны и конфликты | |
| История производства | |
| Конструктор | ОКБ-9 |
| Разработан | 1944 |
| Производитель |
Завод № 9 Завод № 172 |
| Годы производства | с 1944 |
| Варианты | Д-10С, Д-10Т, Д-10ТГ, Д-10Т2С, Д-10Т1 |
| Характеристики | |
| Масса, кг | 1538 |
| Длина, мм | 5608 |
| Длина ствола, мм | 5350 |
| Калибр, мм | 100 |
| Угол возвышения | -5..+18 |
| Начальная скорость снаряда, м/с |
ОФС: 900 БПС: 895 |
| Прицельная дальность, м | 6000 |
| Максимальная дальность, м |
до 15 000 |
| Вид боепитания | ручное |
Модификации
- ЗИФ-25 — казематная пушка 52-ПК-412
- Д-10С — противотанковая пушка 52-ПС-412, предназначенная для установки в САУ СУ-100 и СУ-101
- Д-10СУ — противотанковая пушка 52-ПС-412У, отличается от базового варианта наличием механизма уравновешивания
- Д-10Т — танковая пушка 52-ПТ-412, предназначенная для установки в танк Т-54
- Д-10ТГ — танковая пушка 52-ПТ-412С, оснащённая эжектором и одноплоскостным стабилизатором СТП-1 «Горизонт» (для чего пришлось изменить механизм уравновешивания) и предназначенная для установки в танк Т-54А
- Д-10Т2С — танковая пушка 52-ПТ-412Д, оснащённая эжектором и двухплоскостным стабилизатором СТП-2 «Циклон» и предназначенная для установки в танк Т-54Б и Т-55
- Д-33 — танковая пушка 2А48 и 2А48-1, облегчённая на 600 кг и предназначенная для установки в танки Объект 685 и Объект 934
- Д-10Т2С — танковая пушка 52-ПТ-412Д, оснащённая эжектором и двухплоскостным стабилизатором СТП-2 «Циклон» и предназначенная для установки в танк Т-54Б и Т-55
- Д-10Т2 — танковая пушка 52-ПТ-412-2, в рамках модернизации Т-54 раннего выпуска до уровня Т-54Б переделанная из Д-10Т путём установки дульного противовеса для работы со стабилизаторами
- Д-50/Д-10 — противотанковая пушка, предназначенная для установки в СПТП СУ-100П
- М-63 — модификация, предназначенная для установки в СПТП СУ-100М
- Type 59 — китайская копия пушки Д-10Т для установки в танк Тип 59
- Д-10ТГ — танковая пушка 52-ПТ-412С, оснащённая эжектором и одноплоскостным стабилизатором СТП-1 «Горизонт» (для чего пришлось изменить механизм уравновешивания) и предназначенная для установки в танк Т-54А
Описание конструкции
| Параметр | Значение |
|---|---|
| Калибр, мм | 100 |
| Длина ствола, клб. | 53.5 |
| Масса качающейся части, кг | 2257 |
| Масса откатных частей, кг | 1538 |
| Масса трубы с эжекторным устройством | 956 |
| Длина норм. отката, мм | 550 |
| Длина макс. отката, мм | 650 |
| Заряжание | унитарное |
| Баллистика | 100-мм морское орудие |
| Скорострельность в мин. | 5-6 |
| Боеприпасы пушки Д-10[1][2][3][4] | |||||||||
| Марка выстрела | Тип снаряда | Марка снаряда | Масса выстрела, кг | Масса снаряда, кг | Масса ВВ, г | Марка взрывателя | Дульная скорость, м/с | Дальность прямого выстрела по цели высотой 2 м | Год принятия на вооружение |
| Бронебойные снаряды | |||||||||
| 53-УБР-412 | бронебойный остроголовый, трассирующий | 53-БР-412 | 30,10 | 15,88 | 65 | МД-8 | 897 | 1040 | |
| 53-УБР-412Б | бронебойный тупоголовый с баллистическим наконечником, трассирующий | 53-БР-412Б | 30,10 | 15,88 | 65 | МД-8 | 897 | ||
| 53-УБР-412Д | бронебойный тупоголовый с защитным и баллистическим наконечниками, трассирующий | 53-БР-412Д | 30,40 | 15,88 | 61 | МД-8 | 887 | 1070 | 1953[5] |
| 3УБР3 | бронебойный тупоголовый с баллистическим наконечником, трассирующий | 53-БР-412Б | 30,10 | 15,88 | 61 | ДБР-2 | 897 | ||
| 53-УБР-412П | бронебойный подкалиберный | 53-БР-412П | — | — | |||||
| Type 73[a] | бронебойный подкалиберный | — | 19,00 | 5,56 | — | — | 1505 | 1730 | |
| M309[b] | бронебойный подкалиберный | 53-BM-412Sg | 21,30 | 5,80 | — | — | 1315 | 2000 | |
| 3УБМ6 | бронебойный подкалиберный | 3БМ8 | 21,20 | 5,70 | — | — | 1415 | 1680 | 1962 |
| 3УБМ7 | бронебойный подкалиберный | 3БМ19 | 19,50 | 4,58 | — | — | 1690 | ||
| 3УБМ8 | бронебойный подкалиберный | 3БМ20 | 19,50 | 4,58 | — | — | 1690 | ||
| 3УБМ11 | бронебойный подкалиберный | 3БМ25 | 20,70 | 5,02 | — | — | 1430 | 1978 | |
| 3УБК4 | кумулятивный невращающийся, трассирующий | 3БК5 | 25,50 | 12,38 | 990 | ГПВ-2 | 900 | 3000 | 1961[5] |
| 3УБК4М | кумулятивный невращающийся, трассирующий | 3БК5М | 25,50 | 12,38 | 1038 | ГПВ-2 | 900 | 3000 | 1961[5] |
| 3УБК9 | кумулятивный невращающийся, со стальной воронкой | 3БК17 | 21,90 | 10,00 | ГПВ-2 | 1075 | 1978 | ||
| 3УБК9М | кумулятивный невращающийся, с медной воронкой | 3БК17М | 21,90 | 10,00 | ГПВ-2 | 1075 | 1978 | ||
| Осколочно-фугасные снаряды | |||||||||
| 53-УО-412 | морская осколочная граната | 53-О-412 | 15,94 | н/д | РГМ | 898 | 1200 | ||
| 53-УОФ-412 | осколочно-фугасный, с полным зарядом 54-ЖН-412 | ОФ-412 | 30,20 | 15,60 | 1690 | РГМ | 892 | 1100 | |
| 53-УОФ-412У | осколочно-фугасный, с уменьшенным зарядом 54-ЖН-412У | ОФ-412 | 27,10 | 15,60 | 1690 | РГМ | 600 | 730 | |
| 53-УОФ-412Ж | осколочно-фугасный, с полным зарядом 54-ЖН-412 | ОФ-412Ж | 30,27 | 15,91 | 2160 | РГМ | 900 | 1100 | |
| 53-УОФ-412ЖУ | осколочно-фугасный, с уменьшенным зарядом 54-ЖН-412У | ОФ-412Ж | 26,74 | 15,91 | 2160 | РГМ | 600 | 1100 | |
| 53-УОФТ-412[c] | осколочно-фугасный, тренировочный с трассёром | ОФТ-412 | 30,30 | МГ-УчМ, ВС-5, ВУБС-1М | 900 | ||||
| 3УОФ10 | осколочно-фугасный, с полным зарядом 54-ЖН-412 | 3ОФ32 | 30,00 | 15,60 | 1700 | В-429 | 900 | ||
| 3УОФ11 | осколочно-фугасный, с уменьшенным зарядом 54-ЖН-412У | 3ОФ32 | 26,83 | 15,60 | 1700 | В-429 | |||
| 3ОФ70 | осколочно-фугасный, повышенной эффективности | ОФ70 | 28.20 | 13,28 | 2240 | В-429 | 960 | ||
| Практические снаряды | |||||||||
| 53-УПБР-412 | практический сплошной, трассирующий | 53-ПБР-412 | — | — | |||||
| Шрапнельные снаряды | |||||||||
| 3УШ1 | Шрапнельный, содержит 1800 поражающих элементов | 3Ш5 | 15,60 | 80 | |||||
| Дымовые снаряды | |||||||||
| 53-УД-412 | дымовой, с полным зарядом 54-ЖН-412 | 53-Д-412 | |||||||
| 53-УД-412У | дымовой, с уменьшенным зарядом 54-ЖН-412У | 53-Д-412 | |||||||
| 3УД3 | дымовой, с полным зарядом | 3Д3 | |||||||
| 3УД4 | дымовой, с уменьшенным зарядом | 3Д3 | |||||||
| Танковые управляемые ракеты[6][7][8] | |||||||||
| 3УБК10-1 | кумулятивная, управляемая | 9М117 | 25,00 | 18,80 | 4000 | 1980 | |||
| 3УБК10М-1 | кумулятивная, управляемая | 9М117М | 27,70 | 4000 | |||||
| 3УБК23-1 | кумулятивная, управляемая | 9М117М1 | 27,50 | 6000 | |||||
Машины, вооружавшиеся Д-10
Комментарии
Примечания
Литература
- Павлов, М. В. Отечественные бронированные машины 1945—1965 гг / М. В. Павлов, И. В. Павлов // Техника и вооружение: вчера, сегодня, завтра. — М. : Техинформ, 2008. — № 9. — С. 46–52.
- 100-мм танковые пушки Д10-Т, Д10-ТГ, Д10-Т2С : руководство службы. — Военное издательство Министерства обороны СССР, 1971. — 288 с.
