Электронные методы и средства разведки

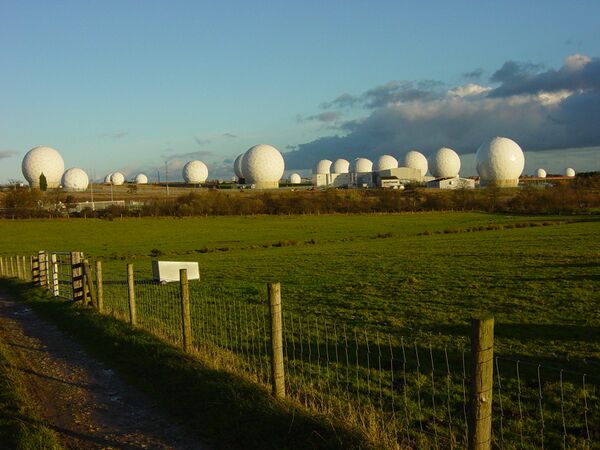

Менвис-хилл, объект в Великобритании, который. как предполагается, входит в разведывательную систему ECHELON

Электро́нные ме́тоды и сре́дства разве́дки — совокупность методов и организационных структур для ведения разведывательных действий с помощью радиоэлектронных средств (РЭС) и другой электронной техники.

Электронные методы разведки

Радиотехнические методы

Радиоэлектронная разведка (РЭР) — получение информации путём приема и анализа электромагнитного излучения (ЭМИ) радиодиапазона, создаваемого различными РЭС.

• Радиоразведка — добывание сведений о противнике путём радиопоиска, перехвата, анализа излучений и радиопеленгования радиоэлектронных средств. Радиоразведка использует такие методы и средства, как:
  • выделение и анализ сигнала из широкополосных линий связи;
  • фильтрование, обработка и анализ факсов;
  • анализ трафика, распознавание ключевых слов, получение текста и анализ тем;
  • системы распознавания речи;
  • непрерывное распознавание речи;
  • идентификация говорящего и другие методы выбора голосовых сообщений;
  • снижение нагрузки или подрыв криптографических систем.

• Радиотехническая разведка (РТР) — вид разведывательной деятельности, целью которого является сбор и обработка информации получаемой с помощью радиоэлектронных средств о радиоэлектронных системах по их собственным излучениям, и последующая их обработка с целью получения информации о положении источника излучения, его скорости, наличии данных в излучаемых сигналах, смысловом содержании сигналов. Объектами РТР являются: радиотехнические устройства различного назначения (РЛС, импульсные системы радиоуправления, радиотелекодовые системы, а также ЭМИ, создаваемые работающими электродвигателями, электрогенераторами, вспомогательными устройствами и т. п.). Средства РТР устанавливаются на самолётах, спутниках, кораблях, других объектах и позволяют:
  • установить несущую частоту передающих радиосредств;
  • определить координаты источников излучения;
  • измерить параметры импульсного сигнала (частоту повторения, длительность и другие параметры);
  • установить вид модуляции сигнала (амплитудная, частотная, фазовая, импульсная);
  • определить структуру боковых лепестков излучения радиоволн;
  • измерить поляризацию радиоволн;
  • установить скорость сканирования антенн и метод обзора пространства РЛС;
  • проанализировать и записать информацию.

• Радиолокационная разведка — вид технической разведки, в ходе которой информация добывается с помощью радиолокационных станций. РЛС могут быть стационарные наземные, переносные и установленные на самолётах, спутниках, кораблях, других мобильных объектах. Для ведения РЛР применяются:
  • РЛС бокового обзора (БО), РЛС широкополосного обзора (ШО), РЛС прожекторного обзора (ПрО), которые устанавливаются на космических и воздушных носителях и используются для получения видовой информации о местности и объектах на ней, над которыми пролетает носитель с аппаратурой;
  • наземные и корабельные РЛС, объектами которых являются морские, воздушные и космические цели;
  • передвижные и переносные РЛС наблюдения за полем боя, обеспечивающие обнаружение движущихся целей (живой силы и техники) в зоне обзора, приблизительное определение количества целей и скорости их перемещения.

Электронно-оптические методы

Оптоэлектронная разведка — получение информации путём приема и анализа электромагнитных излучений ультрафиолетового, видимого и инфракрасного (ИК) диапазонов, которые создаются или переотражаются объектами разведки

• Фотографическая разведка — получение видовой информации с помощью специальных фотокамер, которые могут быть установлены на космических и воздушных носителях и в наземных условиях
• Телевизионная разведка — получение информации с помощью телевизионных камер
• Инфракрасная разведка — получение информации об объектах при использовании в качестве источника информации либо собственного теплового излучения объектов, либо переотраженного ИК-излучения луны, звёздного неба, а также переотраженного излучения специальных ИК-прожекторов подсвета местности. В соответствии с этим все приборы ИКР делятся на 2 группы: тепловизоры, теплопеленгаторы, радиометры; приборы ночного видения (ПНВ).
• Фотометрическая разведка — используется для обнаружения и распознавания устройств, в которых используются лазерные источники излучения
• Лазерная разведка — процесс получения видовой информации с использованием лазерных сканирующих камер, которые устанавливаются на воздушных носителях

Электронно-акустические методы

• Акустическая разведка — получение информации путём приема и анализа акустических сигналов, распространяющихся в воздушной среде от различных объектов. Акустическая разведка осуществляется перехватом производственных шумов объекта и перехватом речевой информации. В акустической разведке используются: пассивные методы перехвата; активные методы перехвата; контактные методы перехвата.
  • Дистанционное подслушивание разговоров — используется для перехвата речевых сигналов с использованием микрофонов направленного действия, закладок и других средств
  • Обнаружение и распознавание источников шумового акустического излучения — используется для распознавания источников повышенного звукового давления
• Гидроакустическая разведка — вид технической разведки, в ходе которой добывается информация о противнике путём приёма, регистрации, обработки и анализа принятых гидроакустических сигналов. Гидроакустическая разведка позволяет обнаружить и классифицировать морские цели, определить расстояние до них и параметры их движения, то есть получить данные для применения оружия.

Разные методы с использованием электронных датчиков

• Сейсмическая разведка — получение информации путём обнаружения и анализа деформационных и сдвиговых полей, возникающих в грунте при различных воздействиях на неё
• Магнитометрическая разведка — получение информации путём обнаружения и анализа локальных изменений магнитного поля Земли под воздействием объектов с большой магнитной массой.

Методы разведки в телекоммуникационных системах

• Разведка в системах телекоммуникаций включает в себя получение несанкционированного доступа к информации, перехват сообщений, перехват данных о кредитных карточках, прослушивание телефонных разговоров в мобильных и проводных сетях, определение географического местоположения владельцев сотовых телефонов, расшифровку закодированных сообщений, отслеживание действия пользователя в разных сетях и многие другие функции.

• Сетевая разведка — комплекс мероприятий по получению и обработке данных об информационной системе клиента, ресурсов информационной системы, средств защиты, используемых устройств и программного обеспечения и их уязвимостях, а также о границе проникновения.

• Компьютерная разведка (интернет-разведка) — комплекс информационных технологий для систематического нахождения информации в открытых источниках и, возможно, доставки данных в машиночитаемой форме.

Стороны (субъекты и объекты) при ведении электронной разведки

• Одно государство против другого государства
• Государство против потенциально неблагонадёжных граждан и организаций
• Государство или межправительственная организация против преступных сообществ
• Коммерческая организация против других коммерческих и общественных организаций, физических лиц и государственных органов
• Физическое лицо против других физических лиц или организаций
• Преступная организация против других преступных организаций, легальных организаций, физических лиц, а также государственных и международных правоохранительных организаций

Возможны также другие коллизии.

Межправительственные структуры глобального перехвата информации

• Система радиоэлектронной разведки Эшелон — основное направление — спутниковая РЭР, участники — США, Великобритания, Австралия, Новая Зеландия
• Система объединённого учета данных о противнике (СОУД) — создавалась как объединённая система РЭР стран Варшавского договора, в настоящее время участвует только Россия (данные об участии других стран в открытых источниках не приводятся)
• Enfopol (Enforcement Police) — основное направление — антикриминальная и антитеррористическая разведка в сетях телекоммуникаций, участники — страны Европейского союза

Технические средства электронной разведки

Средства радио- и радиотехнической разведки

• Приёмные антенны направленного и ненаправленного действия
• Радиоприемники
• Радиопеленгаторы
• Устройства панорамного обзора
• Анализаторы спектра принимаемых сигналов
• Устройства для автоматического отсчёта сдвигов пеленга и частоты
• Выходные устройства для приёма сигналов телефонных и телеграфных уплотнённых каналов радиосвязи
• Оконечные устройства слухового приёма (телефоны, динамики)
• Устройства документирования сигналов
• Приборы расшифровки, обработки и хранения принятой информации
• Средства управления, связи и передачи добываемой информации

Средства съёма акустической информации

• Средства, устанавливаемые заходовыми (то есть требующими тайного физического проникновения на объект) методами:
  • радиозакладки;
  • эндовибраторы
  • закладки с передачей акустической информации в инфракрасном диапазоне;
  • закладки с передачей информации по сети 220 В;
  • закладки с передачей акустической информации по телефонной линии;
  • диктофоны;
  • проводные микрофоны;
  • «телефонное ухо»
• Средства, устанавливаемые беззаходовыми методами:
  • аппаратура, использующая микрофонный эффект;
  • высокочастотное навязывание;
  • стетоскопы;
  • лазерные стетоскопы;
  • направленные микрофоны.

Автоматические дистанционные датчики для обнаружения людей и техники

• Сейсмические датчики
• Радиодатчики
• Акустические датчики
• Химические датчики
• Магнитные датчики
• Контактные датчики

Средства негласного перехвата и регистрации информации с сетей телекоммуникаций

• Средства съёма информации с кабелей связи.
• Системы перехвата сигналов с компьютерных сетей и контроля телекоммуникаций.
• Системы контроля телексной связи.
• Аппаратура перехвата факсимильных сообщений.

Оптоэлектронные средства

• Приборы ночного видения
• Комплекты для ночного наблюдения и видеосъёмки
• Специальные фото- и видеокамеры с пинхолами
• Носимая техника негласного видеоконтроля с радиоканалом
• Миниатюрные системы фото- и телемониторинга

Прочие электронные средства

• Ретрансляторы
• Специальные технические средства для негласного контроля за перемещением транспортных средств и других объектов
• Радиозакладки для компьютеров и оргтехники
• Средства контроля побочных излучений от ЭВМ

Примеры существующих электронных средств разведки

• Мобильная автоматическая станция радиотехнической разведки 85В6Е
• Авиационная станция телевизионной разведки И-249Б
• Комплекс радиотехнической разведки Р-381Т
• РЛС ближней разведки СБР-3
• Станция гидроакустической разведки AN/WLR-9B
• Микропередатчик клавиатуры OF1122
• Факсимильный радиопередатчик 4305-ТАХ4
• Супер теле- фото камера РК-6500 (ФРГ)
• Наручные часы — камера РК-420 (ФРГ)
• Радиомикрофон с цифровым (шумоподобным) сигналом ТХ — 815/865 (Westinhouse, США)
• Проводная система акустического контроля с использованием электросети Сеть — IP (PTLS4)
• Направленный микрофон РН — 470
• Авиационная аппаратура лазерной разведки Л-140
• Скоростной анализатор спектра Скорпион V3.0
• Мобильная станция радиомониторинга и пеленгования Аргумент
• Пункт радиотехнического контроля Охота
• Портативный персональный индикатор поля BugHunter Professional BH-01 (Россия)

Литература

• Вартанесян В. А. Радиоэлектронная разведка — М.: Воениздат, 1975.
• Демин В. П. и др. Радиоэлектронная разведка и радиомаскировка — М.: Изд-во МАИ, 1997.
• Кулаков В. Г., Гаранин М. В., Заряев А. В. и др. Информационная безопасность телекоммуникационных систем (технические аспекты). Учебное пособие для вузов — М.: Радио и связь, 2004.
• Куприянов А. И. Радиоэлектронные системы в информационном конфликте — М.: Вузовская кн., 2003.
• Лагутин В. С., Петраков А. В. Утечка и защита информации в телефонных каналах — М.: Энергоатомиздат, 1996.
• Мельников Ю. П. Воздушная радиотехническая разведка — М: Радиотехника, 2005.
• Меньшаков, Ю. К. Защита объектов и информации от технических средств разведки — М.: РГГУ, 2002. ISBN 5-7281-0487-8.
• Радзиевский А. Г., Сирота А. А. Теоретические основы радиоэлектронной разведки. — М: Радиотехника 2004.
• Хорев А. А. Защита информации от утечки по техническим каналам. Часть 1. Технические каналы утечки информации — М.: Гостехкомиссия РФ, 1998.
• Энциклопедия «Оружие и технологии России. XXI век». Том 10 — «Авиационное вооружение и авионика».
• Энциклопедия «Оружие и технологии России. XXI век». Том 13 — «Системы управления, связи и радиоэлектронной борьбы».
• Энциклопедия «Оружие и технологии России. XXI век». Том 11 — «Оптико-электронные системы и лазерная техника».
