Цоколь Эдисона

Цо́коль Эдисона — резьбовая система быстрого соединения электрических источников света, разработанная Томасом Эдисоном и запатентованная в 1894 году. Обозначение Exx соответствует диаметру в миллиметрах, так, цоколь E27 имеет диаметр 27 мм.

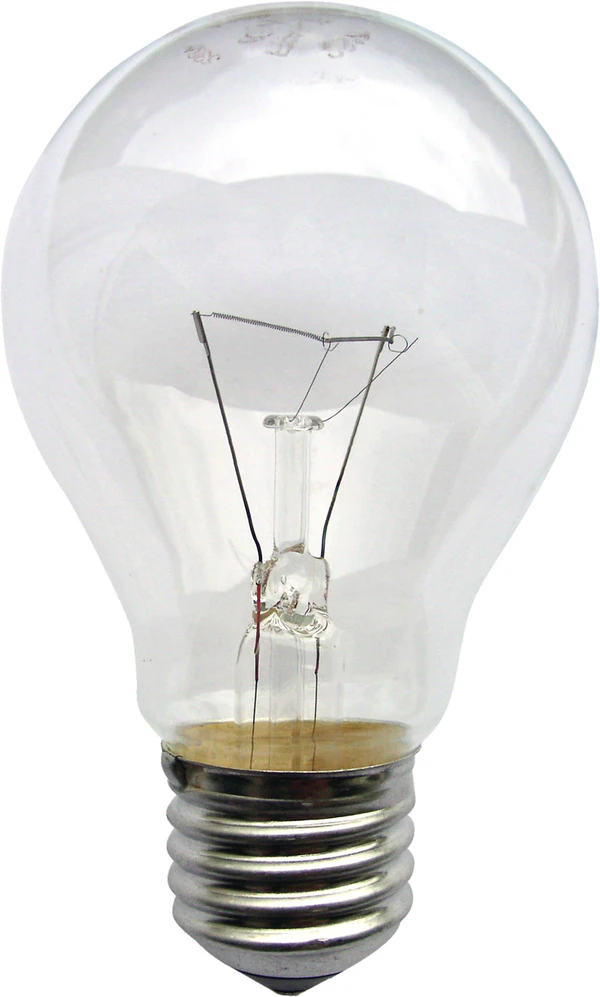

В большинстве стран, которые используют для бытового электроснабжения напряжение 230-240 В, наиболее распространены цоколи E40, E27 (стандартный цоколь советских и европейских ламп 220-230 В небольшой и средней мощности) и E14 (миньон).

В Северной Америке (США, Канада), где бытовое напряжение составляет 110 В, стандартным является размер E26. Также используются цоколи E12 для ламп типа «миньон» и E10 в электрических гирляндах. E17 распространены в некоторых настольных лампах и устаревших бытовых устройствах, где требуется слабая подсветка.

Цоколи больших размеров, например E40, используются для мощных ламп (500 Вт и более).

Типоразмеры цоколей

Тип Диаметр, мм Наименование Код по IEC
E5 5 мм Микроцоколь (LES, Lilliput Edison Screw) IEC 60061-1 (7004-25)
E10 (110 В) 10 мм Миниатюрный цоколь (MES, Miniature Edison Screw) IEC 60061-1 (7004-22)
E11 11 мм Минилюстровый цоколь [1] [2] [3]
E12 (110 В) 12 мм Люстровый цоколь (CES, Candelabra Edison Screw) IEC 60061-1 (7004-28)
E14 14 мм Малый цоколь; цоколь ламп типа «миньон»[4] (SES, Small Edison Screw) IEC 60061-1 (7004-23)
E17 (110 В) 17 мм Средний цоколь (IES) IEC 60061-1 (7004-26)

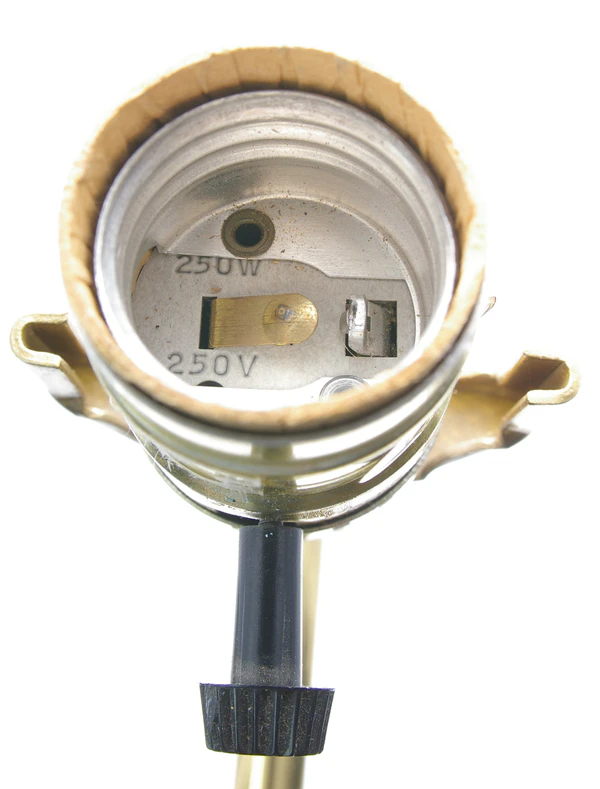

E26 (110 В) 26 мм Стандартный (дюймовый) цоколь (ES или MES, [Medium] Edison Screw) для ламп 120 В IEC 60061-1 (7004-21A-2)

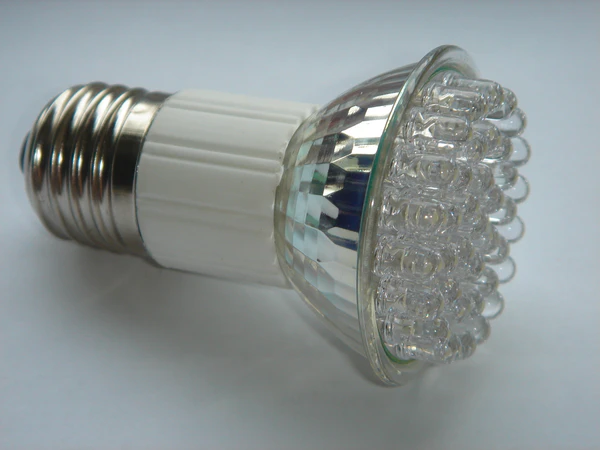

E27 27 мм Стандартный цоколь (ES) для ламп 230 В IEC 60061-1 (7004-21)
E40 40 мм Большой цоколь «Голиаф» (GES, Giant Edison Screw) IEC 60061-1 (7004-24)

Критика

Как и другие цилиндрические разъёмы, цоколь Эдисона зачастую имеет ряд конструктивных проблем, обусловленных наличием многих соосных резьбовых соединений. В частности, например, гильза зачастую залипает к цоколю. В результате при попытке выкрутить лампочку выкручивается гильза или другая часть патрона. Также возникают существенные проблемы при выкручивании разбившейся лампочки, при этом дополнительные разрушения стеклянных оболочек лампы нецелесообразны для энергосберегающих люминесцентных ламп, содержащих ртуть.[5][6][7]
