Цепь Чуа

Систему уравнений для цепи изображённой на рисунке 1 можно получить используя первое правило Кирхгофа и формулу для напряжения на катушке индуктивности:

${\displaystyle \left\{{\begin{aligned}C_{1}{\frac {dv_{C_{1}}}{dt}}&=G(v_{C_{2}}-v_{C_{1}})-g(v_{C_{1}}),\\C_{2}{\frac {dv_{C_{2}}}{dt}}&=G(v_{C_{1}}-v_{C_{2}})+i_{L},\\L{\frac {di_{L}}{dt}}&=-v_{C_{2}},\end{aligned}}\right.}$

где ${\displaystyle v_{C_{1}}}$ и ${\displaystyle v_{C_{2}}}$ — напряжения на ёмкостях, ${\displaystyle i_{L}}$ — ток через катушку идуктивности, ${\displaystyle g(v_{C_{1}})}$ — кусочно-линейная функция характеризующая диод Чуа, определённая как^[3]

${\displaystyle g(v_{C_{1}})=G_{b}v_{C_{1}}+{\frac {1}{2}}(G_{a}-G_{b}){\big (}|v_{C_{1}}+E|-|v_{C_{1}}-E|{\big )}\,.}$

Эта нелинейная функция представлена графически на рисунке 2: крутизна внутреннего и внешнего участков есть G_a и G_b соответственно; при этом точки ±Е соответствуют изломам на графике.

Выполним следующие замены на безразмерные коэффициенты:

${\displaystyle m_{0}={\frac {G_{a}}{G}},\quad m_{1}={\frac {G_{b}}{G}},\quad \alpha ={\frac {C_{2}}{C_{1}}},\quad \beta ={\frac {C_{2}}{LG^{2}}}\,,}$

${\displaystyle \tau ={\frac {tG}{C_{2}}},\quad x={\frac {v_{C_{1}}}{E}},\quad y={\frac {v_{C_{2}}}{E}},\quad z={\frac {i_{L}}{EG}}\,.}$

Основная система уравнений запишется в виде

${\displaystyle \left\{{\begin{aligned}{\frac {dx}{d\tau }}&=\alpha {\big (}y-x-h(x){\big )},\\{\frac {dy}{d\tau }}&=x-y+z,\\{\frac {dz}{d\tau }}&=-\beta y,\end{aligned}}\right.}$

где

${\displaystyle h(x)=m_{1}x+{\frac {1}{2}}(m_{0}-m_{1}){\big (}|x+1|-|x-1|{\big )}\,.}$

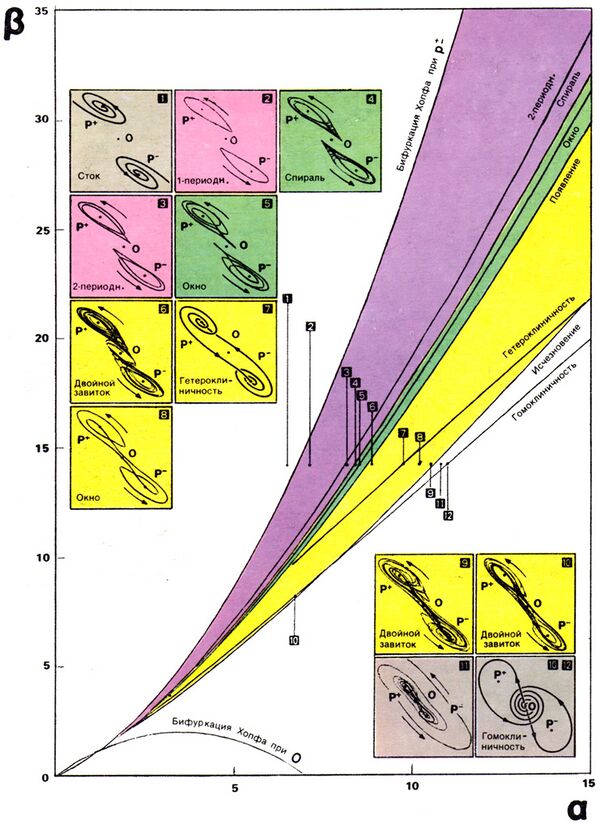

Цепь Чуа обнаруживает хаотические режимы колебаний в довольно узкой области параметров. Основные режимы колебаний условно показаны на рисунке 3.

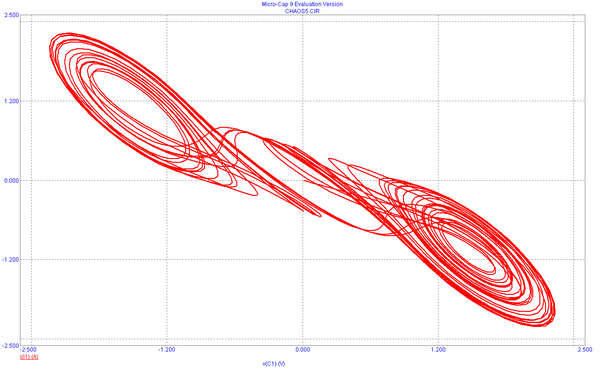

В случае, когда параметры α и β принадлежат области, обозначенной на диаграмме цифрой 1, в системе существуют два устойчивых положения равновесия d и −d и одно неустойчивое, находящееся в начале координат 0. В этом случае цепь Чуа в зависимости от начальных условий будет стремиться к одному из двух устойчивых положений равновесия. В случае, когда параметры системы находятся в области помеченной цифрой 2, в окрестности точки равновесия d или −d существует устойчивый предельный цикл. По мере приближения к границе с хаотическим режимом система претерпевает цикл удвоений периода вплоть до образования хаотического аттрактора Рёсслера. Приращение значений параметра перед наступлением каждой последующей бифуркации удвоения периода уменьшается согласно соотношению Фейгенбаума. При попадании параметров в область, помеченную цифрой 6, образуется странный аттрактор (рисунок 4), называемый «двойной завиток» (англ. double scroll). При этом типе поведения траектория система проходит в окрестности и верхнего, и нижнего положения равновесия. Внутри области существования аттрактора «двойной завиток» также существуют окна периодичности, подобные тем, которые существовали в области аттрактора Рёсслера. Отличием их является то, что периодическая орбита в этом случае охватывает оба положения равновесия. Когда параметры α и β переходят в область, помеченную на рисунке 3 цифрой 11, в колебательной системе наблюдаются колебания неограниченно нарастающей амплитуды вне зависимости от начальных условий. Поскольку диод Чуа реализуется на операционных усилителях, он имеет ограниченный динамический диапазон, и поэтому в системе существует также большой по размерам устойчивый предельный цикл, охватывающий все сегменты характеристики диода Чуа.

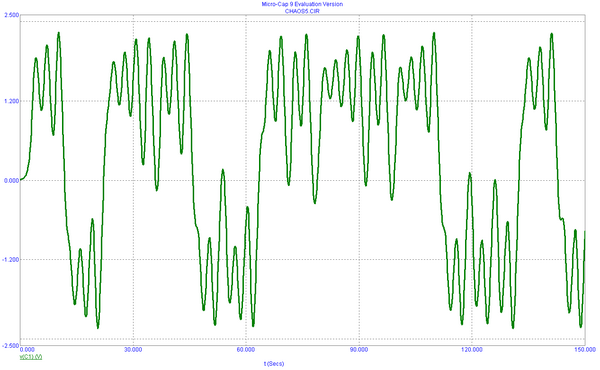

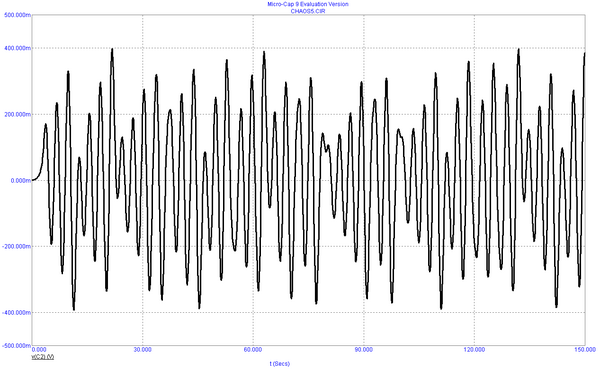

На рисунках 5, 6 показаны временные зависимости колебаний, обнаруживаемых данной системой.

В стандартных физических экспериментах запуск цепи Чуа при замыкании происходит из окрестности нулевых начальных данных. Гипотеза Чуа заключалась в том, что развитие хаоса в цепи и рождение аттрактора возможны только из неустойчивого нулевого состояния равновесия. К настоящему времени в цепи Чуа открыты сотни различных таких самовозбуждающихся аттракторов^[4].

В 2009 году Н. В. Кузнецовым была предложена идея построения скрытого аттрактора Чуа, который сосуществует с устойчивым состоянием равновесия и его область притяжения не касается состояний равновесия, поэтому выбор начальных данных для его визуализации не очевиден^[5][6] . В дальнейшем были обнаружены различные конфигурации скрытых аттракторов в цепи Чуа и проведен бифуркационный анализ их рождения^[7][2].

Термин «Осциллятор Чуа» используется для рассмотрения цепи Чуа с учётом активного сопротивления катушки индуктивности L. Данная схема имеет ещё большее число разнообразных режимов и может быть реализована практически (рисунок 7).

Принимая R₀ — активное сопротивление катушки индуктивности L, получим систему уравнений^[3]

${\displaystyle \left\{{\begin{aligned}C_{1}{\frac {dv_{c_{1}}}{dt}}&=G(v_{C_{2}}-v_{C_{1}})-g(v_{C_{1}}),\\C_{2}{\frac {dv_{c_{2}}}{dt}}&=G(v_{C_{1}}-v_{C_{2}})+i_{L},\\L{\frac {di_{L}}{dt}}&=-v_{C_{2}}+R_{0}i_{L}.\end{aligned}}\right.}$

Лёгкость практической реализации, а также наличие относительно простой математической модели делает цепь Чуа удобной моделью для изучения хаоса.
