Феррометр
Ферро́метр — прибор для измерения мгновенных значений индукции или напряжённости магнитного поля в ферромагнетиках[1].
Физические основы
Измерения параметров ферромагнетиков особенно актуальны для магнитомягких материалов[2][3]. Принцип действия феррометров основан на том, что мгновенные значения индукции и напряжённости магнитного поля пропорциональны средним значениям производных этих величин за некоторый промежуток времени. Мгновенные значения индукции и напряжённости магнитного поля вычисляются на основании измерений средних значений эдс, возникающих в измерительных катушках прибора с ферромагнитными сердечниками, поскольку первичная обмотка измерительной катушки последовательно включена в магнитную цепь, а измеряются эдс во вторичной обмотке, подключённой к средствам измерений. Изменяя и управляя фазами тока в катушках, с помощью феррометров получают набор мгновенных значений эдс в зависимости от времени (обычно за половину периода колебаний), что позволяет строить зависимости перемагничивания для измеряемых образцов ферромагнетиков. В случае периодических магнитных полей результатом измерений становятся петли намагниченности, петли гистерезиса и величины вихревых токов.

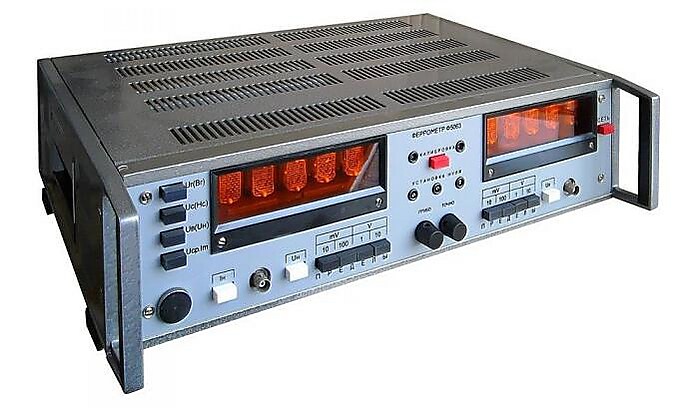

Современные феррометры измеряют динамические магнитные циклы ферромагнетиков в широком диапазоне частот (например, феррометр Ф5063 измеряет в частотном диапазоне 50 Гц — 1 кГц), имеют несколько каналов измерений (например, канал измерений мгновенного значения силы тока или среднего значения напряжения, канал измерения среднего значения напряжения, мгновенных значений индукции и напряжённости магнитного поля, динамической коэрцитивной силы, остаточной индукции, амплитудных значений индукции и напряжённости магнитного поля, и др.).
Примечания
Литература
- Кифер И. И., Пантюшин В. С. Испытания ферромагнитных материалов. (Магнитные измерения). — Москва : Букинист, 1955.
- Бозорт Р. М. Ферромагнетизм. — Москва : Изд. иностранной литературы, 1956.
- Калашников Н. В., Стоцкий Л. Р., Добрынина Н. П., Любимов Н. Г., Смирнов В. И., Тарасов Д. А. Единицы измерения и обозначения физико-технических величин. Справочник. — Москва : Изд-во «Недра», 1966.
- Афанасьев Ю. В. Феррозонды. — Л. : Энергия, 1969.
- Чечерников В. И. Магнитные измерения. — Москва : Издательство московского университета, 1969.
- Чернышев Е. Т., Чернышева Н. Г., Чечурина Е. Н. Магнитные измерения. — Москва : Издательство Комитета стандартов, мер и измерительных приборов при Совете Министров СССР, 1972.
- Вонсовский С. В. Магнетизм. — Москва : Наука, 1984.
- Преображенский А. А., Бишард Е. Г. Магнитные материалы и элементы : учебник для вузов. — Москва : Высшая школа, 1986.
- Зайкова В. А., Старцева И. Е., Филиппов Б. Н. Доменная структура и магнитные свойства электротехнических сталей. — Москва : Наука, 1992.
|
