Узел цепи

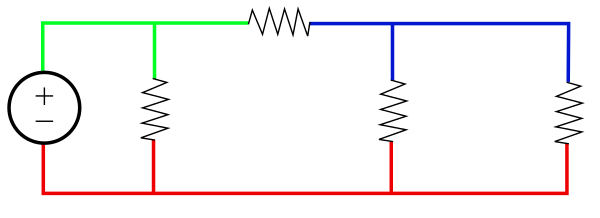

Электрические линии разного цвета в схеме представляют один узел. Всего на этой схеме 3 узла.

У́зел цепи́ в электротехнике, электронике — участок цепи с пренебрежимо малым электрическим сопротивлением, в котором соединяются три (или более) электрических вывода электрической цепи от электрических элементов.

Узел (наряду с контуром) является базовым понятием, необходимым при анализе электрических цепей. Характеристиками узла при анализе цепи являются его потенциал и втекающий или вытекающий ток.

Понятие узла применимо только для цепи из «одномерных» элементов, то есть таких, что их толщина бесконечно мала и ею можно пренебречь.

Узел может быть сколь угодно протяжённым, поскольку для проводника с достаточно низким сопротивлением потенциал практически одинаков во всех точках длинного проводника. Например, вся земляная шина в электронной схеме — это один узел с нулевым потенциалом.
