Тестирование оборудования

Понятия «тестирование», «испытания», «контроль», «диагностика», «верификация» и «валидация» частично пересекаются, но характеризуют разные стороны оценки технического объекта. В ГОСТ 16504-81 испытания связаны с экспериментальным определением характеристик, тогда как контроль представляет собой проверку соответствия характеристик установленным требованиям^[3]. Испытания могут одновременно использоваться как средство контроля, если полученные значения сравниваются с нормативами, допусками или критериями приёмки^[1][7].

Техническая диагностика направлена на определение технического состояния объекта и, при необходимости, на поиск места и причин неисправности. В электронной аппаратуре тестирование и диагностика часто образуют связанную последовательность: сначала фиксируется отклонение наблюдаемой реакции от ожидаемой, после чего производится локализация дефекта^[4].

Верификация устанавливает соответствие результата заданным требованиям, а валидация подтверждает пригодность системы или изделия для предполагаемого применения. Тестирование является одним из средств этих процессов, но не полностью совпадает с ними^[6]. Для программной части аппаратно-программных комплексов применяется серия ISO/IEC/IEEE 29119, посвящённая тестированию программного обеспечения^[8]. Ранее применявшийся IEEE 829—2008 был заменён стандартами этой серии^[9].

Цели тестирования определяются назначением оборудования, стадией жизненного цикла и требованиями отрасли. При разработке испытания применяются для подтверждения технических решений, исследования опытных образцов и выявления конструктивных недостатков; в производстве — для оценки стабильности характеристик, а в эксплуатации — для проверки состояния оборудования после обслуживания, ремонта или модернизации^[5][10].

К основным задачам относят проверку выполнения заданных функций; измерение электрических, механических, тепловых и временных параметров; оценку производительности; определение устойчивости к внешним воздействиям; проверку совместимости; подтверждение требований электробезопасности, функциональной безопасности и электромагнитной совместимости; выявление дефектов; оценку надёжности и долговечности^[1][2].

Критерии соответствия устанавливаются в техническом задании, нормативной документации, спецификациях, программе и методике испытаний. Результатом проверки могут быть решение о соответствии или несоответствии, набор измеренных характеристик, статистическая оценка надёжности, перечень выявленных дефектов либо заключение о возможности перехода изделия к следующей стадии жизненного цикла^[7].

Объектом тестирования может быть изделие в целом или его часть. В электронике проверяются компоненты, интегральные схемы, модули, печатные платы и законченные устройства; в машиностроении — детали, узлы и агрегаты; в вычислительной технике — процессоры, память, накопители и периферия. Для аппаратно-программных комплексов проверяется также взаимодействие оборудования с прошивкой, драйверами и программным обеспечением^[2][7].

Условия испытаний включают режимы функционирования и внешние воздействия: температура, влажность, атмосферное давление, вибрация, ударные нагрузки, электрические воздействия и электромагнитные помехи^[1][11]. Общие принципы испытаний электротехнических изделий на внешние воздействия систематизированы в серии IEC 60068, охватывающей методы оценки работоспособности при транспортировании, хранении и эксплуатации^[12].

Отраслевые стандарты конкретизируют набор воздействий для отдельных классов техники. Например, серия ISO 16750 регламентирует условия и испытания электрического и электронного оборудования дорожных транспортных средств, включая электрические, механические, климатические и химические воздействия^[13].

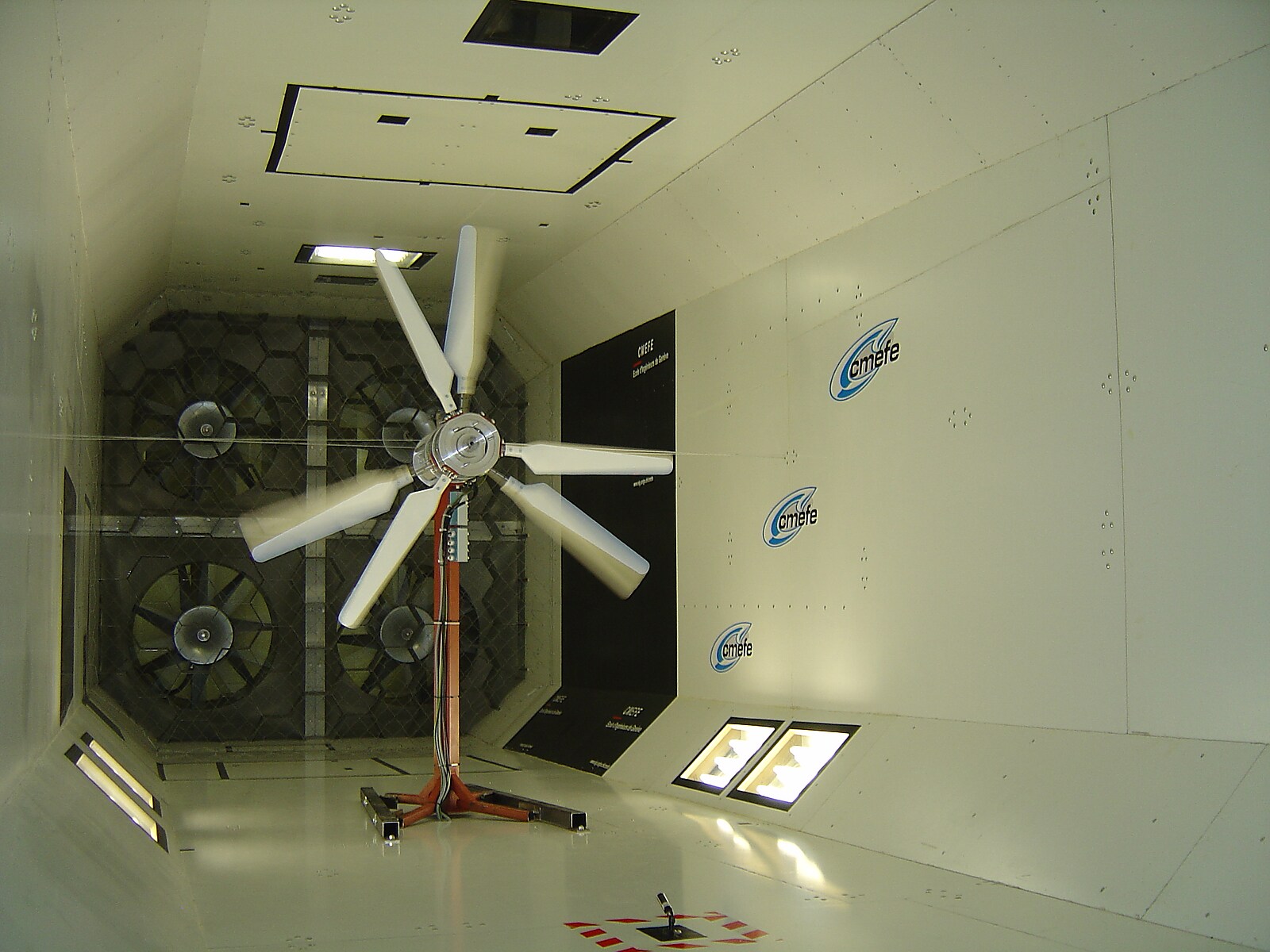

К средствам испытаний относятся испытательные стенды, климатические камеры, вибростенды, нагрузочные устройства, источники питания, генераторы сигналов, измерительные приборы, системы сбора данных и программно-аппаратные комплексы управления^[2][10]. Достоверность результатов зависит от точности приборов, воспроизводимости условий и метрологической прослеживаемости измерений^[14]. В Российской Федерации основные положения аттестации испытательного оборудования установлены ГОСТ Р 8.568-2017^[15][16].

При подготовке испытаний учитывается неопределённость измерений, поскольку погрешность измерительной системы влияет на вывод о соответствии изделия установленным пределам. Если результат находится вблизи границы допуска, правила принятия решения должны учитывать характеристики измерительного тракта и применяемую методику. Для повторяемости испытаний заранее фиксируются существенные параметры среды и конфигурации оборудования^[14].

Единственной универсальной классификации тестирования оборудования не существует. Виды испытаний различаются по назначению, стадии жизненного цикла, уровню объекта, проверяемым свойствам, характеру внешнего воздействия и способу проведения^[3][5][10].

По назначению и стадии жизненного цикла

ГОСТ 16504-81 выделяет предварительные, приёмочные, квалификационные, приёмо-сдаточные, периодические и типовые испытания^[3]. Предварительные испытания оценивают опытные образцы, приёмочные служат основанием для решения о постановке продукции на производство или передаче в эксплуатацию, а квалификационные — для оценки готовности производства.

Приёмо-сдаточные испытания применяют при контроле выпускаемой продукции, периодические — для подтверждения стабильности её характеристик, а типовые — после изменений конструкции, материалов или технологии, способных повлиять на свойства изделия^[3][5].

Для автоматизированных систем ГОСТ Р 59792-2021 устанавливает предварительные испытания, опытную эксплуатацию и приёмочные испытания^[17].

По проверяемым свойствам

Функциональное тестирование устанавливает, выполняет ли оборудование заданные функции и соответствует ли его реакция ожидаемому поведению.

Параметрические испытания связаны с количественным измерением характеристик и сравнением результатов с установленными допусками. Для электрического оборудования к таким характеристикам относятся напряжение, ток, мощность, сопротивление, частота и временные параметры; для механического — сила, момент, перемещение, скорость и точность позиционирования^[1][7].

Испытания производительности предназначены для измерения способности оборудования выполнять заданный объём операций за определённое время. Для вычислительных устройств могут оцениваться пропускная способность, задержка и скорость выполнения операций.

Нагрузочные испытания исследуют поведение оборудования при повышенной или предельной рабочей нагрузке.

Стрессовые испытания предусматривают достижение граничных либо выходящих за нормальный рабочий диапазон условий для изучения запаса устойчивости, деградации и механизмов отказа^[1].

Испытания на надёжность предназначены для получения сведений о безотказности, долговечности, ремонтопригодности и сохраняемости. Они могут включать длительную наработку, циклическое нагружение, ускоренные испытания и регистрацию времени возникновения отказов^[18][19].

По виду воздействия

Климатические испытания моделируют воздействие повышенной или пониженной температуры, влажности, изменения температуры и атмосферного давления^[11][12]. Механические испытания охватывают вибрацию, удары, падения, ускорения и транспортные нагрузки^[1].

Электрические испытания исследуют работу при изменениях питающего напряжения, перегрузках, кратковременных нарушениях питания и импульсных воздействиях.

Испытания на электромагнитную совместимость включают оценку создаваемых оборудованием электромагнитных помех и устойчивости самого оборудования к внешним электромагнитным воздействиям^[20]. Требования для различных категорий техники устанавливаются специализированными национальными и международными стандартами.

Состав испытательного процесса зависит от вида оборудования и нормативной базы. В обобщённом виде он включает планирование, разработку программы и методик, подготовку объекта и среды, выполнение проверок, анализ результатов и документирование^[2][21].

Для цифровых электронных устройств характерно большое число внутренних состояний при ограниченной возможности непосредственного наблюдения внутренних узлов. Поэтому их тестирование использует формальные модели дефектов и специализированные методы формирования тестовых последовательностей^[4][22].

Физический дефект полупроводниковой структуры или соединения представляется посредством модели неисправности. Одной из классических моделей является константная неисправность stuck-at, при которой логический узел рассматривается как постоянно находящийся в состоянии 0 или 1. Используются также модели задержек, обрывов, коротких замыканий, переходных неисправностей и дефектов памяти^[4][22].

Для комбинационных и последовательностных цифровых схем применяются автоматическая генерация тестов (ATPG), логическое моделирование исправных и неисправных схем и оценка покрытия неисправностей — доли моделируемых неисправностей, обнаруживаемых сформированным набором тестов. Высокое покрытие выбранной модели не является доказательством отсутствия любых физических дефектов, поэтому на практике сочетаются разные модели и методы^[4].

Отдельным направлением является проектирование с учётом тестопригодности (Design for Testability, DfT). В цифровое устройство заранее вводят структуры, облегчающие управление внутренними состояниями и наблюдение реакций схемы: сканирующие цепочки, дополнительные тестовые точки и встроенные средства самотестирования (BIST)^[22].

Для проверки соединений между интегральными схемами на печатной плате применяется граничное сканирование (boundary scan), связанное с интерфейсом JTAG. Стандарт IEEE 1149.1 описывает тестовый порт, граничный регистр и встроенную тестовую логику, позволяющие проверять межсоединения и получать доступ к внутренним тестовым функциям^[23].

Специализированные методики применяются для устройств памяти. Тесты SRAM, DRAM и энергонезависимой памяти предназначены для обнаружения неисправностей отдельных ячеек, адресации и переходов между состояниями. При тестировании процессоров и систем на кристалле проверяются функциональные блоки, память, межсоединения и интерфейсы^[4][22].

Во встраиваемых системах корректность функционирования определяется совместной работой электронной аппаратуры и программного обеспечения. Нарушение работы может быть связано как с физическим дефектом, так и с ошибкой прошивки, неправильной синхронизацией, нарушением протокола обмена или некорректной обработкой внешнего события^[6].

При интеграционном тестировании проверяются интерфейсы между процессором, памятью, датчиками, исполнительными устройствами и программными компонентами. Для систем реального времени существенны задержка реакции, джиттер и соблюдение временных ограничений. Для автономных устройств дополнительно оцениваются энергопотребление, восстановление после нарушения питания и корректность обновления встроенного программного обеспечения.

Одним из методов проверки систем управления является Hardware-in-the-Loop (HiL), при котором реальное испытываемое устройство взаимодействует в реальном времени с математической или программно-аппаратной моделью остальной системы. Это позволяет воспроизводить широкий диапазон нормальных и аварийных режимов без создания полного физического объекта^[24]. HiL применяется, в частности, в транспортных, энергетических и других системах управления.

Автоматизация используется, когда необходимо выполнять большое количество повторяющихся измерений, обеспечивать высокую воспроизводимость или проводить длительные тестовые последовательности без постоянного участия оператора^[25].

Автоматическое испытательное оборудование (Automated Test Equipment, ATE) объединяет программируемые источники воздействий, измерительные приборы, коммутационные устройства и управляющее программное обеспечение. Подобные комплексы широко применяются при производстве электронной аппаратуры и полупроводниковых компонентов^[25][2].

Системы сбора данных (DAQ) позволяют синхронно регистрировать аналоговые и цифровые сигналы, значения физических параметров и служебную информацию. Программное обеспечение испытательного стенда может управлять приборами, задавать последовательность воздействий, выполнять предварительную обработку измерений и формировать протоколы^[25].

В аппаратно-программных системах автоматизированные испытания могут быть связаны с непрерывной интеграцией: после изменения программной части автоматически формируется новая сборка, загружается в целевое оборудование и выполняется заданный набор проверок. При этом сам испытательный стенд и его программное обеспечение также требуют контроля, поскольку ошибка конфигурации или сценария способна приводить к систематически неверным результатам.

Для серийной продукции и испытаний на надёжность применяется статистическая обработка результатов. Анализируются средние значения, разброс параметров, доверительные интервалы, вероятность отказа, интенсивность отказов и распределение времени до отказа^[18][19].

Испытания на надёжность могут быть определительными, контрольными и ускоренными. При ускоренных испытаниях оборудование подвергается более интенсивному воздействию факторов, связанных с конкретным механизмом деградации, что позволяет получить информацию за более короткий срок^[26]. Перенос таких результатов на нормальные условия эксплуатации требует модели, описывающей связь между ускоряющим фактором и механизмом отказа^[26].

Для анализа времени до отказа применяются различные вероятностные модели. Одной из наиболее распространённых является распределение Вейбулла, позволяющее описывать системы с различным характером изменения интенсивности отказов во времени^[18][19]. Выбор модели должен основываться на экспериментальных данных и представлении о физическом механизме отказа.

Статистическая обработка особенно важна при исследовании производственного разброса и выборочном контроле партий продукции. Объём выборки и критерии принятия решения должны соответствовать цели и плану испытаний^[1].

Тестирование предоставляет сведения только о тех состояниях и воздействиях, которые были фактически воспроизведены или обоснованно смоделированы. Для сложного устройства число возможных комбинаций входных сигналов, режимов работы, внутренних состояний и внешних условий может быть чрезвычайно велико, поэтому исчерпывающее тестирование большинства сложных систем практически недостижимо^[4][22].

Увеличение числа тестов и тестового покрытия повышает вероятность обнаружения определённых классов дефектов, но не является доказательством отсутствия неисправностей. Необнаруженный дефект может не проявляться в выбранных режимах либо не соответствовать используемой модели неисправности^[4].

Результаты зависят также от воспроизводимости испытательной среды и качества измерений. Неверная настройка или калибровка, изменение конфигурации стенда, недостаточная полоса измерительного тракта, программная ошибка либо нестабильность внешних условий способны вызвать ложное несоответствие или скрыть существующий дефект^[14][2].

Особые ограничения возникают при разрушающих и ресурсных испытаниях: проверяемый образец может быть повреждён или полностью израсходовать свой ресурс, а результаты небольшой выборки не всегда характеризуют всю серию продукции. Поэтому программа испытаний должна учитывать статистически обоснованный план выборки^[1][18].

Тестирование оборудования применяется в электронной промышленности, машиностроении, транспортной технике, энергетике и телекоммуникациях. В электронной промышленности проверяются компоненты, интегральные схемы, печатные платы, источники питания и вычислительная техника; в машиностроении — механические узлы, приводы и системы управления; в транспортной технике — электронные блоки управления, датчики и системы безопасности^[1][2].

В энергетике тестируются силовые преобразователи, системы релейной защиты, измерительное оборудование и компоненты систем управления. Для динамических объектов применяются стендовые испытания и Hardware-in-the-Loop.

В эксплуатации тестирование проводят при техническом обслуживании, после ремонта и модернизации, при периодическом контроле и анализе отказов. Результаты могут использоваться для оценки технического состояния и прогнозирования обслуживания^[10][21].

В Российской Федерации базовую терминологию испытаний и контроля качества устанавливает ГОСТ 16504-81^[3]. ГОСТ Р 8.568-2017 регулирует аттестацию испытательного оборудования^[15][16], а ГОСТ Р 59792-2021 — испытания автоматизированных систем^[17].

Международные стандарты регулируют отдельные аспекты процесса и классы оборудования. IEC 60068 охватывает испытания на внешние воздействия^[12], ISO 16750 — электрическое и электронное оборудование дорожных транспортных средств^[13], ISO 26262 — функциональную безопасность автомобильных электронных систем^[27].

IEEE 1012—2024 определяет процессы верификации и валидации систем, программного обеспечения и аппаратных средств^[6]. ISO/IEC/IEEE 29119 применяется к программной части аппаратно-программных комплексов^[8], а стандарты IEEE 1149 описывают средства тестового доступа и граничное сканирование.

Программа тестирования формируется с учётом требований к изделию, стадии жизненного цикла, условий эксплуатации и отраслевой нормативной базы. Общими принципами остаются определённость критериев, воспроизводимость условий, достоверность измерений, прослеживаемость данных и документирование процедуры^[2][14].
