Термоэлектродные кабели и провода

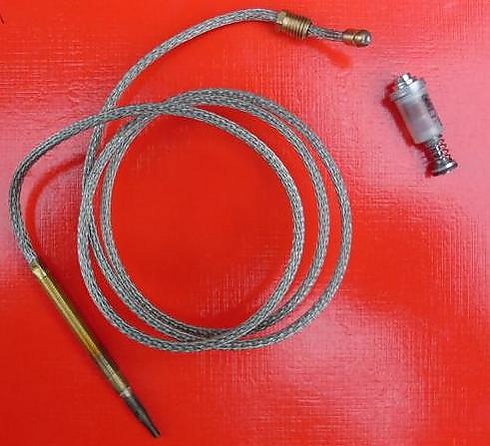

Термоэлектродные кабели и провода — специальные кабели, предназначенные для удлинения электродов термопар и присоединения их к средствам измерения температуры.
Термоэлектродные провода и кабели развивают термо-ЭДС, равную термо-ЭДС термопары, для которой они предназначены. Это достигается исполнением положительной и отрицательной токопроводящих жил из разных сплавов, тех же, что и электроды самой термопары:
- Для термопар типа ХА (тип К) используются жилы Хромель и Алюмель
- Для термопар типа ХК (тип L) используются жилы Хромель и Копель
- Для термопар типа ЖК (тип J) используются жилы Железо и Константан
- Для термопар типа НН (тип N) используются жилы Нихросил (никель-хром-кремний) и Нисил (никель-кремний-марганец)
- Для термопар типа МКн (тип T) используются жилы Медь и Константан
Каждой комбинации материалов соответствует своя цветовая маркировка.
Конструкция
- Однопроволочные или многопроволочные токопроводящие жилы кабеля изготовлены из металла и сплава или пары сплавов.
- Токопроводящие жилы в зависимости от условий эксплуатации могут иметь изоляцию из ПВХ, фторопласта, стеклонити или силикона.
- Общая изоляция также может отличаться в зависимости от требований и состоять из ПВХ, фторопласта, стеклонити или силикона.
- Для прокладки кабеля в сложных электромагнитных условиях для исключения влияния на термо-ЭДС кабели могут иметь внешнее или внутреннее экранирование. Такие кабели имеют индекс «Э».
