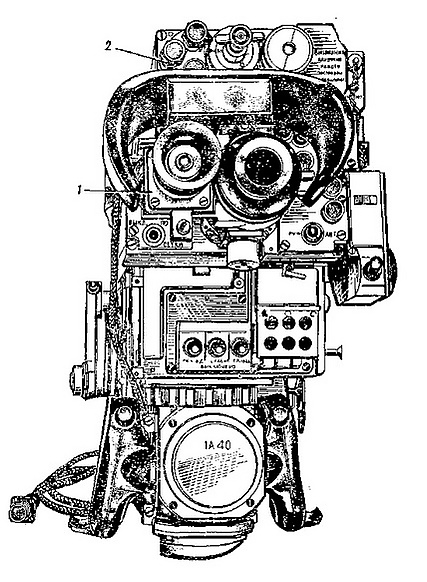

ТПД-К1

ТПД-К1 — советский танковый прицел-дальномер, используется как автономно, так и в составе прицельного комплекса 1А40 на танках семейства Т-64, Т-72, Т-80[1] и на их зарубежных аналогах (например — PT-91[2]). Основным назначением прицела является обзор поля боя, обнаружение объектов для поражения, как неподвижных, так и движущихся, измерения расстояния до них и ведение эффективного огня из танкового артиллерийского орудия и спаренного с ним пулемёта в движении и с места[1].

Промышленный выпуск прибора осуществлялся Красногорским заводом имени С. А. Зверева[1].

Общее описание

Прицел-дальномер ТПД-К1 представляет из себя оптико-электронный гироскопический прибор, состоящий из оптического прицела с независимой стабилизацией поля наблюдения в вертикальной плоскости и лазерного дальномера[3]. В горизонтальной плоскости поле зрения стабилизируется вместе с танковой башней[4]. Крепление прибора осуществляется слева от пушки с помощью двух цапф в амортизирующем кронштейне передней подвески на башенном погоне, а задней подвеской — к башенной крыше[4]. Углы наклона передаются от пушки к прицелу через параллелограммный механизм, расположенный на люльке[4].

Технические возможности прицела позволяют осуществлять целеуказание, подготовку исходных данных для стрельбы, вводить поправки на отклонение условий стрельбы от табличных (нормальных), оценивать результаты огня и вводить корректуры для дневных условий[3]. Возможно функционирование прибора в следующих режимах[4]:

  • режим «автомат» со стабилизированной наводкой танковой пушки в вертикальной и горизонтальной плоскостях,
  • режим стабилизированного наблюдения в вертикальной плоскости с полуавтоматической наводкой в горизонтальной при помощи сервоприводов танковой башни,
  • режим «полуавтомат» с ручным наведением в вертикальной плоскости и полуавтоматической наводкой в горизонтальной,
  • режим ручного наведения в обеих плоскостях при неработающем гиростабилизаторе прицела и отключенных механизмах стабилизации/наводки артиллерийского орудия и танковой башни.

Основные характеристики

undefined

Прибор обладает высокими тактико-техническими характеристиками[1].

Параметр Значение
Диапазон измеряемой дальности 300—5000 м
Дальность эффективной стрельбы по движущейся цели 1800 м
Ширина поля зрения 9°
Кратность увеличения ×8
Время готовности к работе не более 2 мин
Время готовности дальномера к измерению дальности не более 1 мин
Габаритные размеры 705×300×500 мм
Полная масса 66 кг

Примечания

  1. ↑ 1 2 3 4 Танковый прицел-дальномер квантовый ТПД-К1 прицельного комплекса 1А40-1 // Оптико-электронные системы и лазерная техника / Под общей редакцией С. Иванова. — Москва: Издательский дом «Оружие и технологии», 2005. — Т. 11. — С. 190. — (Оружие и технологии России. Энциклопедия. XXI век). — ISBN 5-93799-020-X.
  2. ↑ Суворов С. Второе рождение бронированных. // Армейский сборник : Научно-методический журнал МО РФ. — М.: Редакционно-издательский центр МО РФ, 2007. — № 07. — С. 54. — ISSN 1560-036X.
  3. ↑ 1 2 4.2 Танковый прицел-дальномер ТПД-К1 // Танк Т-72А. Техническое описание и инструкция по эксплуатации. Книга 1. — Москва: Военное издательство, 1986. — С. [38] (стб. 54).
  4. ↑ 1 2 3 4 Прицелы-дальномеры // Военные гусеничные машины / Под ред. Э. К. Потёмкина. — Москва: МГТУ им. Баумана, 1990. — Т. 1 Кн. 1. — С. 255. — 380 с.
