ТНА-400

Антенна ТНА-400 выполнена по двухзеркальной схеме с параболическим профилем рефлектора. В 1971 году была модифицирована в трёхзеркальную двухдиапазонную систему^[7]. В состав каждой антенны входят:

• зеркало диаметром 32 м;
• контррефлектор;
• облучающая система;
• волноводные тракты;
• опорно-поворотное устройство;
• электросиловой привод;
• датчики углов;
• аппаратура наведения;
• кабины для размещения приёмопередающей аппаратуры.

Конструкция зеркала состоит из опорного основания, каркаса и отражательных щитов. Каркас и основание выполнены из стали.

Неподвижным опорным основанием опорно-поворотного устройства является башня-фундамент — железобетонное здание в виде полой усечённой шестигранной пирамиды, фундаментом которой служит монолитная плита, обеспечивающая устойчивость всей антенной системы. Внутри башни-фундамента располагаются механизмы и электрорадиоборудование. Для размещения радиоаппаратуры дополнительно предусмотрены кабины на вращающейся части опорно-поворотного устройства в непосредственной близости от зеркала.

Вращение антенны обеспечивается опорно-поворотным устройством башенного типа с большой базой между подшипниками вертикальной оси. Опорно-поворотное устройство построено по азимутально-угломестной кинематической схеме с пересекающимися взаимно перпендикулярными осями.

Система цифрового управления была разработана и в дальнейшем модернизировалась Проблемной лабораторией электронно-вычислительных машин (ПЛЭВМ) Минвуза СССР при Физико-техническом институте (ГИФТИ) ГГУ.

Оба параболических вспомогательных зеркала имеют диаметр около 1 м. Первое вспомогательное зеркало расположено вблизи фокуса параболоида главного зеркала, второе вспомогательное зеркало — около его вершины. Облучатель сантиметрового диапазона стоит в фокусе второго вспомогательного зеркала. Первое вспомогательное зеркало выполнено из диполей и является прозрачным для поля облучателя дециметрового диапазона, который установлен в фокусе главного зеркала. Электродинамическое проектирование антенны было выполнено в НИИ-17 под руководством Л. Д. Бахраха^[7].

В 1959 году в связи с принятой Правительством СССР программой полётов в сторону Луны ОКБ МЭИ внесло два предложения^[5], одно из которых было о создании большой антенны с эффективной поверхностью 200 м² с целью обеспечения связи с космическими аппаратами в районе Луны.

Разработка антенны ТНА-200 основывалась на работах ОКБ МЭИ, начатых в Секторе специальных работ в составе Отдела научно-исследовательских работ МЭИ в 1956 году. После разработки технической документации в ЦНИИПСК им. Мельникова^[3] были развёрнуты работы по строительству двух антенн ТНА-200: на полигоне ОКБ МЭИ «Медвежьи озёра» под Москвой и на НИП-10 около города Симферополя. Первой была введена в строй антенна ТНА-200 с диаметром зеркала 25 метров^[8] на НИП-10, вскоре модернизированная, и под названием ТНА-400 она успешно использовалась в большом числе космических операций до конца XX века^[5].

Основная работа комплекса антенны была по программе «Луна» и «Луноход»: здесь было принято первое изображение с поверхности Луны, переданные КА «Луна-9», здесь находился центр управления «Луноходами»^[9].

С декабря 1968 г. по ноябрь 1969 г. велось слежение за космическими кораблями экспедиций «Аполлон-8», «Аполлон-10», «Аполлон-11» и «Аполлон-12»^[9]. Для этого ТНА-400 пришлось оснастить малошумящим приёмным устройством, которое работало в том же диапазоне, что и передатчики американских лунных модулей^[10].

Работы по дальнему космосу проводились совместно с НИП-16 и НИП-22 под г. Евпаторией. Отсюда велось управление полётами космических аппаратов серии «Венера» и «Марс». Здесь были приняты первые изображения поверхности Венеры с КА «Венера-13».

В 2006 году выяснены возможности использования антенны ТНА-400 совместно с РТ-70 для бистатической локации объектов ближнего космоса. Планировалось оснащение и применение антенны в европейской радиоинтерференционной сети^[11], при наличии финансирования этой программы.

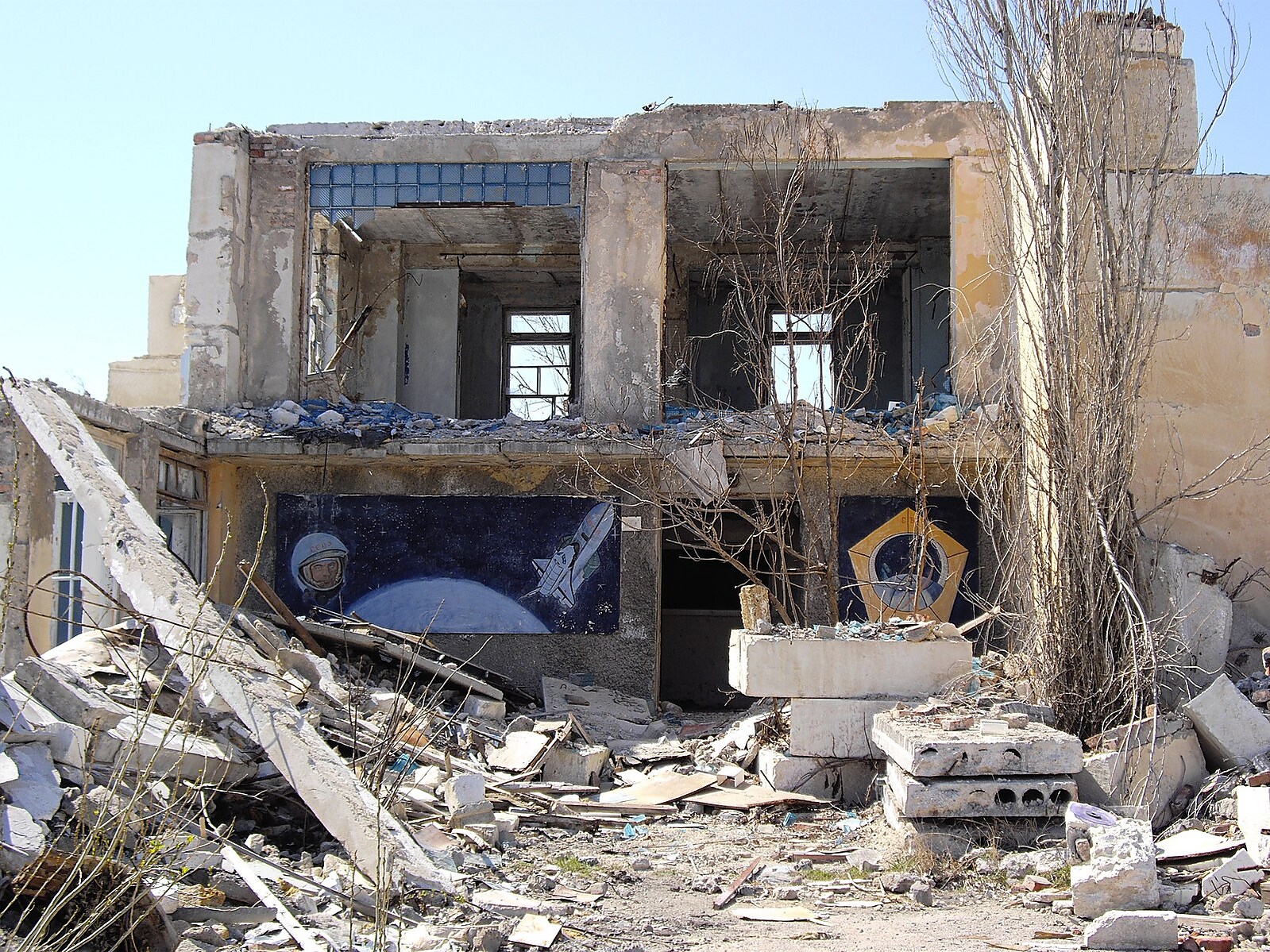

По состоянию на 2013 год, сама антенна ТНА-400 являлась единственным уцелевшим объектом в Школьном. Остальные строения и сооружения на территории техплощадки были проданы как стройматериал в 2003—2004 годах. Разрушены и разграблены Лунодром, музей и другие здания.

В 2014 году Роскосмос объявлял о планах восстановить антенну для управления аппаратами при дальних космических полётах^[12].

На территории ЦДКС «Школьное» в 2020-х годах планируется создание высокоточных современных антенных систем с диаметром зеркала 12 (ТНА-12М) и 32 метров (ТНА-32Л)^[13].
