Сферическое зеркало

Если сферическое зеркало вогнутое, возможны различные случаи расположения изображения относительно зеркала при различных расстояниях до предмета. Буквой C обозначен центр зеркала, а буквой F — его фокус. При u>f формула зеркала имеет вид:

${\displaystyle {\frac {1}{u}}+{\frac {1}{v}}={\frac {2}{R}},}$

а при u<f:

${\displaystyle {\frac {1}{u}}-{\frac {1}{v}}={\frac {2}{R}}.}$

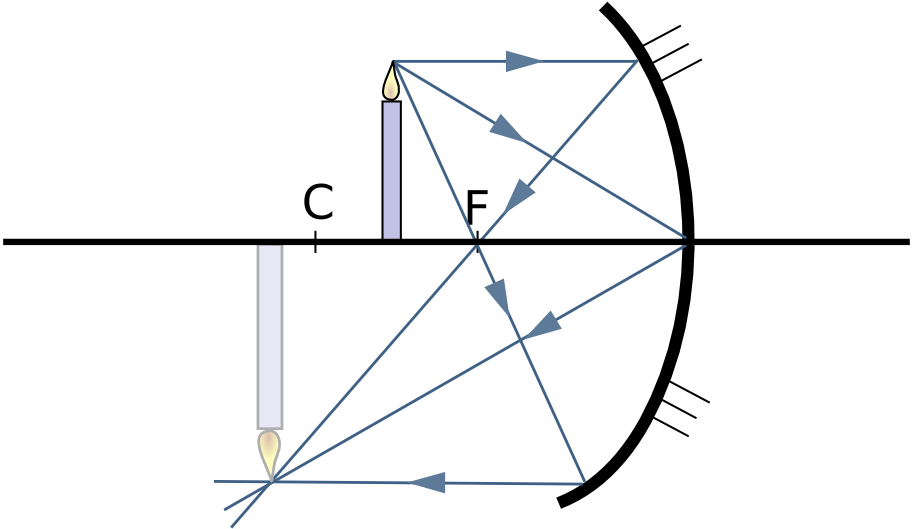

Для построения взято три луча (хотя достаточно и двух):

• луч, параллельный главной оптической оси после отражения от зеркала пройдёт через его фокус;
• луч, проходящий через фокус после отражения пойдёт параллельно главной оптической оси;
• луч, падающий на полюс зеркала после отражения пойдёт под углом, равным углу падения (по закону отражения света).

Построение изображения в выпуклом сферическом зеркале проще, чем в вогнутом: здесь при любом расстоянии предмета до зеркала его изображение будет расположено за зеркалом. На рисунке ниже буквой F обозначен фокус выпуклого зеркала, буквой V — полюс, y (в формуле u) — высота предмета, y' (в формуле v) — высота изображения. Формула зеркала в этом случае имеет вид:^[3]

${\displaystyle {\frac {1}{u}}-{\frac {1}{v}}=-{\frac {2}{R}}}$

Для построения взято два луча:

• луч от верхней точки предмета, параллельный главной оптической оси, отразится от зеркала, и продолжение этого отражённого луча пройдёт через фокус и через верхнюю точку изображения;
• луч от верхней точки предмета, продолжение которого проходит через фокус, после отражения пойдёт параллельно главной оптической оси, а продолжение этого отражённого луча также пройдёт через верхнюю точку изображения.

Таким образом, верхней точкой изображения будет точка пересечения продолжения первого отражённого луча и продолжения второго отражённого луча.

Изображение в выпуклом зеркале — мнимое, прямое, уменьшенное, находится по другую сторону зеркала от предмета.
