Строка развёртки

Методы телевидения появились в середине века, когда первые эксперименты 1930-х годов привели к промышленному и коммерческому проекту. След движущейся светящейся точки (') на электронно-лучевой трубке формирует изображение за счёт изменения её яркости. В направлении движения полоса пропускания устройств ограничивает разрешающую способность; в перпендикулярном направлении происходит дискретизация, что приводит либо к гораздо более быстрому снижению детализации, либо к явлениям наложения спектров, вызывающим муар.

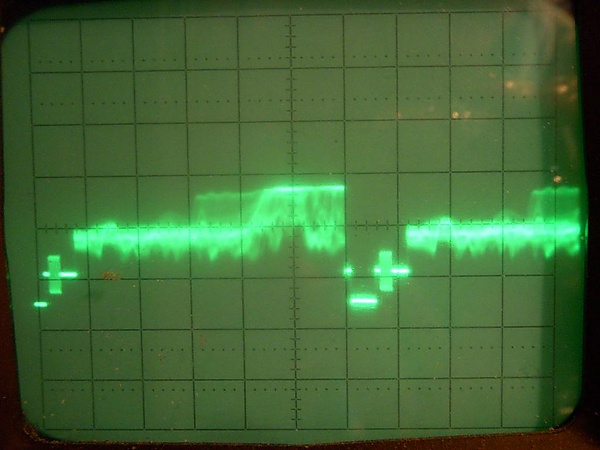

Будь то по привычке, унаследованной от чтения, через осциллограф, где наблюдается электрический сигнал по вертикальному отклонению горизонтальной строки развёртки, или по причинам, связанным с зрительной системой человека, все телевизионные технологии приняли развёртку прямыми горизонтальными линиями, повторяющимися слева направо с регулярными интервалами по высоте изображения, что было предпочтено первыми экспериментаторами.

Другие типы развёртки на электронно-лучевой трубке использовались в профессиональных приложениях. Экран радара имеет вращающуюся строку развёртки, аналогичную направлению, которое исследует антенна; осциллографы, созданные в последней четверти века, могли формировать произвольную фигуру развёртки для отображения, помимо сигнала, векторного рисунка на электронно-лучевом экране^[1].

В телевидении и видео с электронно-лучевой трубкой светящаяся точка формирует горизонтальную строку, и прерывается при переходе к началу следующей строки. Первые датчики, на электронно-лучевых трубках, формировали изображение с помощью электронного сканирования, аналогичного сканированию экранов. Строки следуют друг за другом сверху вниз, формируя кадр. Чтобы избежать мерцания или ряби изображения на электронно-лучевых трубках, аналоговые телевизионные стандарты предусматривали чересстрочную развёртку. Один поле отображало нечётные строки, другое — чётные^[2]. Два чересстрочных поля составляли одно изображение.

Количество горизонтальных строк в телевидении варьировалось в зависимости от промышленных проектов от 375 до 750 (не считая невидимых строк, зарезервированных для вертикального возврата светящейся точки). Зритель обычно располагается достаточно далеко, чтобы строки были неразличимы^[3].

В цветном телевидении с электронно-лучевыми трубками при той же развёртке электронный пучок тройной. Каждая из его трёх составляющих попадает на серию люминофоров соответственно красного, зелёного и синего цветов, расположенных под передней поверхностью экрана↑ . Видимых строк развёртки больше нет. То же самое относится к плоским жидкокристаллическим экранам.

Названия строка и кадр сохраняют тот же смысл. Они обозначают части видеосигнала. Строкой называют горизонтальные ряды пикселей в файле. Развёртки больше нет.

В системе NTSC горизонтальные строки развёртки были визуально различимы даже на расстоянии: чередующиеся цветные и чёрные строки были видны. Такой эффект иногда используется как визуальный эффект в компьютерной графике на экранах без строк развёртки, это становится стилистическим выбором.

Этот эффект обычно очень популярен среди любителей ретрогейминга^[4].

Производители предлагают устройства, которые подключаются между VGA-выходом и экраном, эффект которых обычно заключается в затемнении каждой второй строки для имитации предполагаемого вида старого экрана.
