Сокол-Автомат

У этого термина существуют и другие значения, см. Сокол (значения).
Сокол-Автомат

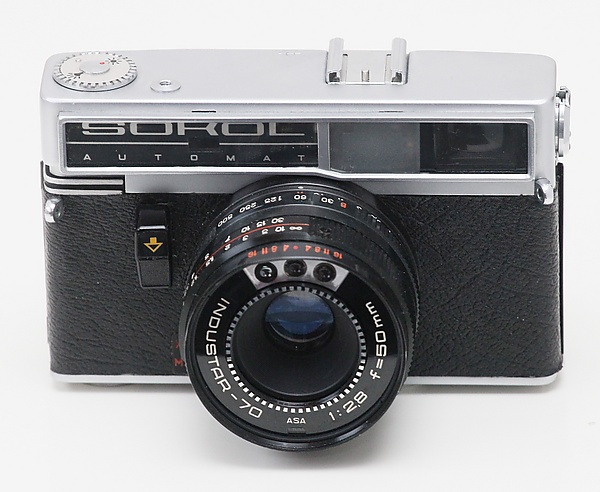

Sokol Auto cam.jpg
Тип дальномерный фотоаппарат
Производитель ЛОМО
Год выпуска 1966—1978
Объектив «Индустар-70» 2,8/50, несъёмный
Фотоматериал плёнка типа 135
Размер кадра 36 × 24 мм
Фокусировка дальномер с базой 70 мм[1]
Экспозиция пятипрограммный автомат
Затвор центральный, выдержки 1/30 — 1/500 с и «В»
Фотовспышка два кабельных синхроконтакта «Х» и «М»
Видоискатель оптический, с подсвеченной рамкой, совмещён с дальномером, с автоматической коррекцией паралакса
Размеры 140 × 90 × 85 мм[2]
Вес 945 г
Логотип РУВИКИ.Медиа Медиафайлы на РУВИКИ.Медиа

«Со́кол-Автома́т» или просто «Сокол» — малоформатный дальномерный фотоаппарат с программным автоматом экспозиции, выпускавшийся на Ленинградском оптико-механическом объединении с 1966 года[3]. В продажу также поступал под наименованием «ЛОМО-130А». На экспорт камера поставлялась под названием «Revue Auto RS» и «Aurora» («Aurora Automat»)[4]. Для своего времени фотоаппарат обладал передовой конструкцией, по некоторым параметрам превосходя даже японский прототип, за что был награждён Большой золотой медалью на Лейпцигской ярмарке[5].

Цена фотоаппарата в 1977 году составляла 145 рублей, почти в полтора раза дороже зеркального «Зенита-Е» со сменной оптикой. Для советских фотолюбителей «Сокол» оказался слишком дорог, а для профессиональной фотографии он был непригоден. В 1978 году выпуск фотоаппарата прекращён, всего известно о 226 600 сошедших с конвейера экземплярах, а также о 1000 камер под названием «ЛОМО-130А»[6]. В том же году начат выпуск новой модели «Сокол-2» с упрощённой зарядкой плёнки и «горячим башмаком»[7].

Особенности конструкции

[править | править код]

Главным новшеством камеры стал фотоэлектрический экспонометр, основанный на CdS фоторезисторе вместо селенового фотоэлемента, применявшегося во всех советских экспонометрах тех лет. «Сокол» стал первым в СССР фотоаппаратом с таким типом светоприёмника[4][1]. Прототипом при разработке «Сокола» послужила японская камера Fujica 35 Auto-M с электронноуправляемым центральным затвором Copal Magic[8][9]. На тот момент автоматика этого фотоаппарата со «скользящей программой» считалась наиболее продвинутой[10]. После тщательного тестирования японских образцов, в 1965 году была куплена лицензия на конструкцию затвора, а затем налажен выпуск собственных устройств под названием «ФЗ-14»[5].

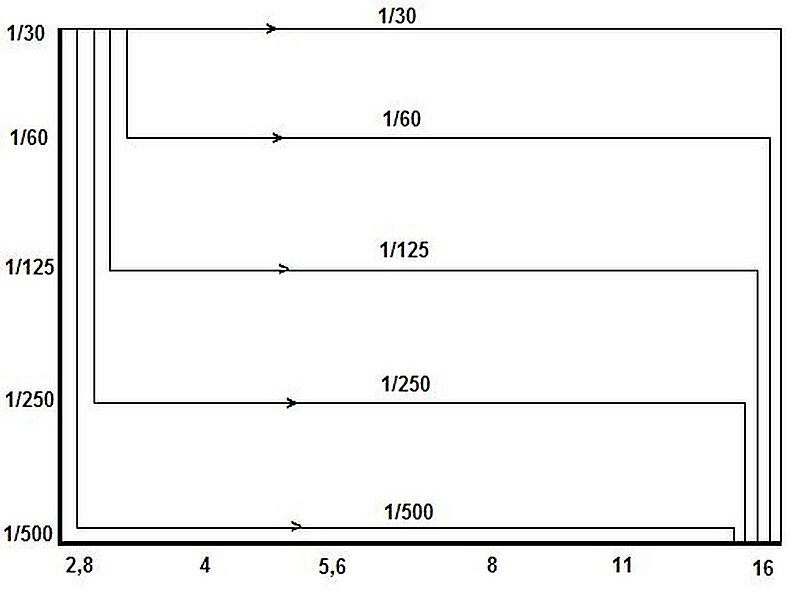

Диаграмма работы экспоавтоматики. Каждая линия соответствует одной из пяти программ

Благодаря возможностям нового затвора, «Сокол» оснащён пятипрограммным автоматом управления экспозицией[4]. Перед съёмкой одновременно с выбором одной из пяти выдержек затвора устанавливается одна из пяти программ автоматики[11]. При нормальных условиях автомат каждой из программ подбирает к установленной выдержке диафрагму в соответствии с экспозицией сцены, аналогично современному режиму приоритета выдержки. Однако в случае недостатка или избытка яркости снимаемого объекта автоматически выбирается более длинная или более короткая выдержка, чем установленная кольцом[12].

Сочетание выдержка — диафрагма, отрабатываемая затвором, отображается в поле зрения видоискателя механическим числовым индикатором, что практически не встречалось в аппаратуре такого класса[13]. Более того, такой индикации не было и в визире японского прототипа Fujica[14]. При невозможности выбора правильной экспозиции при измеренной яркости, спусковая кнопка блокируется, а в видоискателе на месте индикации экспопары появляется красный прямоугольник[15]. В этом случае автомат можно отключить и продолжить съёмку в ручном режиме при любом освещении[16]. Такая автоматика была революционной для тех лет и, в отличие от обычных «однопрограммных» автоматов (например, «Зоркий-10») позволяла контролировать оба экспозиционных параметра[17]. Кроме того, блокировка предотвращала частую ошибку при съёмке дальномерными фотоаппаратами с надетой крышкой объектива.

Фотоаппарат «Сокол» собран в массивном литом корпусе из алюминиевого сплава. На камерах разных выпусков на передней поверхности объектива количество стеклянных «глазков» для фоторезистора было разным: от одного до шести. Однако, только под одним из них находился светоприёмник, остальные были сделаны исключительно в декоративных целях[4]. Из-за особенностей конструкции при взводе затвора диафрагма полностью открывалась, а перед срабатыванием закрывалась до рабочего значения. Спуск затвора производился расположенной спереди прямоугольной клавишей, а для фотографического тросика на верхней крышке имелось отдельное резьбовое гнездо.

Телескопический видоискатель фотоаппарата совмещён с дальномером, номинальная база которого составляла 72 мм[3]. Подсвеченная рамка при фокусировке объектива смещается, компенсируя параллакс в горизонтальном направлении[2].

Технические характеристики[править | править код]

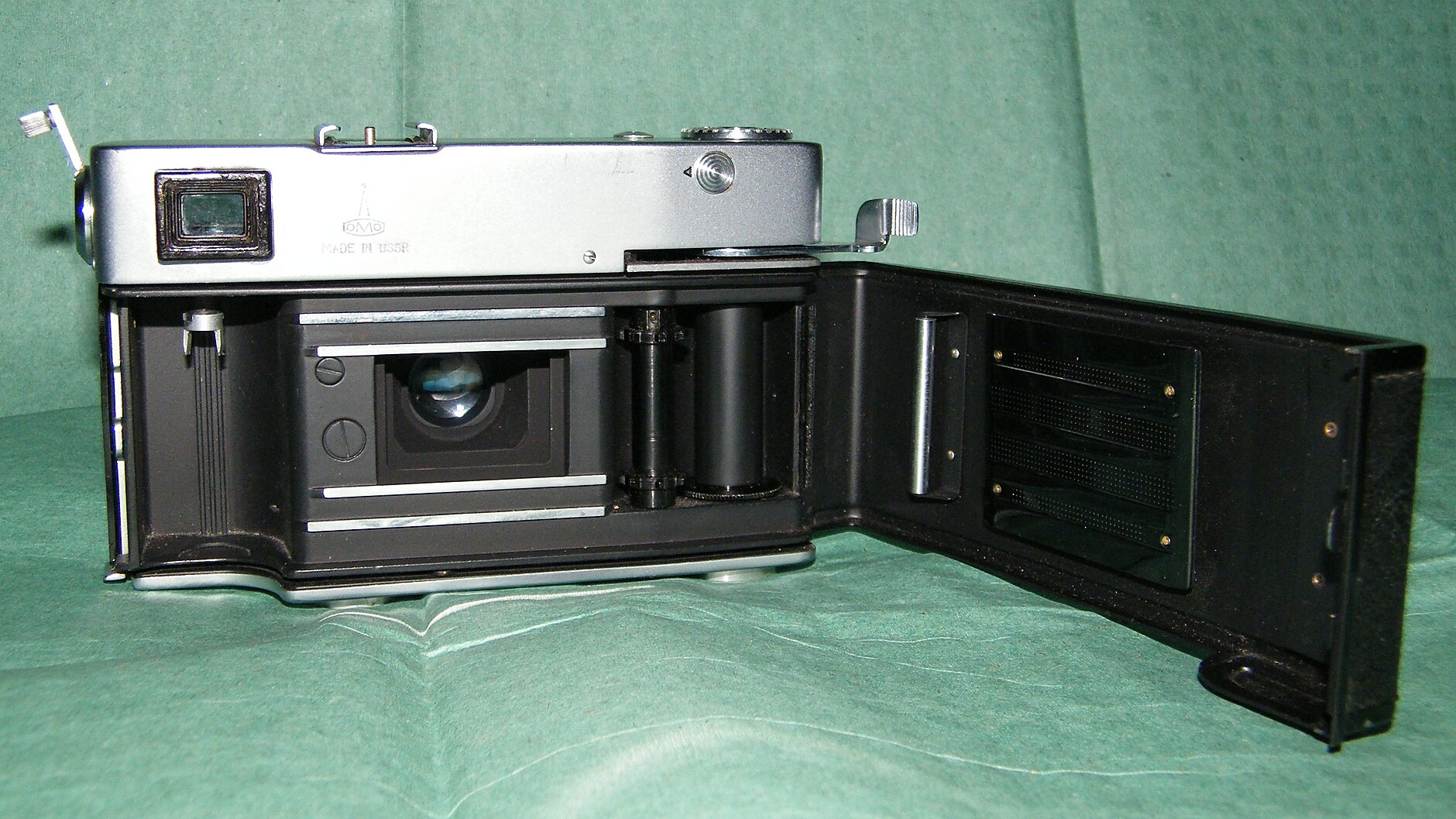

Фотоаппарат «Сокол» с открытой задней стенкой
  • Объектив «Индустар-70» 2,8/50, несъёмный. Светосильный четырёхлинзовый анастигмат с химическим просветлением, выпускавшийся вмонтированным в корпус затвора[18]. Резьба под светофильтр диаметром 58 мм.
  • Курковый взвод затвора сблокирован с перемоткой плёнки и счётчиком кадров.
При невзведённом затворе установка выдержки и диафрагмы запрещена (происходит блокировка). Несоблюдение этой инструкции приводит к поломке затвора. Имеется блокировка от неполного взвода затвора.
  • На нижней крышке фотоаппарата расположены кнопка обратной перемотки и счётчик кадров. При открывании задней стенки счётчик кадров автоматически сбрасывается.
  • Рукоятка обратной перемотки — рулетка, расположена на боковой стенке аппарата.
  • Имеется обойма для подключения вспышки, кабельные синхроконтакты «Х» и «М».
  • Источник питания автоматической экспонометрии — дисковый никель-кадмиевый аккумулятор Д-0,06 или ртутно-цинковый элемент РЦ-53 (современный аналог РХ-625), имеется контроль источника питания[15]. При отсутствии источника питания фотоаппарат полностью работоспособен в неавтоматическом режиме.
  • Установка светочувствительности фотоплёнки в диапазоне 16—250 ед. ГОСТ (ASA)[15]. На передней поверхности объектива размещен сернисто-кадмиевый (CdS) фоторезистор, который закрывается светофильтром вместе с объективом, автоматически внося поправку на его кратность.
