Восход (фотоаппарат)

«Восход» совершенно не похож на другие советские фотоаппараты, и его оригинальный дизайн бросается в глаза^[6][7]. Вместо футляра предусмотрен чехол, а камера носится на ремне, для которого на корпусе имеются проушины^[8]. Как и органы управления с основными шкалами, они рассчитаны на вертикальное положение фотоаппарата для портретной ориентации большинства снимков^[5][1]. Взводной курок в форме акульего плавника находится не на корпусе камеры, а на оправе объектива, поворачиваясь вокруг него на 90°. При этом, взвод затвора и перевод кадра сблокированы^[9].

Спусковая кнопка с резьбой для тросика расположена на передней стенке^[6]. Одним из ключевых конструкторских решений стал принцип экспозиционных чисел Фридриха Декеля, широко использовавшийся в те годы в зарубежной фототехнике^[10]. Диафрагма и затвор при этом управляются соосными кольцами с равномерными шкалами, расположенными навстречу друг другу. В результате, взаимная фиксация колец защёлкой обеспечивает механическую автоматизацию соблюдения закона взаимозаместимости. При повороте сцепленных колец меняется экспопара при неизменной общей экспозиции^[11].

Кольцо диафрагмы через систему толкателей кинематически связано с корпусом гальванометра селенового фотоэкспонометра. Поэтому его вращение приводит к согласованному повороту гальванометра вместе со стрелкой, отклонившейся в соответствии с измеренной экспозицией. Вращением кольца видимую в окуляре видоискателя стрелку можно повернуть в любую сторону для совмещения с нулевым индексом. Одновременный поворот колец выдержки и диафрагмы, зафиксированных защёлкой, не приводит к повороту гальванометра. Механизм настроен таким образом, что стрелка оказывается в центре шкалы при положении органов управления, соответствующем правильной экспозиции^[12].

Как и во всех автоматизированных фотоаппаратах тех лет, полуавтомат «Восхода» реализован исключительно на основе механики^[13]. Даже ввод светочувствительности фотоплёнки производится кулачком, задающим дополнительный угол поворота суммирующего механизма^[12]. В отличие от более поздних камер с аналогичным функционалом, не использовано ни одного переменного резистора, неизбежно ослабляющего слабый ток селенового сенсора. В результате для работы фотоаппарата не требуется никаких элементов питания, и достаточно энергии фотоэлемента. Благодаря сравнительно короткому фокусному расстоянию объектива и большой глубине резкости доступна фокусировка по символам на метражной шкале^[14][15].

На базе «Восхода» были разработаны прототипы моделей «Восход-стерео» и «Восход-3» с аналогичными возможностями, но серийно они не выпускались^[16]. Несмотря на техническую оригинальность, «Восход» с простейшим несменным «Триплетом» был непригоден для профессиональной фотографии, а для фотолюбителей оказался слишком дорогим. На внешнем рынке в сегменте любительской аппаратуры камера проигрывала более дешёвым японским аналогам, и серьёзного экспортного потенциала не имела. Поэтому выпуск был недолгим, однако сейчас фотоаппарат ценится иностранными коллекционерами, как одна из самых необычных советских камер^[7].

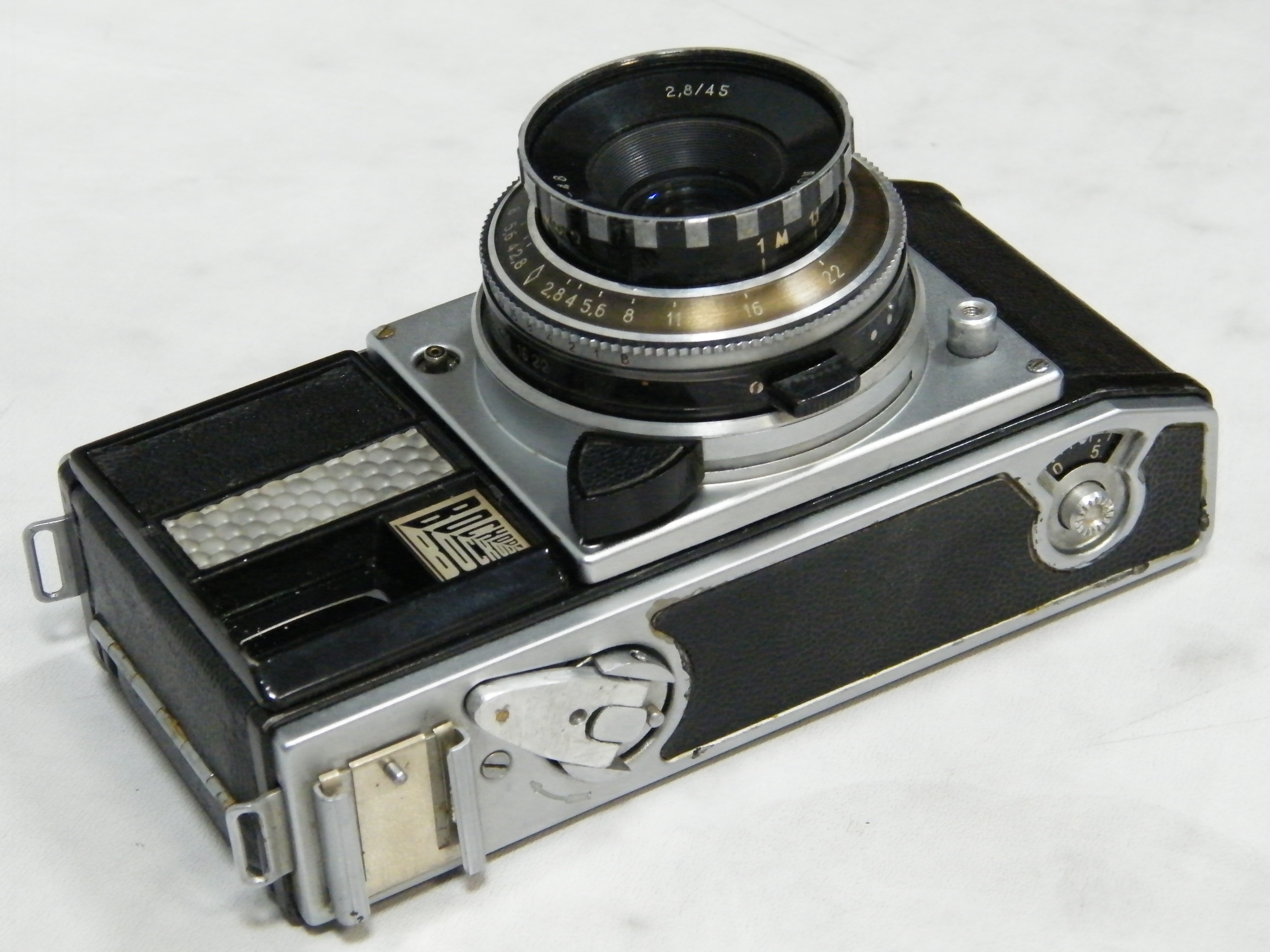

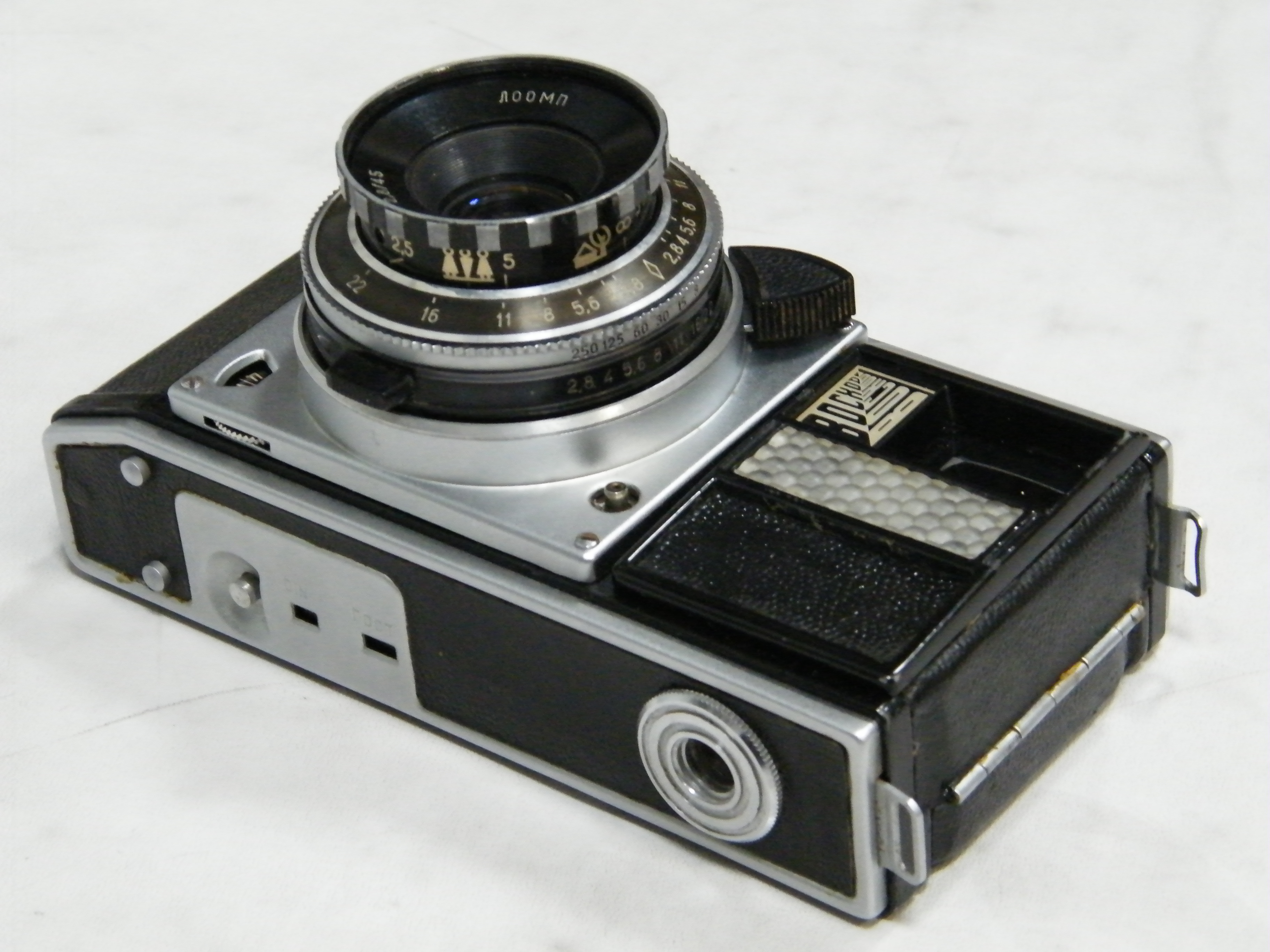

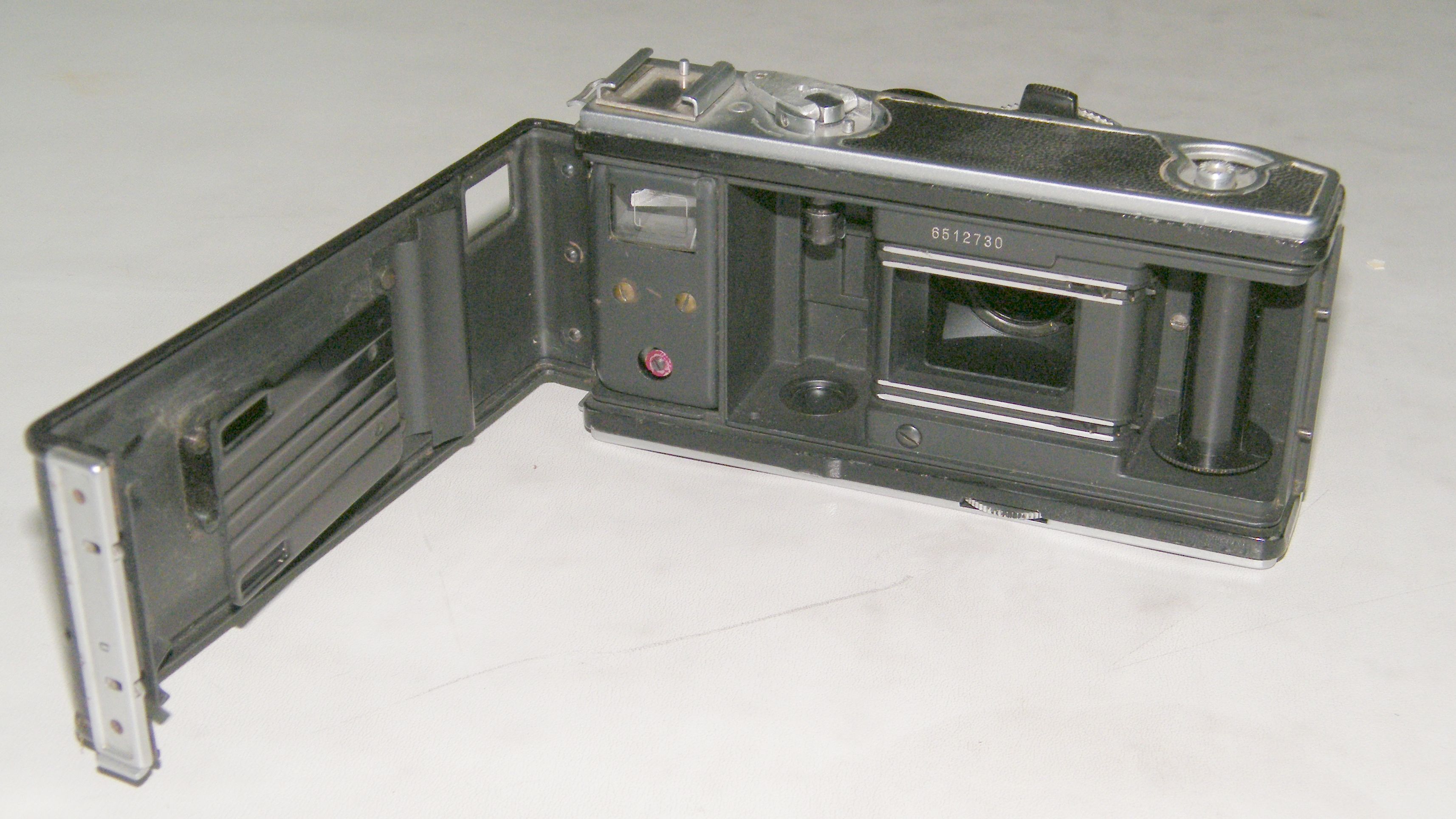

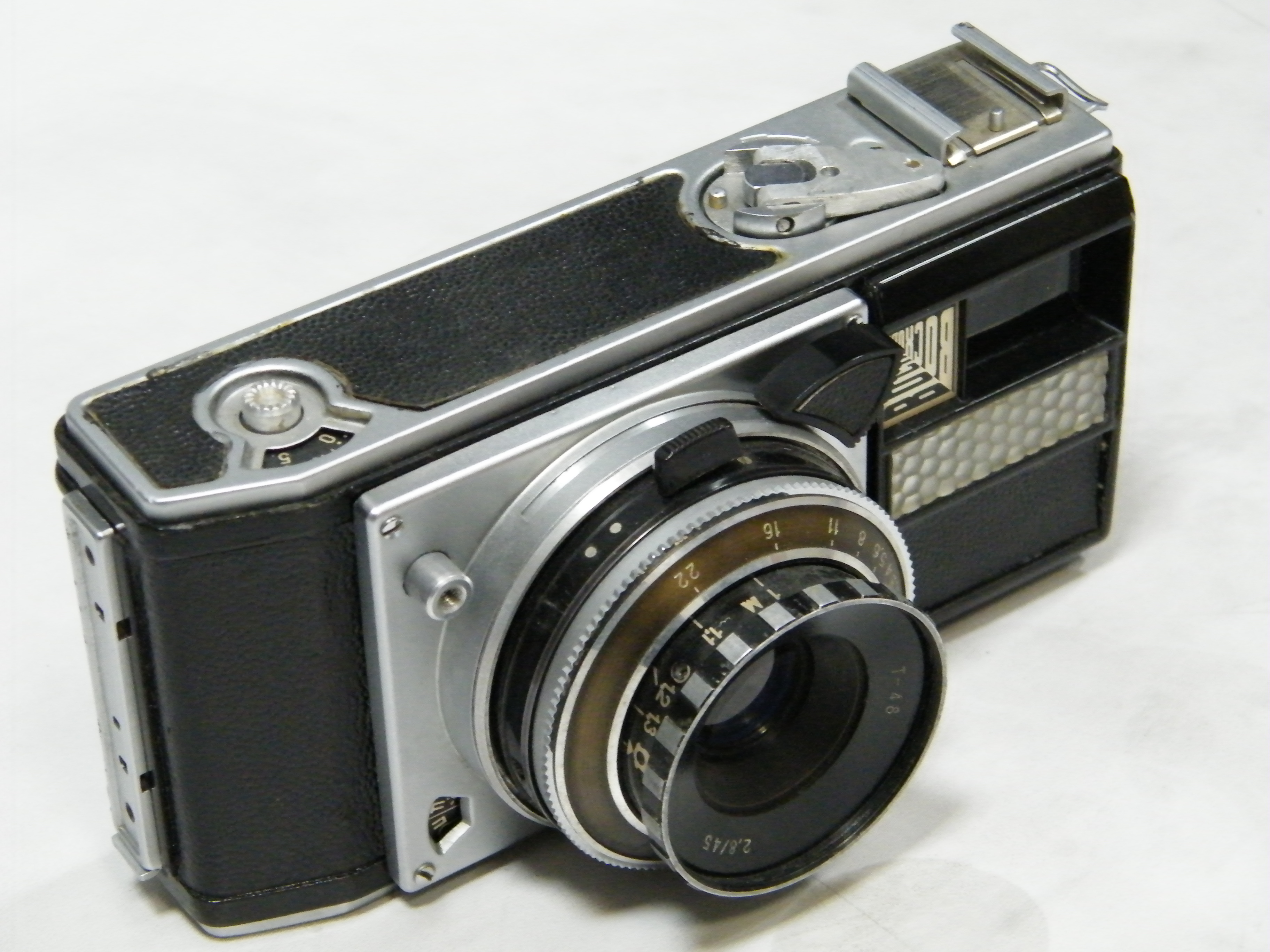

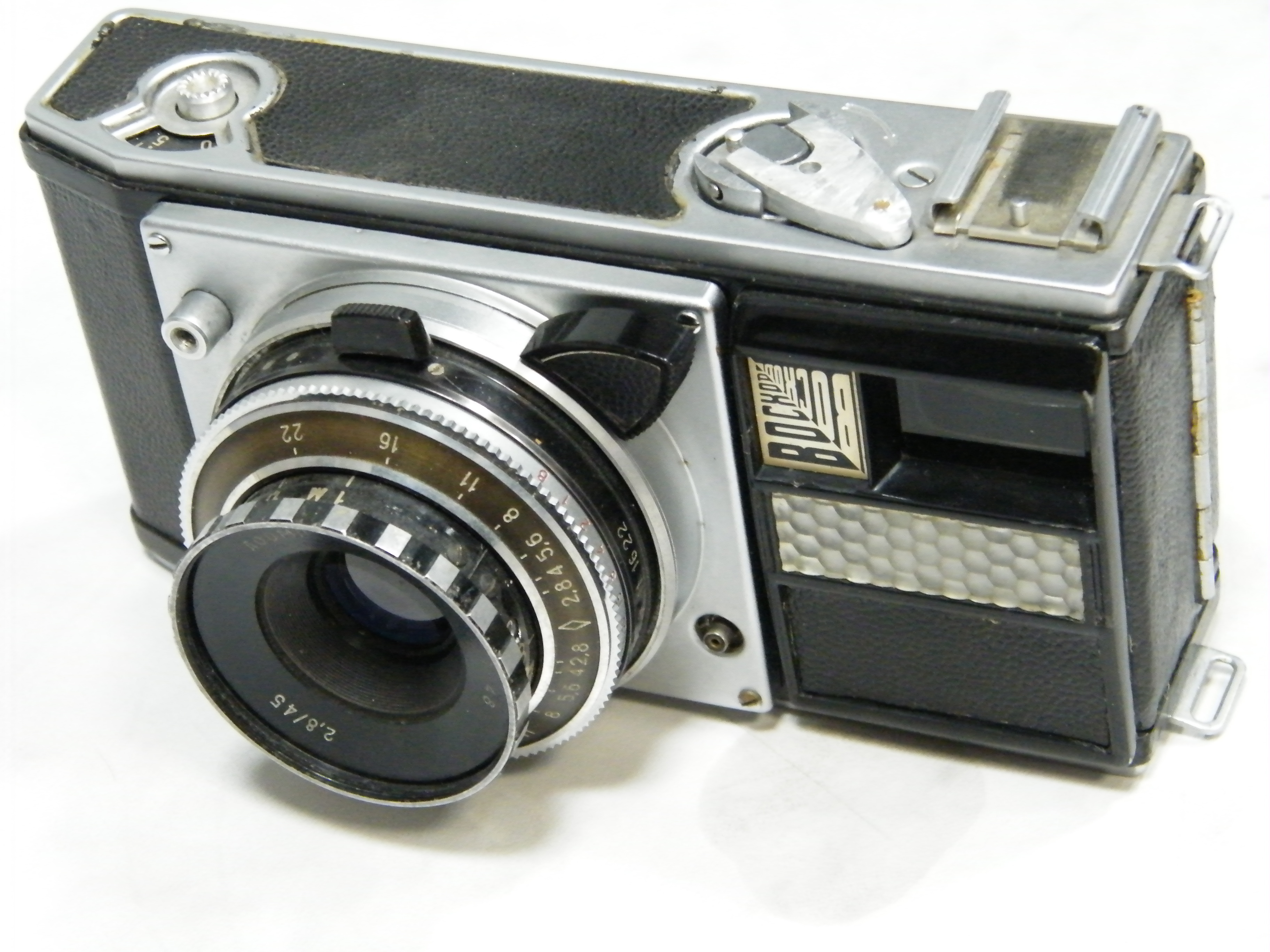

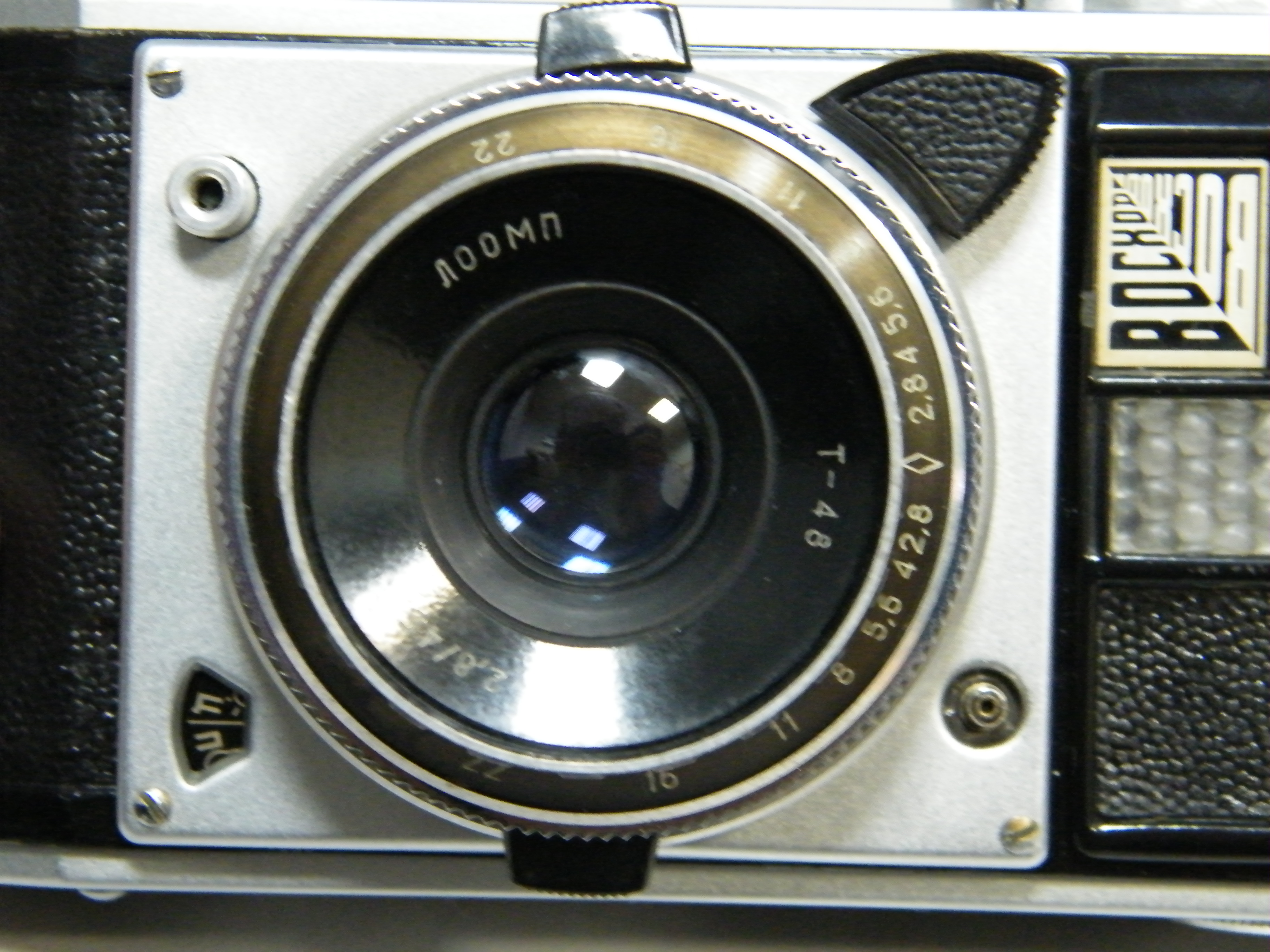

Расположение селенового фотоэлемента и синхроконтакта	Расположение спусковой кнопки и шкалы-памятки	Верхняя крышка с органами управления	Вид снизу. Кнопка обратной перемотки, штативное гнездо и окна значений установленной светочувствительности плёнки	Курок взвода затвора расположен на оправе объектива	Задняя стенка открыта

• Корпус — литой из алюминиевого сплава, с откидывающейся задней стенкой.
• Объектив несъёмный «Триплет» Т-48 с лантановыми стёклами^[6].
• Диафрагма — ирисовая пятилепестковая. Диапазон — от f/2,8 до f/22.
• Курковый взвод затвора и перемотки плёнки. Курок расположен на оправе объектива. Обратная перемотка рулеточного типа.
• Экспонометр — встроенный сопряжённый с селеновым фотоэлементом. Полуавтоматическая установка экспозиции. При установленной светочувствительности фотоплёнки и выдержке вращением кольца установки диафрагмы стрелка индикатора должна быть установлена в нейтральное положение. Диапазон установки светочувствительности плёнки 11—350 ед. ГОСТ. Стрелочный индикатор экспонометра находится в поле зрения видоискателя.
• Автоматический счётчик кадров с обратным отсчётом.
• Резьба штативного гнезда — 3/8" дюйма^{[* 2]}.
