Синька (копия чертежа)

Процесс изготовления синьки основан на использовании светочувствительных железосодержащих соединений. Наибольшее распространение получил способ с применением аммония железоцитрата и калия феррицианида^[5].^[6] Бумага пропитывается раствором аммония железоцитрата и высушивается. После засвечивания фотохимическая реакция переводит содержащиеся в растворе трёхвалентные ионы железа в двухвалентные. Обработка калия феррицианидом вызывает образование нерастворимого ферроферрицианида (берлинская лазурь, или синь Тёрнбулла) с двухвалентным железом. Излишки реагентов затем смываются водой^[7]. Этот процесс также известен как цианотипия.

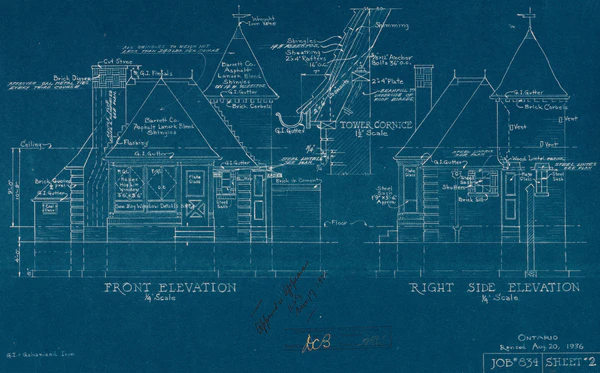

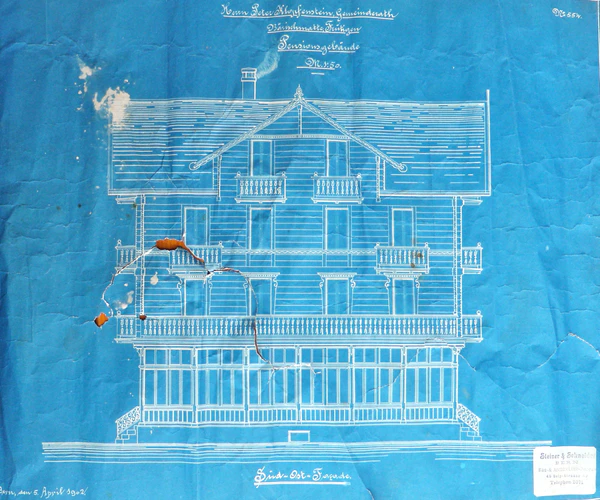

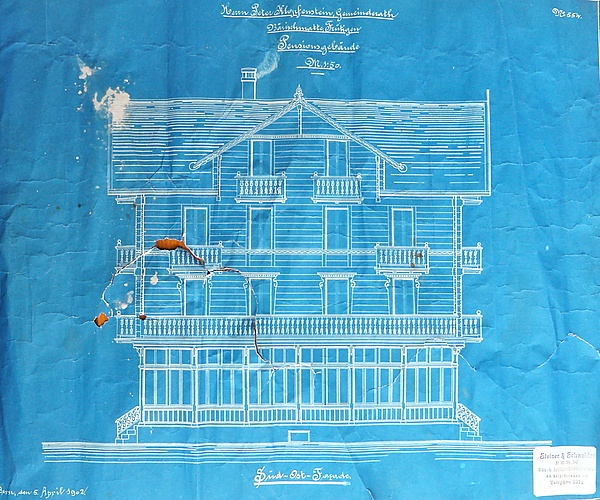

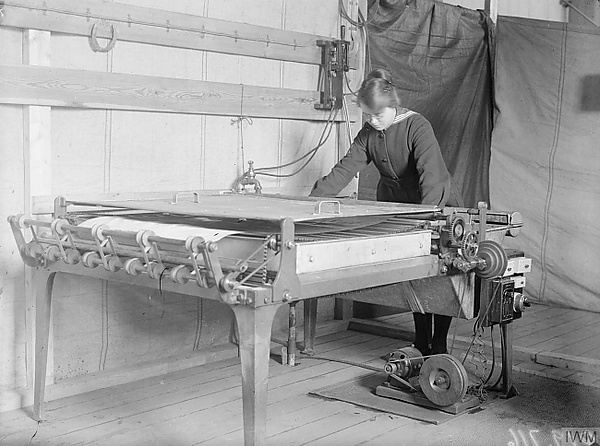

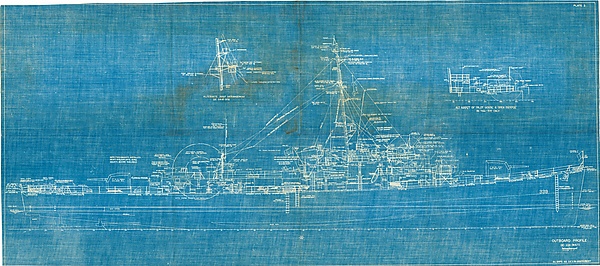

Метод прост и позволяет копировать любые прозрачные или полупрозрачные документы. Инженеры и архитекторы делали эскизы на бумаге, затем переводили их тушью на кальку, предназначенную для тиражирования. Калька с чертежом накладывалась на лист светочувствительной бумаги; оба листа прижимали стеклом в специальной рамке и выставляли на солнечный свет (примерно на минуту-две при ярком солнце либо на полчаса в пасмурную погоду). В местах, где ультрафиолетовое излучение проходило сквозь кальку, покрытие становилось стойко-синим или чёрным; где свет экранировался линиями туши — слой оставался растворимым. По мере проявления изображения видно появление рисунка. Когда яркость достаточно высока, процесс останавливают, рамку переносят в затемнённое помещение; растворимое покрытие смывают водой, бумагу сушат. Итог — копия чертежа: фон насыщенно-синий, изображение — белыми линиями.

Особенности процесса:^[8]

• изображение стойкое (не выцветает);
• технология контактная — не требуется оптическая проекция;
• масштаб воспроизводимого документа идентичен оригиналу;
• бумага при обработке пропитывается водой, возможны незначительные деформации;
• синий фон затрудняет внесение изменений, что помогает сохранять:
  • утверждённую версию чертежа во время эксплуатации;
  • фиксированный перечень спецификаций;
  • историю правок по листу;
  • ссылки на другие чертежи.

Внедрение метода синьки радикально снизило затраты по сравнению с фотолитографией или ручным копированием чертежей — к концу 1890-х годов стоимость тиража в американских архитектурных бюро сократилась до одной десятой от стоимости ручного^[9]. В наши дни синька применяется преимущественно для художественных или специальных фотопроцессов, в том числе на тканях^[10].

В разное время для изготовления использовались разные основы: основной материал — бумага, для долговечных копий применяли льняное полотно (со временем могло усаживаться), позднее — искусственный пергамент и затем полиэстерная пленка (например, майлар).

Традиционная синька утратила значение с появлением более дешёвых способов копирования и цифровых экранов.

В начале 1940-х годов цианотипические синьки начали вытесняться белопечатями на диазо-соединениях, также известными как белопечать. При таком способе получаются синие линии на белом фоне (поэтому данные документы называют blueline или «синелинейные»)^[11].^[12] Аналогичные красители позволяли выводить чёрные линии (так называемые blackline). Белопечать была основной до появления ксерографического копирования.

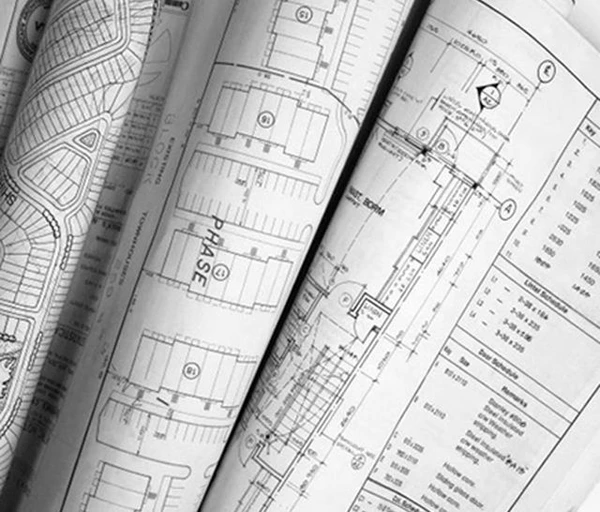

Ксерография — обычная технология копировальных аппаратов, при которой изображение формируется с помощью тонера на копировальной бумаге. При появлении крупноформатных ксероксов (примерно с 1975 года) этот способ окончательно вытеснил предшествующие. Впоследствии с развитием электронного проектирования схемы и чертежи стали печатать напрямую на принтерах или плоттерах.

В современной практике автоматизированного проектирования машиностроительных деталей бумажные носители часто не используются вовсе — итоговый проект остается в электронном виде на экране компьютера. Программа САПР генерирует управляющую последовательность для ЧПУ, которая затем используется машинами или станками.

В строительстве, например при дорожных работах или возведении зданий, инженеры могут просматривать «синьки» прямо на электронных устройствах вместо бумажных копий, включая смартфоны и планшеты^[13]. Специализированные программы позволяют не только просматривать, но и аннотировать электронные чертежи. Строительные бригады используют их для коллективной работы с электронными чертежами в реальном времени^[14].

Оригинальные бумажные синьки часто архивируются и продолжают использоваться. Во многих случаях оцифровка таких архивов оказывается экономически нецелесообразной. Для большинства объектов, построенных до 1990 года, существуют только бумажные копии, без цифровых аналогов. Эти документы сохраняют юридическое, техническое и историческое значение при ремонте и реконструкции зданий, дорог, мостов, а также при определении прав собственности и границ земельных участков.
