Силикагель

Получается при подкислении водных растворов силикатов щелочных металлов с последующей промывкой от соли щелочного металла и высушиванием образовавшегося геля, например:

${\displaystyle {\mathsf {Na_{2}SiO_{3}+2HCl\rightarrow 2NaCl+H_{2}SiO_{3}\downarrow }}}$

Обезвоживанием концентрированных золей коллоидного кремнезёма:

${\displaystyle {\mathsf {H_{2}SiO_{3}\rightarrow SiO_{2}+H_{2}O}}}$

Гидролизом соединений кремния, например тетрахлорида кремния, или разложением сложных эфиров ортокремниевой кислоты.

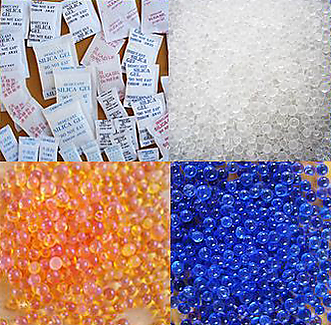

При изготовлении некоторых марок силикагеля в него добавляют в небольшом количестве цветовые индикаторы влажности — вещества, изменяющие свой цвет при изменении степени гидратации. Обычно в качестве такого вещества используют соли двухвалентного кобальта, например хлорид кобальта. В обезвоженном состоянии эта соль имеет темно-синий цвет, при гидратации изменяет цвет на светло-розовый.

Также в качестве цветового индикатора влажности используют органический краситель — метилвиолет, который при изменении влажности изменяет цвет от зелёного до оранжевого или бесцветного.

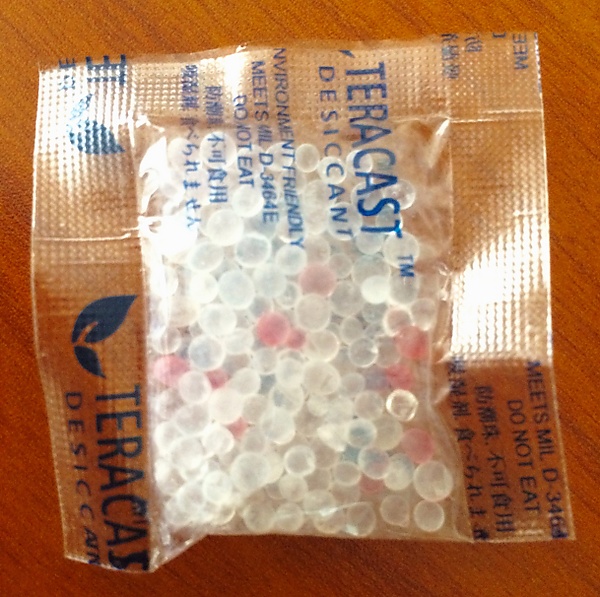

В качестве индикатора влажности зёрна индикаторного силикагеля добавляют в небольшом количестве к зёрнам обычного, неокрашенного силикагеля.

Цветовые индикаторы небезопасны, так, хлорид кобальта токсичен и является канцерогеном^[2]. Имеются сведения, что и метилвиолет может являться канцерогеном^[3], но он менее вреден и допускается для применения даже в медицине.

Силикагель имеет огромную площадь поверхности (750-800 м²/г), состоящую из групп —SiOH, расположенных на расстоянии 0,5 нм друг от друга. Эти группы являются активными центрами, причём активность конкретной марки силикагеля зависит от числа и активности таких центров. В активном адсорбенте, то есть таком, из которого удалена адсорбированная на его поверхности вода, многие центры будут активны. Такая активация происходит при нагревании геля до 150—200 °C.

При нагревании до более высокой температуры в интервале 200—400 °C адсорбционная активность теряется в результате образования связей Si-O-Si, происходящего с отщеплением воды. Этот процесс обратим. При нагревании выше 400 °C площадь сорбирующей поверхности силикагеля необратимо уменьшается.

Активные центры взаимодействуют с полярными растворёнными веществами главным образом за счёт образования водородных связей.

Согласно ГОСТ 3956—76 силикагели классифицируются по:

• форме зёрен (гранулированные или кусковые);
• размерам зёрен (крупные и мелкие);
• размерам пор (крупнопористые и мелкопористые).

Принято четырёхбуквенное обозначение марки силикагеля согласно ГОСТ 3956—76^[4].

• 1-я буква характеризует размер гранул (К — крупный, М — мелкий, А — активированный, Ш — шихтовый);
• 2-я буква всегда С (силикагель);
• 3-я буква размер пор (К — крупнопористый, М — мелкопористый);
• 4-я буква форма частиц (Г — гранулированный, К — кусковой).

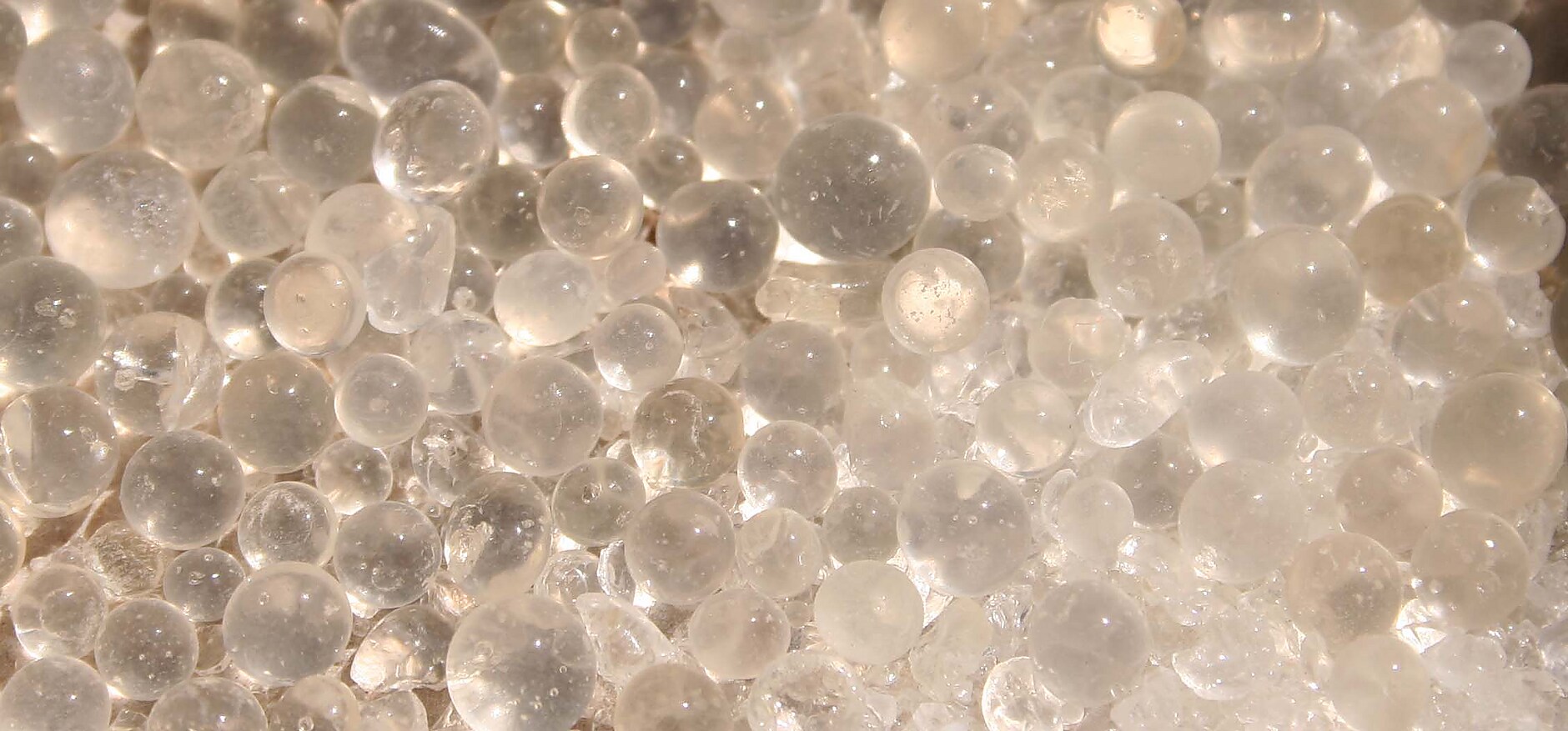

Товарный силикагель обычно выпускают в виде зёрен или шаровидных гранул размером от 5—7 до 10⁻² мм. Различные марки силикагелей имеют средний эффективный диаметр пор 20—150Å и удельную поверхность 100—1000 м²/г.

Также существуют гидрогели (аквагели), в которых поры заполнены водой, алкогели (спиртовые гели), ксерогели, в которых из геля удалены любые жидкости, аэрогели (высушенные в автоклаве при нагревании выше критической точки).

Существуют силикагели специального назначения, например, силикагель-индикатор влажности (пропитанный солями кобальта, по мере впитывания влаги и снижения активности гранулы изменяют окраску с голубой на розовую), силикагели для хроматографии, силикагели для бытовых холодильников и ряд других марок.

Основное применение силикагели находят при осушке различных газов — воздуха, углекислого газа, водорода, кислорода, азота, хлора и других промышленных газов (например, в осушителях сжатого воздуха).

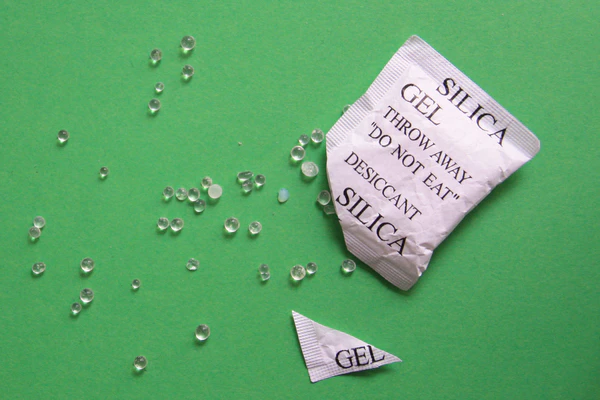

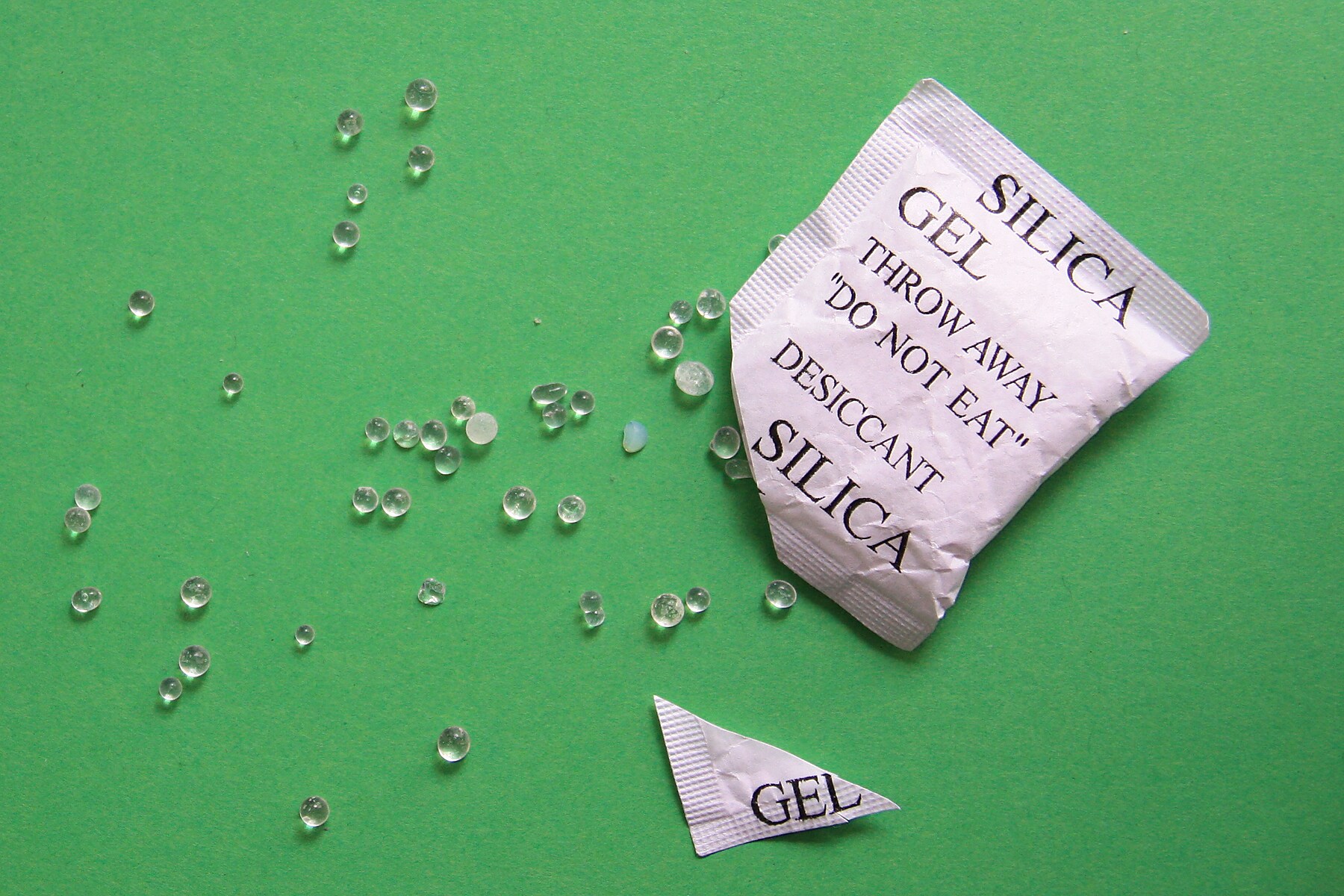

Обычно силикагелем наполняют какую-либо газопроницаемую или перфорированную оболочку, например, пластиковые пакетики — осушители. Осушители до их использования хранят в герметичной таре для предотвращения поглощения ими влаги из воздуха. Осушители начинают действовать сразу же, как только их вынимают из влагонепроницаемой защитной упаковки, поэтому они должны оставаться в герметичной таре как можно дольше.

Для повышения эффективности осушителей их целесообразнее всего по возможности свободно подвешивать в верхней части упаковки с изделием. Желательно, чтобы упаковка изделия или товара была герметична. Также выпускаются «контейнерные осушители» — осушители с большим количествам силикагеля, из-за большой массы относительно поверхности осушителя они действуют медленнее, что увеличивает срок службы осушителя до насыщения влагой и потери им осушающих свойств.

Силикагель пожаро- и взрывобезопасен, по степени воздействия на организм относится к веществам 3-го класса опасности. Пыль силикагеля содержит от 10 до 70 % свободного диоксида кремния, при хроническом вдыхании такой пыли возможно развитие болезни лёгких — силикоза. Поэтому при регулярной работе с силикагелем рекомендуют использовать индивидуальные средства защиты органов дыхания от пыли.

Силикагель с цветовым индикатором влажности может содержать хлорид кобальта(II), который токсичен и является канцерогеном^[6].
