Сетевое хранение данных

• Сетевое блочное устройство — устройство хранения данных, доступ к которому осуществляется на блочном уровне через сеть.
• Протоколы SAN — набор протоколов, используемых для передачи данных в SAN-сетях.

• Fibre Channel Protocol (FCP) — транспортировка SCSI через Fibre Channel; наиболее распространённый протокол SAN с высокой скоростью передачи данных (1–20 Гбит/с).
• iSCSI — передача SCSI-команд через TCP/IP, что позволяет использовать существующую инфраструктуру IP-сетей.
• FCoE (Fibre Channel over Ethernet) — транспортировка FCP/SCSI поверх Ethernet, объединяющая преимущества Fibre Channel и Ethernet.
• NVMe over Fabrics — обеспечивает высокоскоростной доступ к устройствам NVMe по сети.

• SAN предоставляет доступ к устройствам хранения на блочном уровне, позволяя серверам управлять собственной файловой системой.
• NAS (англ. Network Attached Storage) предоставляет доступ к данным на файловом уровне через сетевые файловые системы (например, NFS, SMB/CIFS).

• Гибкость и масштабируемость — упрощает управление ресурсами хранения и позволяет динамически распределять их между серверами.
• Повышенная производительность — обеспечивает высокоскоростной доступ к данным, необходимый для критически важных приложений.
• Отказоустойчивость — поддерживает резервирование путей к данным и быстрое восстановление в случае сбоев.
• Эффективное резервное копирование — позволяет централизовать и оптимизировать процессы резервного копирования и восстановления данных.

Сеть состоит из одного коммутатора Fibre Channel, к которому подключены серверы и системы хранения данных.

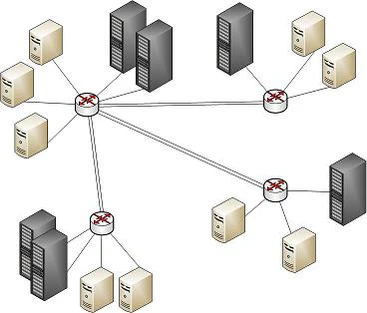

Коммутаторы соединены между собой в виде дерева с помощью межкоммутаторных соединений (ISL), обеспечивая связь между всеми устройствами в сети.

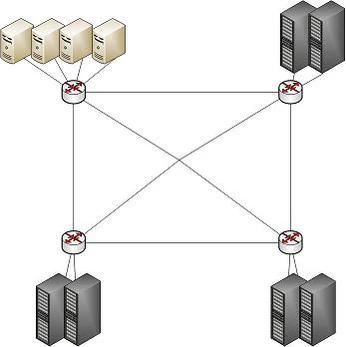

Каждый коммутатор соединён со всеми остальными, создавая избыточные пути для повышения отказоустойчивости.

Коммутаторы соединены последовательно, образуя кольцо, что обеспечивает баланс между избыточностью и эффективностью использования каналов.

Сеть состоит из центральных (core) коммутаторов и периферийных (edge) коммутаторов, что позволяет масштабировать сеть и оптимизировать потоки данных.

Сети хранения данных (SAN) играют ключевую роль в современных информационных технологиях, обеспечивая высокопроизводительный и надёжный доступ к большим объёмам данных. Благодаря используемым протоколам и гибким топологиям, SAN позволяет предприятиям эффективно управлять ресурсами хранения, повышать отказоустойчивость и оптимизировать процессы резервного копирования и восстановления информации.
