Р-137

Р-137 «Бант» — советская однополосная УКВ-радиостанция средней мощности. Применялась для обеспечения двухсторонней радиосвязи с использованием тропосферного прохождения[1]. Аналог радиостанции Р-140 с большим диапазоном частот (до 60 МГц) и мощностью почти в 1000 Вт[2]

Описание

Классифицируется как автомобильная, приёмо-передающая, широкополосная, автоматизированная и дуплексная радиостанция. Обеспечивает телефонную и телеграфную работу в радиосетях и радионаправлениях, звено управления — бригада или полк[3]. В комплект радиостанции входит Р-155У, который размещается в кузове К1-131 автомобиля ЗИЛ-157 (ЗИЛ-131), а также возбудитель ВО-64 или ВО-71. Элементная база — транзисторы и радиолампы[1].

Характеристики

undefined

Физические

  • Масса: от 20 до 25 кг[2]
  • Питание:
    • От сети — 220/380 В (через стабилизатор)[1][3]
    • От автономного агрегата АБ-4Т/230[3]

Технические

  • Диапазон частот: от 20 до 60 МГц[1][2][3]
  • Шаг перестройки: 100 Гц[1][3]
  • Режимы работы: АТ, АМ, ОМ, ЧМ, ЧТ, ДЧТ[1]
  • Мощность передатчика: 900—1000 Вт[1][2]
  • Дальность связи:
    • На стоянке — 170 км[3]
    • В движении — 70 км[3]

Варианты[4]

  • Р-137А («Бант-А») — автомобильная радиостанция на шасси ЗИЛ-157КЕГ или ЗИЛ-131
  • Р-137АМ («Бант-АМ») — автомобильная радиостанция на шасси ЗИЛ-131
  • Р-137Б («Бант-Б») — радиостанция на бронебазе на шасси ГАЗ-49 (БТР-60П)
  • Р-137БЛ — радиостанция на бронебазе
  • Р-137БМ («Бант-БМ») — радиостанция на бронебазе на шасси ГАЗ-49 (БТР-60П)
  • Р-137Д («Бант-Д») — авиадесантная радиостанция
  • Р-137М («Бант-М») — КВ-УКВ радиостанция средней мощности армейских радиосетей

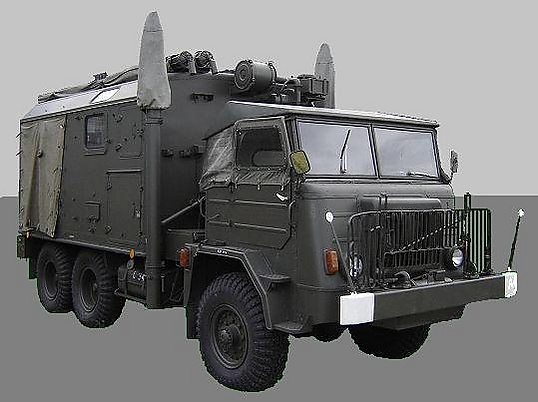

  • R-137B — польская автомобильная радиостанция на шасси Star 660 или Star 266[5]
  • R-137T — польская радиостанция на бронебазе на шасси МТ-ЛБ[5]

Примечания

  1. ↑ 1 2 3 4 5 6 7 Р-137 "Бант" - радиостанция средней мощности УКВ диапазона Архивная копия от 8 января 2019 на Wayback Machine  (рус.)
  2. ↑ 1 2 3 4 Радиостанция Р-137  (рус.)
  3. ↑ 1 2 3 4 5 6 7 ТТХ, общее устройство Р-137. Дата обращения: 7 января 2019. Архивировано 7 января 2019 года.
  4. ↑ Радиостанции Р-137 Архивная копия от 13 апреля 2019 на Wayback Machine  (рус.)
  5. ↑ 1 2 Praca zbiorowa pod kier. Jerzego Paszkowskiego: Technika Wojska Polskiego. Варшава: Bellona, 1998, с. 99. ISBN 83-11-08889-6 (польск.)
