Робототехнические датчики

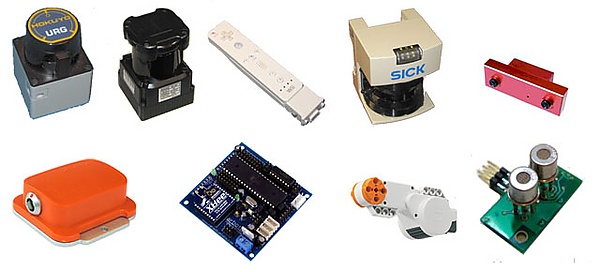

Робототехнические датчики — датчики для определения состояния робота и его окружающей среды. Сигналы с этих датчиков передаются к контроллеру для обеспечения соответствующего поведения робота[1]. Основаны на функциях человеческих органов чувств. Для эффективной работы роботы требуют обширной информации об окружающей их среде.
Классификация
Датчики обеспечивают аналоги человеческих чувств, а также могут регистрировать явления, для которых у человека нет специализированных сенсоров.
- Простой контакт: определение наличия или отсутствия объекта.
- Сложный контакт: определение размера, формы и/или твёрдости объекта.
- Простое измерение силы: измерение силы вдоль одной оси.
- Сложное измерение силы: измерение силы по нескольким осям.
- Простое зрение: выделение границ, отверстий и углов.
- Сложное зрение: распознавание объектов.
- Бесконтактное обнаружение объекта.
Датчики могут измерять физические величины, например, расстояние между объектами, наличие света и частоту звука.
Способны определять:
- Близость объекта: наличие/отсутствие объекта, направление на источник, цвет, расстояние между объектами.
- Физическая ориентация: координаты объекта в пространстве.
- Тепловое излучение: длину волны инфракрасных или ультрафиолетовых лучей, температуру, интенсивность, направление.
- Химические параметры: наличие, тип и концентрацию химических веществ или реагентов.
- Звук: наличие, частоту и интенсивность звука[2].
В качестве датчиков суставов используются линейные и угловые датчики (потенциометры), тахогенераторы и энкодеры, а для управления контактным взаимодействием («концевая ступень» захватчика) — датчики на основе тензорезисторов.
К современным типам датчиков относятся нейроморфные (событийные) камеры, которые эмулируют биологическое зрение и фиксируют только изменения яркости[3][4]. Также в робототехнике применяются мягкие распределённые сенсоры и всенаправленные датчики изгиба, обеспечивающие восприятие положения роботизированных механизмов во время сложных движений[5][6].
Внутренние датчики
Являются частью робота. Внутренние датчики измеряют внутренние параметры самого робота: положение, скорость и ускорение суставов или конечных звеньев манипулятора.
Датчики положения
Датчики положения определяют положение сустава (угол или степень его отклонения). К ним относятся:
- Энкодер — цифровое оптическое устройство, превращающее перемещение в последовательность цифровых импульсов.
- Потенциометр — переменное сопротивление, преобразующее линейное или угловое смещение в изменения напряжения.
- Линейный переменный дифференциальный трансформатор — высокоточный датчик перемещений, генерирующий переменный сигнал, амплитуда которого зависит от положения подвижного сердечника.
- Синхроны и резольверы
В качестве современных высокоточных альтернатив линейным переменным дифференциальным трансформаторам также применяются:
- Магнитострикционные датчики — бесконтактные устройства, обеспечивающие абсолютное измерение положения с высокой точностью на больших диапазонах и устойчивые к тяжёлым условиям эксплуатации[7].[8].
- Емкостные сенсоры — датчики с субмикронным разрешением, отличающиеся отсутствием механического контакта, устойчивостью к температурным колебаниям и невосприимчивостью к электромагнитным помехам[8]..
- Оптические линейные энкодеры — устройства, обеспечивающие эталонную точность, высокое разрешение и быстрый отклик[7].[8].
Датчики скорости
Датчики скорости измеряют последовательные изменения положения в течение фиксированных временных интервалов и вычисляют скорость изменения положения. К аппаратным методам измерения скорости относятся:
- Тахогенераторы постоянного тока — формируют постоянное напряжение, линейно зависящее от скорости вращения. Отличаются высокой линейностью и удобством для аналоговых систем управления, однако наличие щёточно-коллекторного узла приводит к износу и чувствительности к вибрациям[9].[10]
- Тахогенераторы переменного тока — генерируют переменное напряжение, амплитуда и частота которого пропорциональны скорости. Не имеют щёточно-коллекторного узла, что обеспечивает высокую надёжность и долговечность, но требуют выпрямления сигнала и не определяют направление вращения без дополнительных датчиков[9].[10]
- Цифровые импульсные измерители (энкодеры) — формируют импульсный сигнал с помощью оптических или герконовых датчиков. Оптимальны для современных микропроцессорных систем благодаря прямой совместимости с цифровыми интерфейсами[9].[10]
Инерциальные измерительные модули
Инерциальные измерительные модули (IMU) являются важным типом внутренних датчиков, используемых для определения ориентации и ускорения роботов[11]. В современных IMU применяются различные технологии гироскопов и акселерометров:
- Микроэлектромеханические системы (MEMS): отличаются компактностью, малым весом, низким энергопотреблением и доступной ценой. Дрейф гироскопа составляет от 0,2 до 100 °/ч, стабильность акселерометра — от 1 до 1000 µg. Оптимально подходят для автономных роботов и дронов с жёсткими ограничениями по габаритам и массе[11].[12]
- Волоконно-оптические гироскопы (FOG): обладают сверхвысокой точностью (дрейф от 0,001 до 0,01 °/ч) и невосприимчивы к магнитным помехам. Обеспечивают высокую стабильность навигации при отсутствии сигнала GNSS, а также устойчивость к сильным вибрациям и ударам[11].[12]
- Кольцевые лазерные гироскопы (RLG): обеспечивают наивысшую точность с дрейфом от 0,0001 до 0,001 °/ч. Применяются в высокопроизводительных навигационных системах для точного контроля ориентации при сложных манёврах[12].[13]
Датчики состояния питания
Для контроля параметров аккумуляторных батарей (АКБ) и обеспечения безопасности в робототехнике применяются различные типы датчиков, которые обычно интегрируются в системы управления батареями (BMS)[14]:
- Датчик Холла (датчик тока) контролирует ток заряда и разряда, что позволяет отслеживать энергопотребление и предотвращать перезарядку[15].[14]
- Датчик напряжения измеряет напряжение каждой ячейки и суммарное напряжение группы, что необходимо для отслеживания состояния заряда (SOC) и поддержания безопасного режима работы[15].[14]
- Датчик температуры фиксирует температуру элементов АКБ и окружающей среды, предотвращая перегрев и тепловой пробой[15].[14]
- Датчик внутреннего сопротивления служит ключевым диагностическим параметром, сигнализирующим о деградации батареи до её фактического отказа[15].
Применение
Промышленная сборка и логистика
В питателях деталей визуальные датчики позволяют отказаться от специальных приспособлений для выравнивания деталей. Роботы со зрением могут точно выполнять сборку и установку машинных компонентов. Для задач захвата деталей из хаотичного навала (Random Bin Picking) применяются 3D-камеры в связке с алгоритмами искусственного интеллекта. Это позволяет распознавать смешанные и неизвестные объекты без необходимости ручного программирования каждой детали[16]. Для прецизионной роботизированной сборки многоосевые силомоментные датчики работают совместно с системами машинного зрения, обеспечивая комбинированные тактильно-визуальные манипуляции. В то время как зрение направляет робота, силомоментные датчики обеспечивают физическую обратную связь и управление усилием по замкнутому контуру. Это позволяет осуществлять точную установку компонентов (например, подшипников, уплотнений валов или электрических разъёмов) со строго контролируемым усилием, исключая риск повреждения деталей[17].
Медицинская робототехника и протезирование
В роботизированной хирургии применяются различные сенсоры для обеспечения тактильной обратной связи и повышения точности операций. Встроенные тактильные датчики силы позволяют различать жёсткость тканей, определять тип поверхностей и опухолей, а также предотвращать небезопасные движения[18]. Аэроупругие датчики давления (например, eAir) используются для точного манипулирования тканями при лапароскопических операциях и мониторинга внутричерепного давления[19]. Пьезодатчики применяются для обнаружения скручивания и вибрации катетера, имитируя тактильную обратную связь при упоре в стенку сосуда[20].
В биоэлектрических протезах сенсоры применяются для обеспечения тактильной обратной связи, позволяя пользователям ощущать размер, жёсткость, упругость предметов и силу нажатия[21][22]. Датчики давления, тактильные и оптические сенсоры размещаются на поверхности протеза или под его покрытием. При контакте с объектом они преобразуют механическое воздействие в электрические импульсы, которые передаются пользователю инвазивным (через электроды, вживлённые в мышцы, периферические нервы или костную ткань) или неинвазивным путём (с помощью вибростимуляции или поверхностной нейростимуляции)[23][22].
Безопасность коллаборативных роботов
Для обеспечения безопасности взаимодействия человека и коллаборативных роботов (коботов) применяются различные сенсорные системы, предотвращающие травмы. К ним относятся технологии «тактильной кожи» и датчики присутствия:
- Тактильная кожа, чувствительная к давлению (например, AIRSKIN), обеспечивает пассивную защиту за счёт мягкого амортизирующего покрытия. При физическом контакте датчики фиксируют давление, после чего система ограничивает силу воздействия или немедленно останавливает робота[24].[25]
- Оптическая сенсорная кожа (например, ProTac) использует слой полимерно-дисперсных жидких кристаллов и встроенные камеры. Она визуально фиксирует приближение человека для плавного снижения скорости кобота, а при физическом контакте отслеживает деформацию оболочки, активируя алгоритмы уклонения[26].
- Емкостные датчики присутствия реагируют на изменение электрической ёмкости при приближении человека. Они обеспечивают бесконтактное обнаружение оператора на расстоянии до 20 см, позволяя роботу заранее снизить скорость, остановиться или изменить траекторию движения[27].[28]
- Емкостная тактильная кожа (Smart Skin) представляет собой массивы ёмкостных датчиков, интегрированных по всей поверхности робота. Эта технология позволяет бесконтактно корректировать маршрут до столкновения, а также точно определять начало касания и измерять приложенное давление при непосредственном контакте[24].[27]
Тренды и перспективы
Ключевые рыночные и технологические тренды развития робототехнических датчиков включают:
- Внедрение искусственного интеллекта: интеграция ИИ позволяет роботам самостоятельно обучаться, прогнозировать сбои и принимать решения в реальном времени[29]. На рынке появляются коммерческие решения с интеграцией ИИ, такие как коллаборативные роботы от компании ABB[30] и антропоморфный робот «Грин» от «Сбера»[31].
- Развитие гуманоидных роботов: переход человекоподобных роботов от прототипов к массовому производству и внедрению на складах и заводах стимулирует спрос на специализированные модули слияния данных с датчиков (Edge-AI)[32][33].
- Миниатюризация и снижение стоимости сенсоров: развитие микроэлектромеханических систем (МЭМС) и шестиосевых датчиков силы-момента делает передовые технологии более доступными, открывая рынок для малых и средних предприятий и способствуя массовому внедрению роботов[34][35].
- Конвергенция ИТ и операционных технологий (ОТ): развитие интернета вещей (IoT) обеспечивает бесшовный обмен данными в реальном времени, удалённый мониторинг и глубокую аналитику, что ведёт к созданию связанных роботизированных экосистем и умных фабрик[29][33].
